[Besoin d'infos] barre de direction/renvoi zj

Gabi31

Couteau entre les dents!
Prépas XL
salut a tous

bon suite a l’évolution des croisement les rotules de barre de direction en prenne plein la gueule et travaille en buté :wink: ...

en regardant sur les différente prepa on trouve quasi tout le temps le même montage , une barre de renvoie entre les deux roue et la barre de direction prise soit sur la barre de renvoi soit au pivot comme le renvoie .

le truc qui me travaille c que les rotule sont remplacer par des uniball ce qui me va jusqu’à la mais elle sont juste boulonner , les rotule d'origine sont conique que ce soit au pivot comme pitman ,,,, donc je m'interoge sur les eventuel jeux dut au vide entre le boulon et le conne !!!!!!!!!! pas trop de risque de casse , fiable comme montage ????

a l’origine c ca

. Front_Suspension.jpg

le but et d'arriver a ca

33205250015_large (1).jpg

.


33205250015_large (1).jpg


Bebop

Crawler library
VIP
faut repercer le pivot pour virer le trou conique et monter un boulon classique :wink:


Gabi31

Couteau entre les dents!
Prépas XL
:Panneau16::Forum62::mrgreen::mrgreen:

tellement évident :mrgreen:

merci


Tit 66

Franchisseur Extrem.
Prépas XL
Sortie Proto
Dans un cas comme sa.
Est ce que la rotule prend assez d'angle en croisement. Pour la barre de direction (celle qui vas du pitman au pivot)
Je doit changer la mienne trop longue et plié.
Donc je cherche un montage similaire.


Bebop

Crawler library
VIP
Est ce que la rotule prend assez d'angle en croisement. Pour la barre de direction (celle qui vas du pitman au pivot)
C'est le soucis.

J'aime bien cette solution :


Comme ça tu as toute la liberté de mouvement possible.

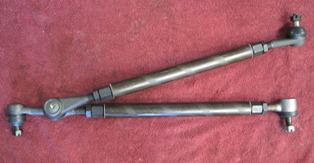

Et il existe des kits tout prêts :



David63

Chouette le goudron a disparu!
Prépas XL
c'est ce système que je compte employer pour ma jeep.
sa me semble être pratique a mettre en œuvre avec des rotules étanche
et au moin on est sur que la rotule prend assez d'angle.


Jeepdedication

Franchisseur Extrem.
Prépas XL

Tit 66

Franchisseur Extrem.
Prépas XL
Sortie Proto
C'est le soucis.

J'aime bien cette solution :


Comme ça tu as toute la liberté de mouvement possible.

Et il existe des kits tout prêts :

Le soucis c'est que sur les ponts de troll la barre horizontale est derriere.


David63

Chouette le goudron a disparu!
Prépas XL
justement passe la devant ta barre sa t'évitera de la plier quand tu seras posé dessus.
enfin ce n'est qu'une idée.


Tit 66

Franchisseur Extrem.
Prépas XL
Sortie Proto
Je penser la renforcer, mais pas la changer de place.
Trop de boulot, je veux rouler au bout d'un moment :mrgreen:


Tit 66

Franchisseur Extrem.
Prépas XL
Sortie Proto
:icon_eek:
Si je part la dedans, jamais je finirais le sam'.
J'ai décider de prendre la barre d'accouplement du troll', de la recouper pour en faire un barre de direction, le tout renforcer, sa sera réglable, pas cher, et sa bougera pas logiquement, et surtout je serais pas obliger de claquer 300e dans une nouvelle barre quand je devrait changer les rotules.


Tack

Franchisseur Extrem.
Animateur
pour le chois de l acier depend si souder ou pas?


Tack

Franchisseur Extrem.
Animateur
je te met dans l odre des qualité resistance du moins resistant au plus resistant
si tu veux souder tu as peux utliser du
-20mv6 ou s355 les deux ce soude tres bien.
-apres tu peut utiliser du 25cd4 mais plus contraignant a souder
non soudable mais facilement usinable
-42cd4
-30cmd8/30cnd8/ou 40cmd8 (acier 110kg)
voila pour les nuance.

le 20mv6 et s355 sont plus facilement trouvable que les autre plus exotique
