[Besoin d'infos] Bouton start engine

Craps

Là où on va y'a pas de routes.
Prépas Soft
Salut à tous.

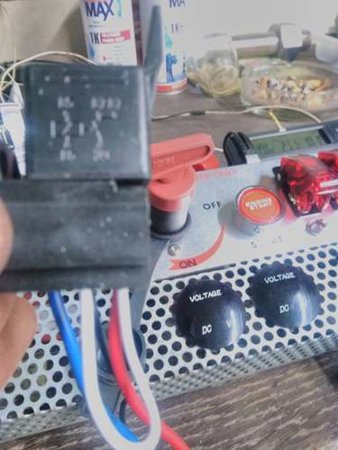

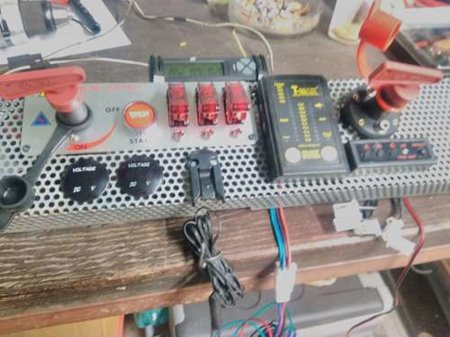

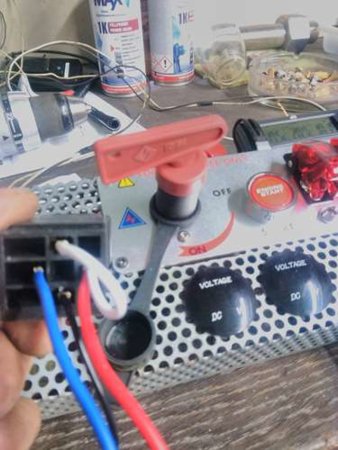

J'ai acheté une platine chez les chinois composée d'un coupe circuit, d'un bouton start , trois inter et trois voyant. Un relais aussi mais aucune notice, je ne sait pas comment brancher ce relais sachant qu'il y a un pont entre la borne 30 et la borne 85. j'essai de mettre une photo.

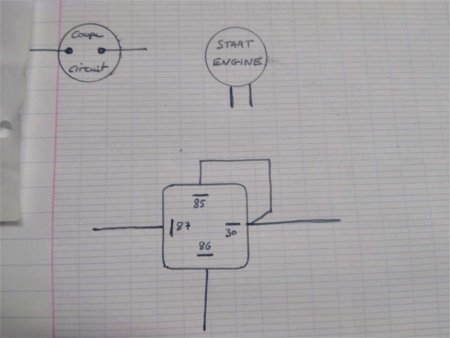

Pour faire simple, je cherche quelqu'un qui saurait finir le schéma sachant que je supprime le neiman.


Dernière édition par un modérateur:

Bruno20

J'ai peur un trottoir!
Prépas Soft
salut a mon avis le relais sert a rien sur mon land j ai supprimé le neiman
2 inters on/off qui correspondent au deux positions de la clef et la mise à feu avec un inter non permanent


Icecross

Franchisseur Extrem.
Animateur
30 : + batterie après le coupe circuit
87: => commande du démarreur
[justify]86: => bouton start engin
2ème borne du bouton start engin : à la masse

En même temps le relais n'est pas indispensable pour la commande du démarreur [/justify]


Icecross

Franchisseur Extrem.
Animateur
Attention avec le branchement du coupe circuit et de l'alternateur.
Y'a des coupe-circuit prévu, avec une résistance, pour que dès que tu le coupe, le moteur s'arrête. Mais j'ai pas le schéma de branchement sous la main


Craps

Là où on va y'a pas de routes.
Prépas Soft
merci
