suite à la vente de mon TJ je me suis mis en tête de rouler en crawler:mrgreen:
le projet à déja pas mal avancer, j'ai attaquer début novembre

moteur / boite
bloc V8 AMC 304 5l réalésé à 5.3l
culasses alu
arbre à cames Edelbrock
Injection TBI Holley
bobine haute performance
puissance annoncé 270cv et 380Nm
boite auto TH 400
transfert dana 300

train av
dana 60
detroit locker
direction hydro simple tige PSC
pneus iroks 39.5 sur jante double beadlock de hummer
4 links sur rotule uniball 1.25"

train ar
14 bolt
spool
pneus idem qu'a l'avant
4 links sur rotules uniball 1.25"

suspension
airschoks Radflo 2.5" x 14"
sway bar Antirock sur l'arriere

chassis
full tube maison
T3 diam. 42 (doubler en sous-bassement)

les côtes
hauteur maxi 1.80 cm
hauteur sous fond plat 47 cm
largeur maxi cage 1.38 cm
largeur maxi ( ponts) 2.14 cm
empattement 110"

budget limité du projet 22000€ ( la vente du TJ !! )

je gere toute la partie création de la voiture
pour toute les partie technique je connecte mon cerveau avec celui d'Enzo ( bebop ), p'tain le bordel dans sa tete :MDR85:

les tofs

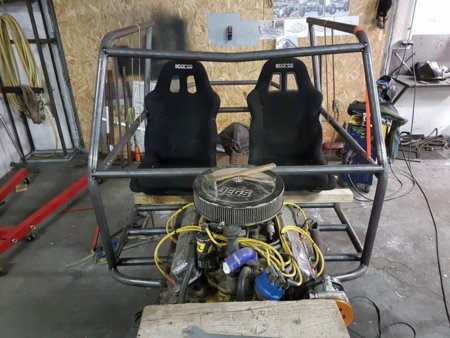

pour commencer j'ai acheter ça à nico montador pour récupéré les pièces :mrgreen:

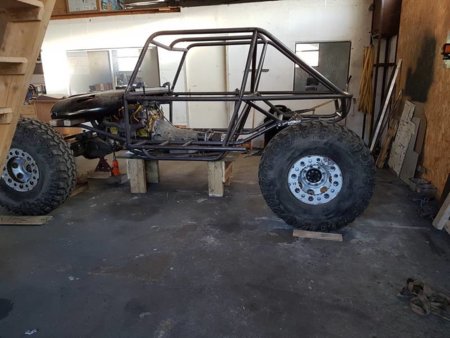

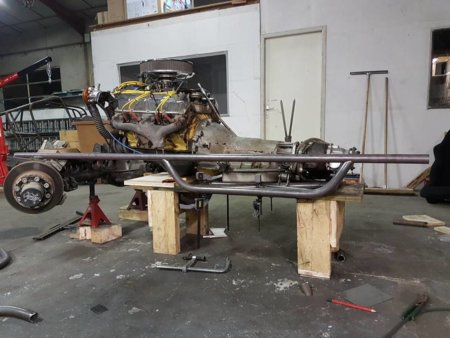

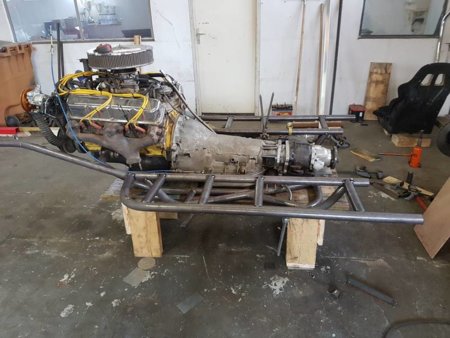

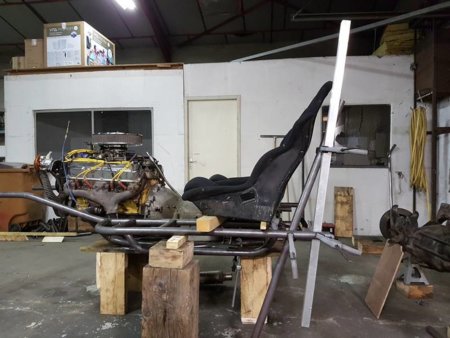

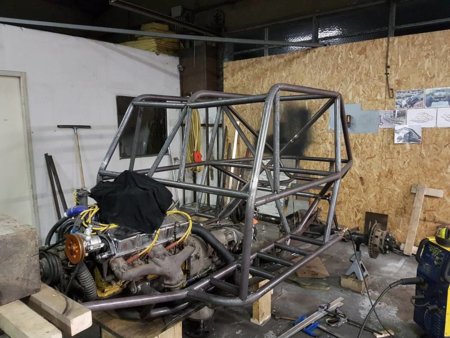

création du sous-bassement autour du moteur

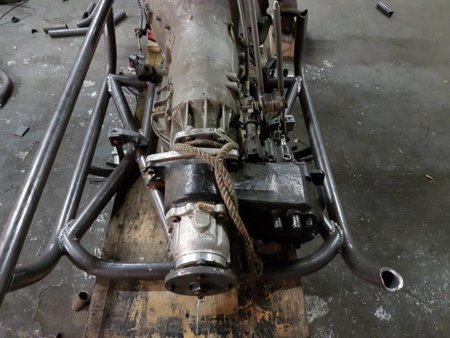

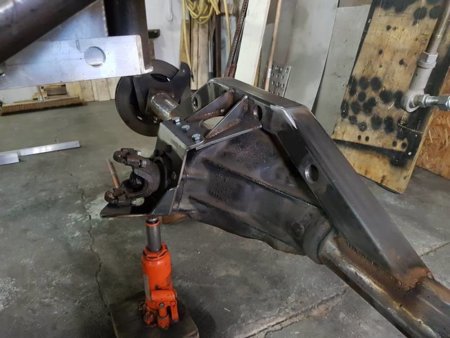

dana 20 sur les photos, la 300 est en cours de montage

20171124_175938.jpg 20171126_112936.jpg 20171127_183546.jpg 20171130_183148.jpg

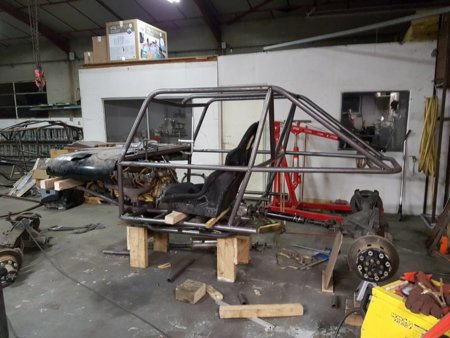

au début j'avais prevu un capot de Cj , mais j'ai changer d'avis :mrgreen:

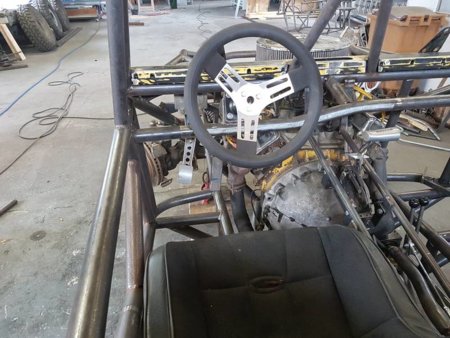

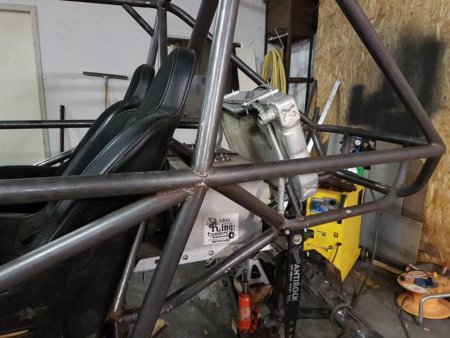

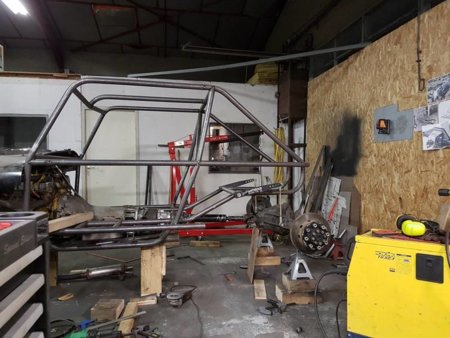

swaybar integre au chassis

20171202_181641.jpg 20171204_155508.jpg 20171207_183049.jpg

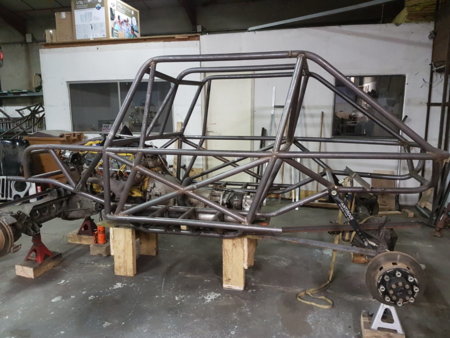

par la suite le nez à changer, je m'était planter dans la cote des AS:confused:

20171215_174018.jpg 20171228_173328.jpg 20171230_173357.jpg 20171230_173414.jpg 20180103_164239.jpg 20171215_173208.jpg 20180107_115815.jpg

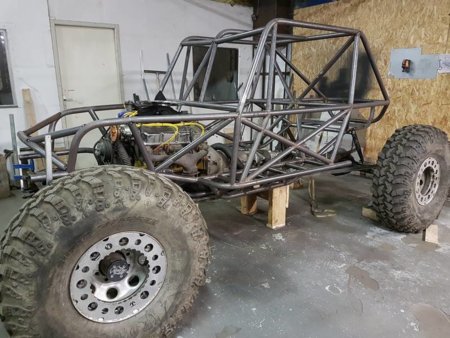

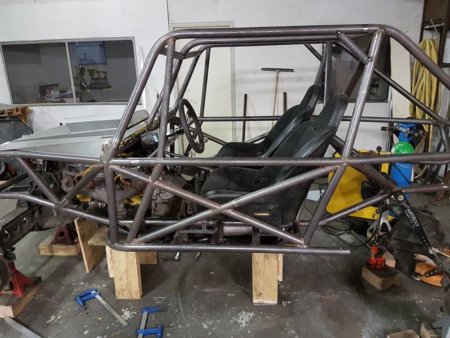

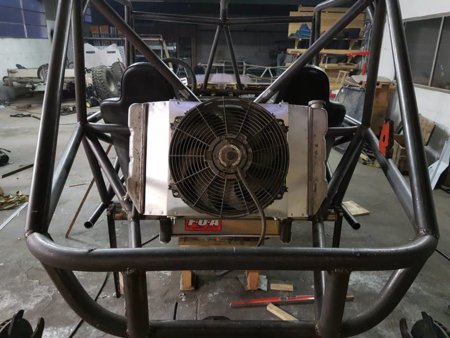

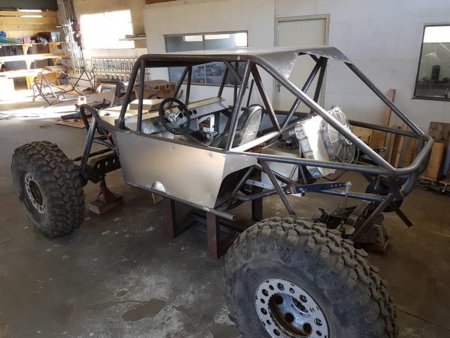

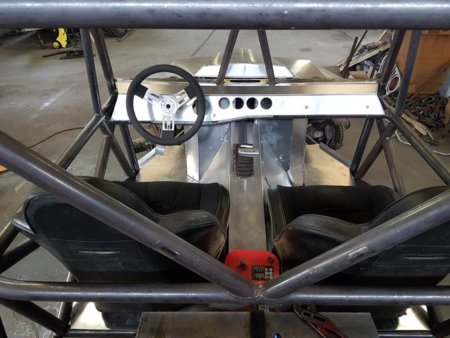

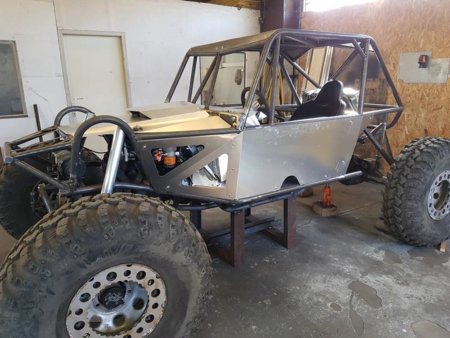

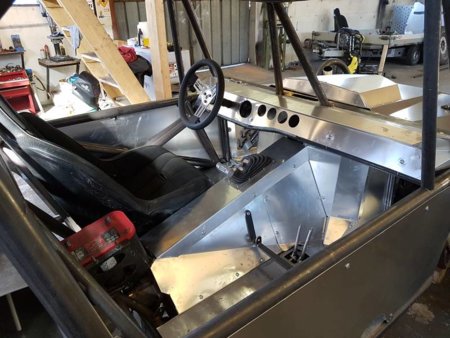

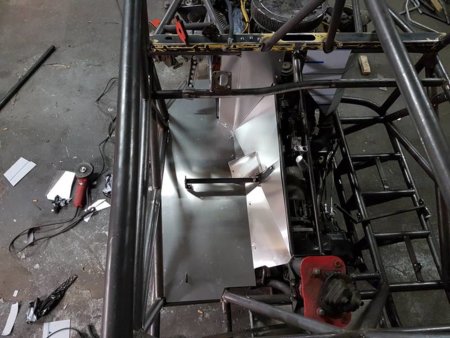

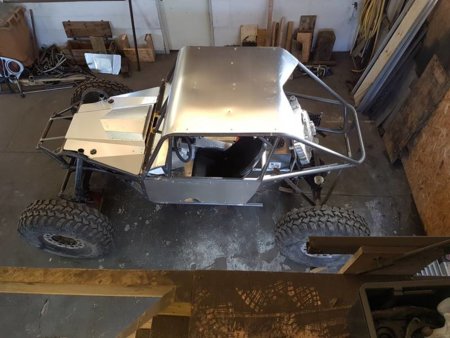

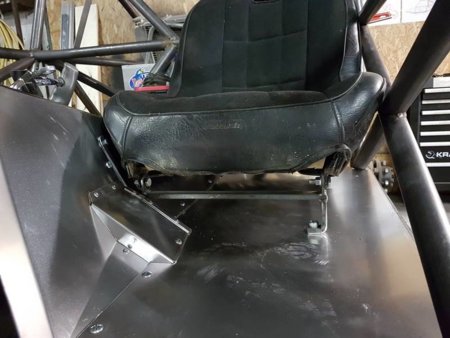

début de l'habillage en tole d'alu 15/10

20180110_180739.jpg 20180110_181628.jpg 20180114_115822.jpg 20180128_121021.jpg 20180128_121102.jpg 20180128_121034.jpg 20180128_121116.jpg 20180128_121153.jpg 27398011_1790327321001044_1940015024_o.jpg

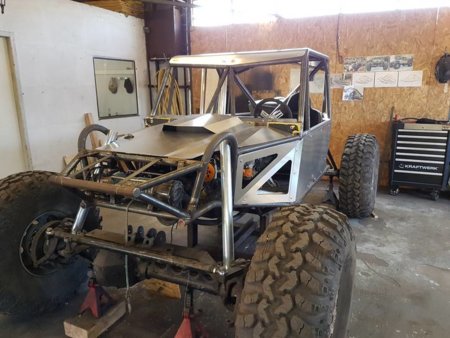

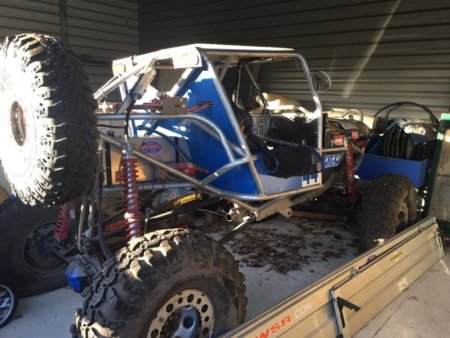

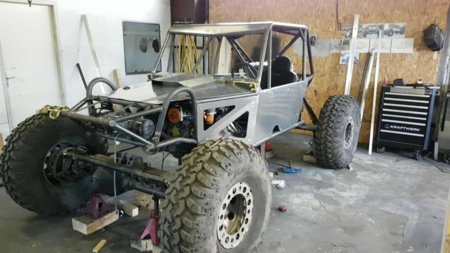

voila ou j'en suis pour l'instant :twisted:
un colis doit arrivé cette semaine avec les rotules, les AS, direction, transmission etc etc
