Je vais vous présenter le proto que je suis entrain de réaliser avec mon père.

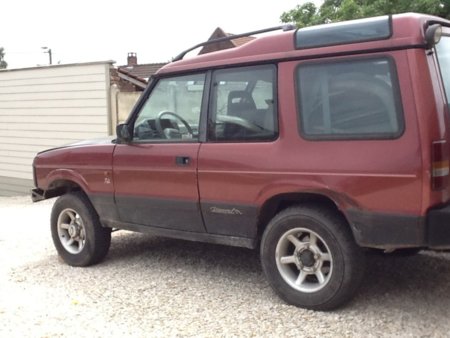

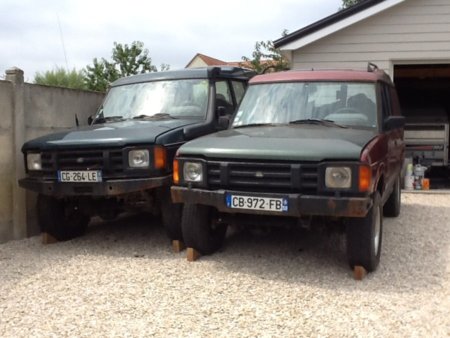

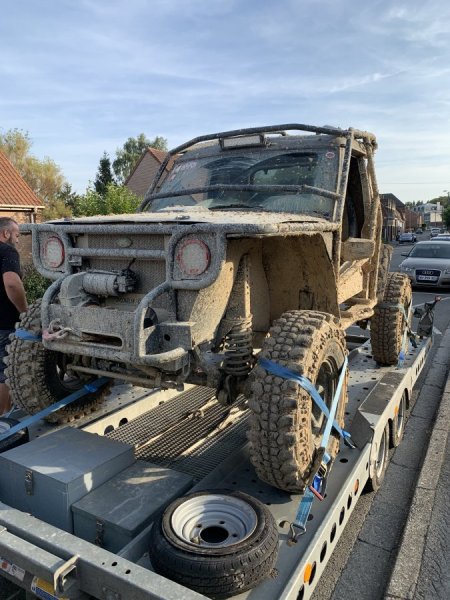

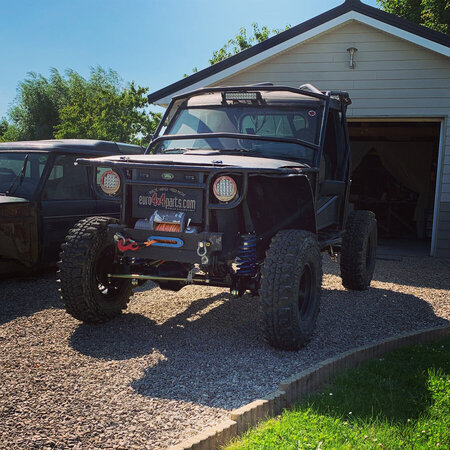

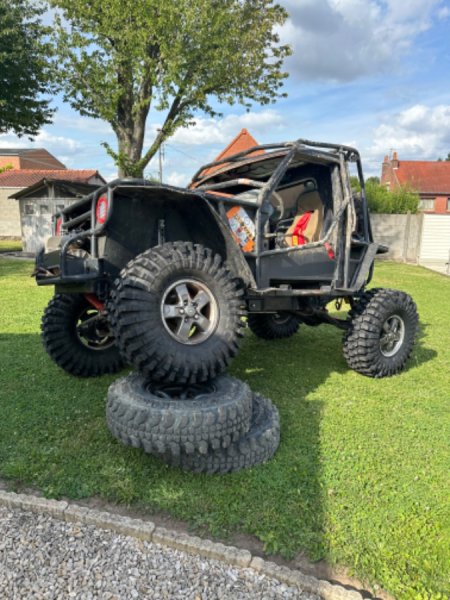

Donc on part de 2 disco 200 tdi un 5 portes de 1994 et un 3 portes de 1991. Dans l'idée d'aller sur des terrains privés et surtout pour se faire plaisir.
image.jpeg image.jpeg

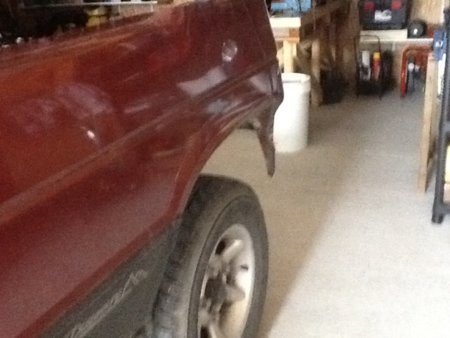

Au départ nous voulions faire un pick up raccourci avec le rouge donc on commence la découpe... image.jpeg image.jpeg image.jpeg image.jpeg

Nous voulions garder la face avant du disco mais après réflexions nous avons préféré faire un arceau avec les ailes avant tubulaires et un plateau à l'arrière.

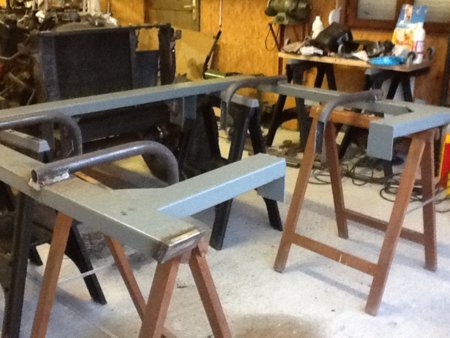

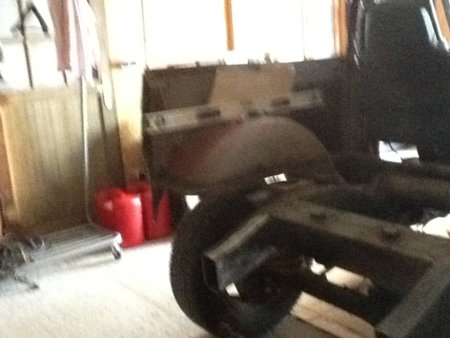

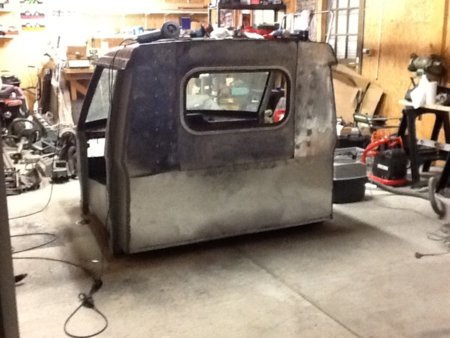

Donc nous finissons de découper la caisse au plus court puis nous fabriquons un faux châssis pour y fixer la caisse.
image.jpeg image.jpeg

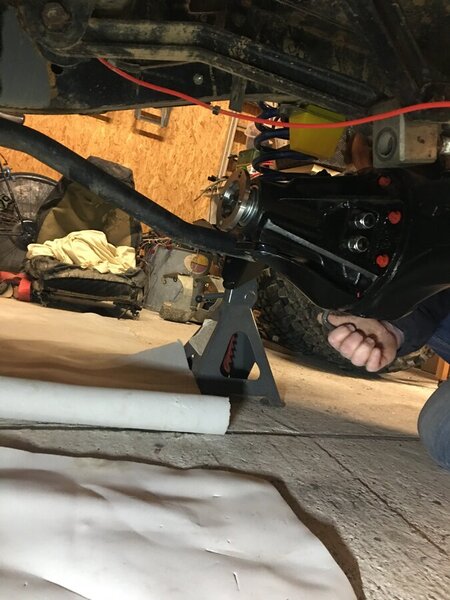

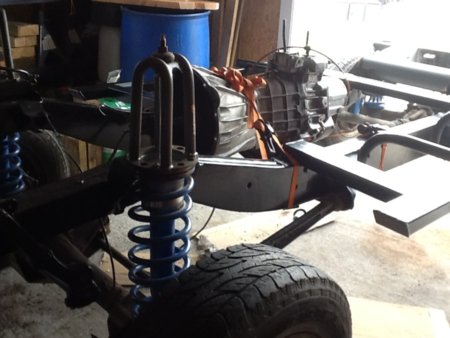

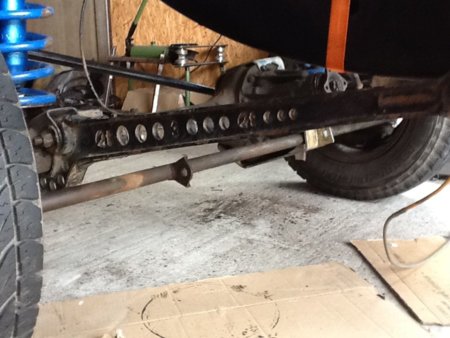

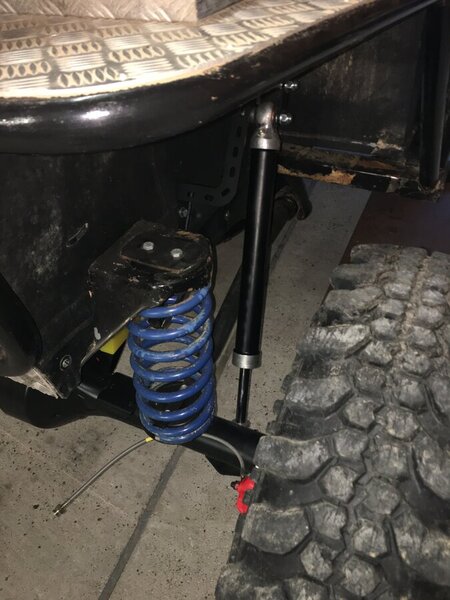

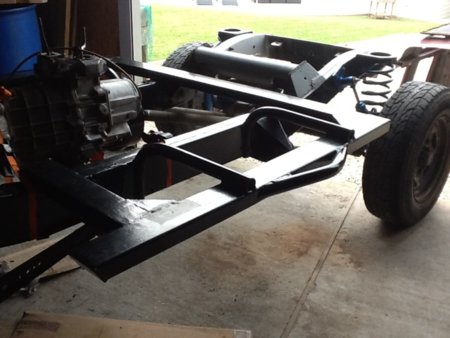

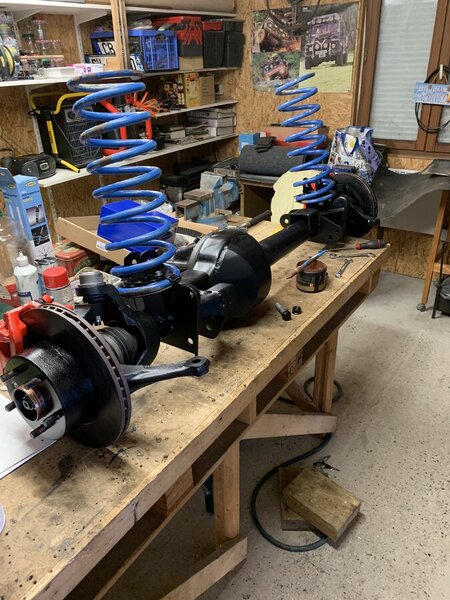

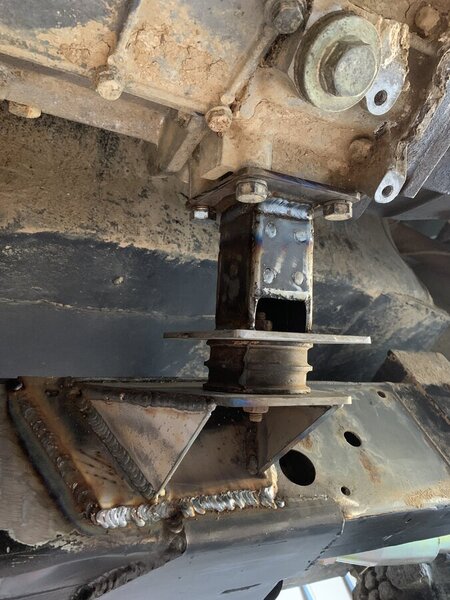

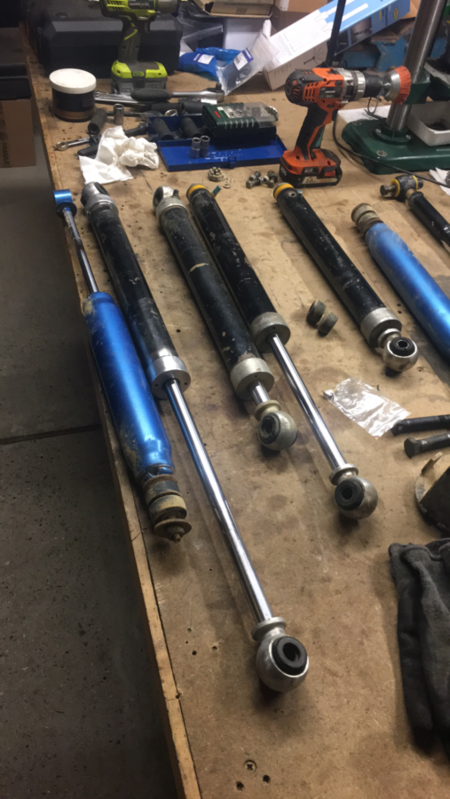

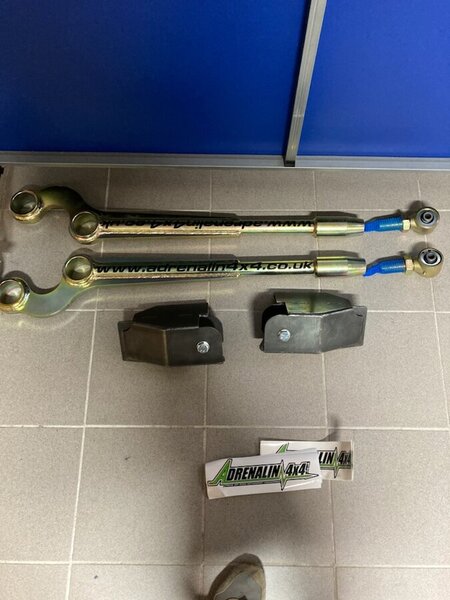

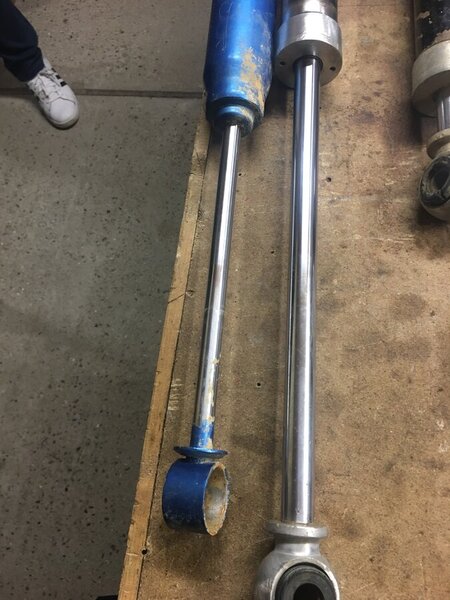

Une fois le faux châssis finit, on le fixe au châssis ... Puis achat de tirant de pont avant QT service 3°, ressort +7 cm bearmach, d'amortisseur procomp +10 cm, chapelle avant tubulaire, barre d'accouplement HD et de support d'amortisseur arrière -7,5 cm.
image.jpeg image.jpeg image.jpeg

On modifie la caisse:

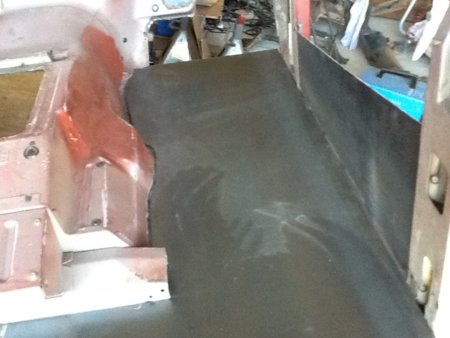

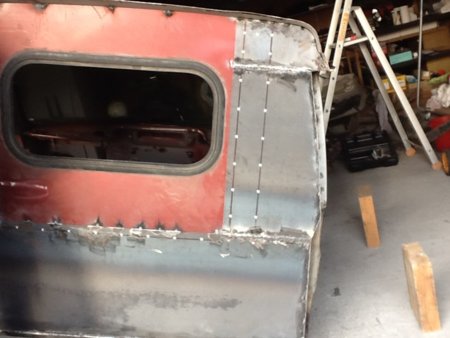

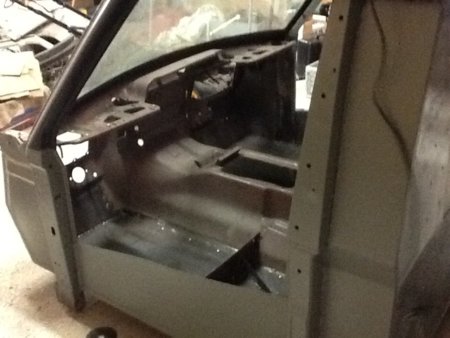

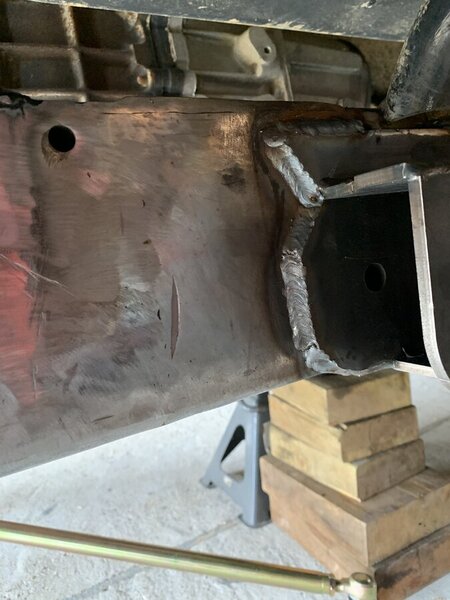

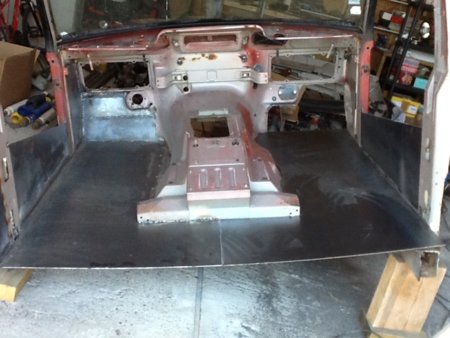

Réparation des planchers

image.jpeg image.jpeg

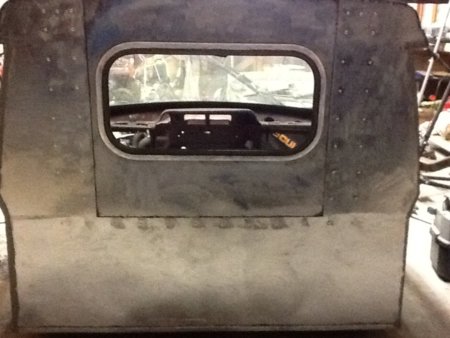

Puis on ferme la caisse à l'arrière

image.jpeg image.jpeg image.jpeg image.jpeg

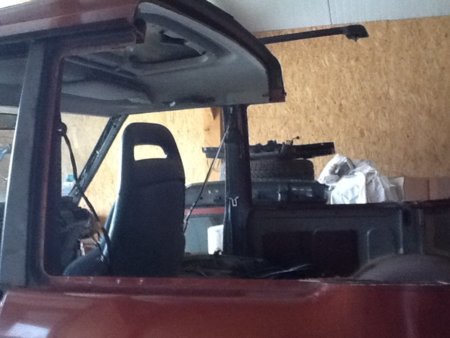

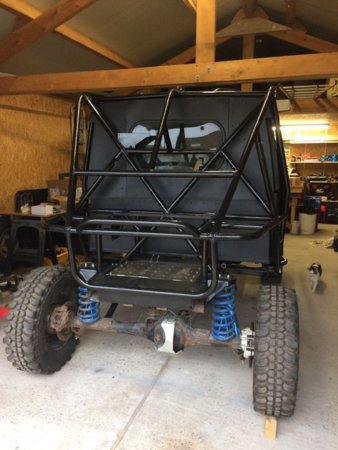

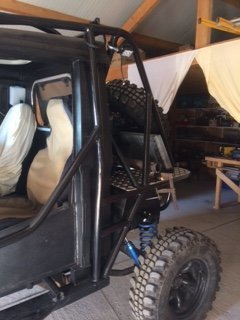

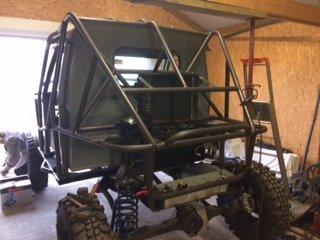

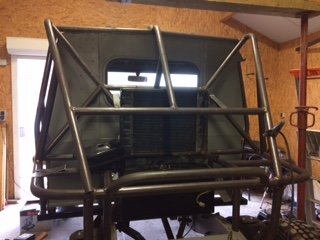

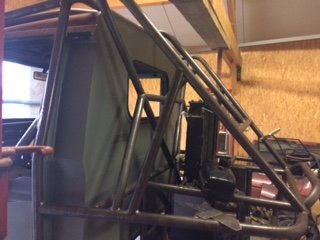

On repose la caisse sur le châssis puis on fabrique un arceau...

image.jpeg image.jpeg image.jpeg image.jpeg

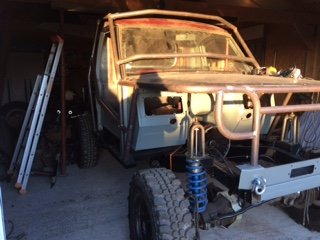

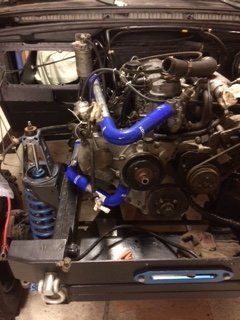

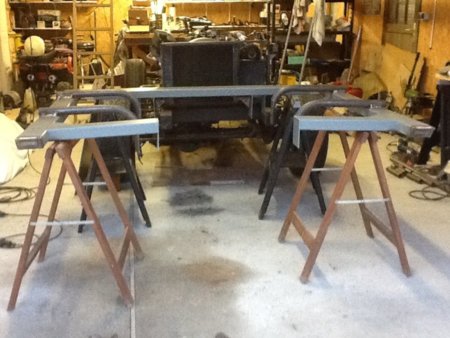

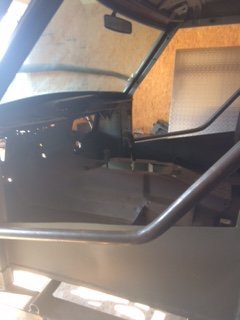

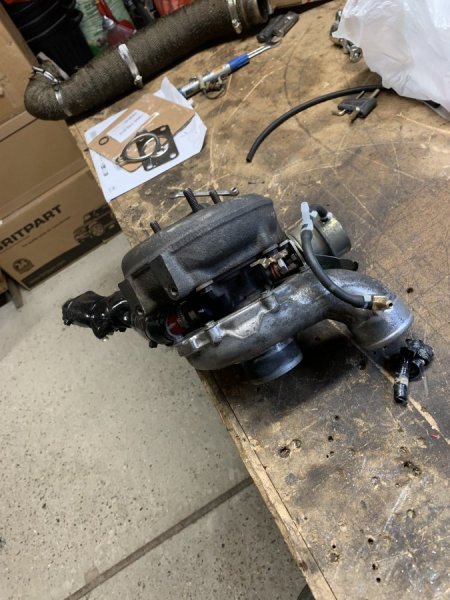

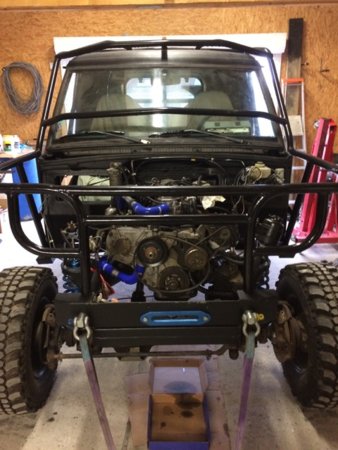

On ressort l'arceau, on peint la caisse au Raptor et l'arceau à la peinture epoxi puis on repose le moteur...

image.jpeg image.jpeg image.jpeg image.jpeg image.jpeg

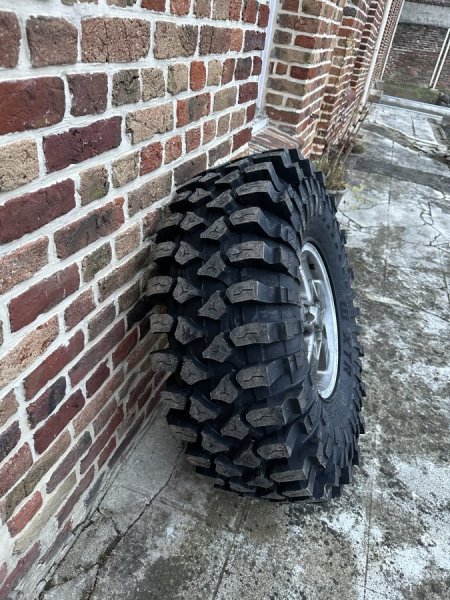

Entre temps nous avons fait le circuit de refroidissement et nous avons acheté des pneu insa turbo en 235/85/16.
Oui je sais ça fais des roue de brouette mais pour commencer avec des ponts en 10 cannelures:icon_rolleyes::icon_rolleyes:

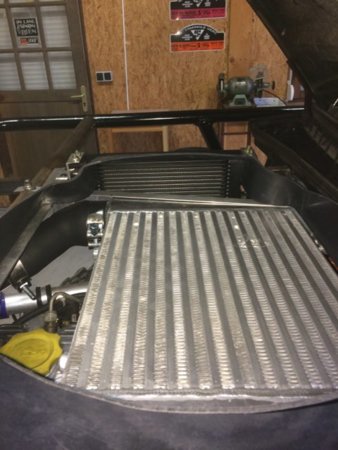

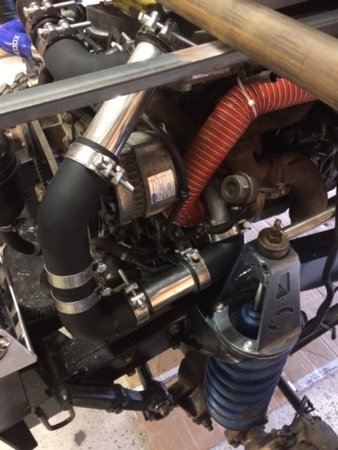

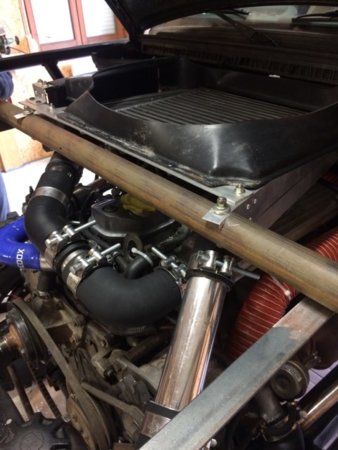

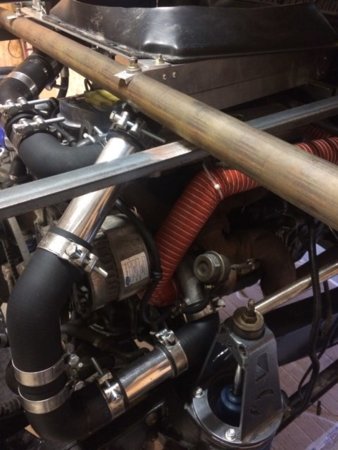

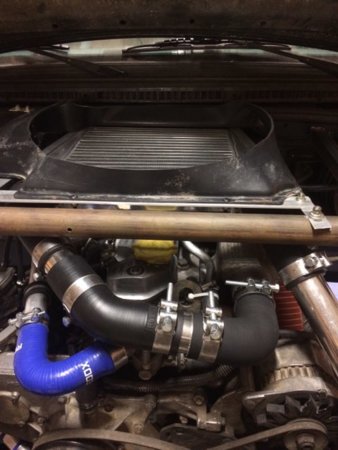

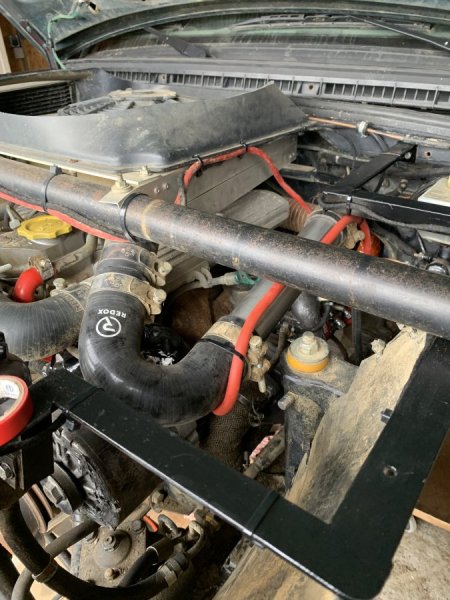

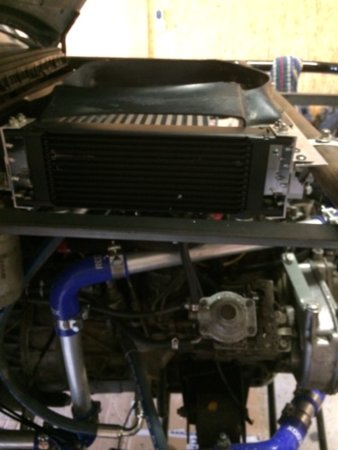

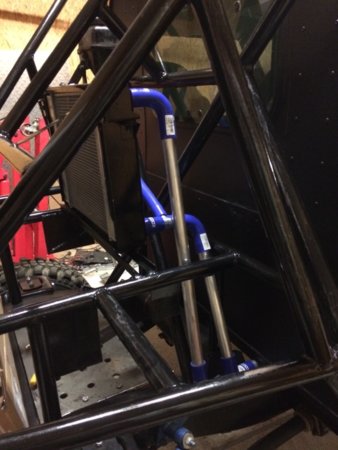

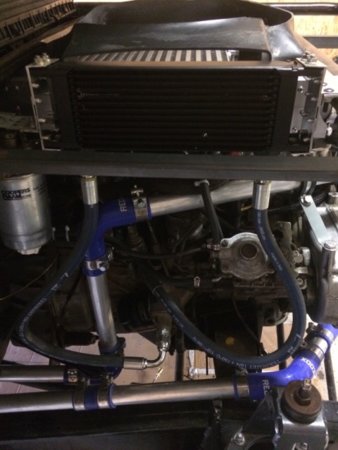

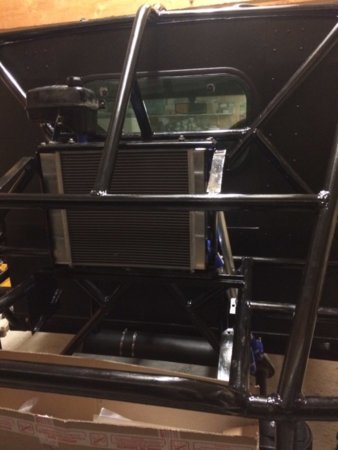

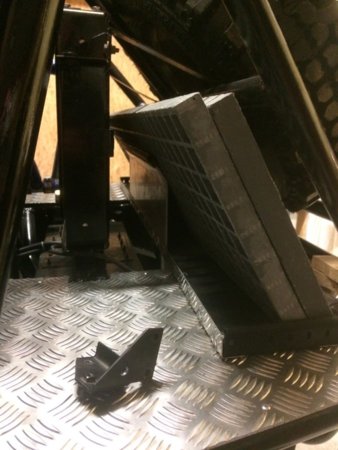

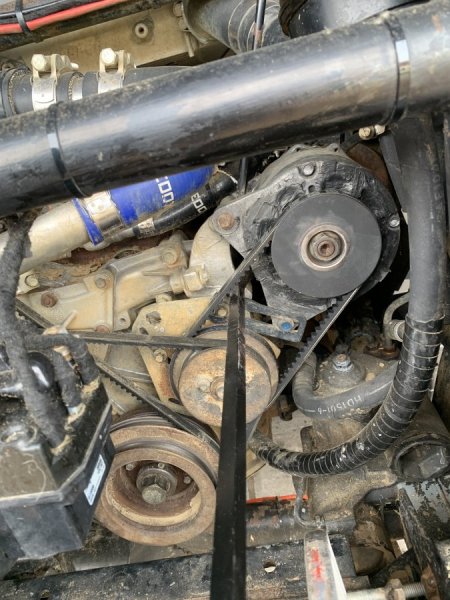

Réalisation du circuit de refroidissement d'air et installation d'un nouveau radiateur d'huile


image.jpeg image.jpeg image.jpeg image.jpeg image.jpeg image.jpeg

Toute ces photos datent de plusieurs mois car depuis on a quasiment fini le proto...on a mis un embrayage renforcé, vidangé tous les fluides, installé un réservoir, fabriqué une platine de treuil arrière où nous avons mis un treuil warn M8000 que j'ai refait entièrement...
Je complèterai ce post dès que possible avec des photos plus récentes mais avec les cours cela pourrait mettre 3-4 jours.

En ce moment mon père est entrain de fabriquer l'échappement avec un silencieux de moto que l'on nous a donné donc les photos suivront.

Bonne soirée Clément.:pirate::Alcooliques14:






Clem62

Promeneur bitumé.
Prépas Soft

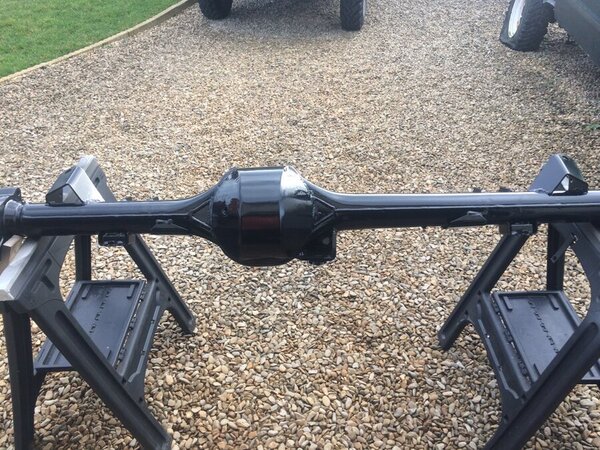

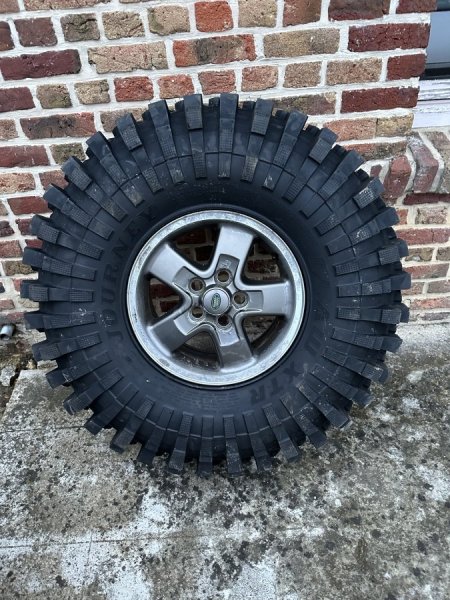

Pour les ponts de GR on verra car on a plus dans l’optique 2 pont full ashcroft avec coquille hardox et des 35 en silverstone extrême :biggrin:


Rangev8

Débusqueur
Prépas Hardcore
Pour les ponts de GR on verra car on a plus dans l’optique 2 pont full ashcroft avec coquille hardox et des 35 en silverstone extrême :biggrin:

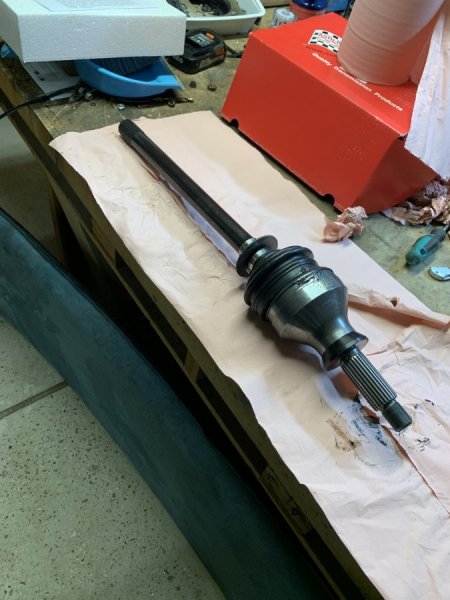

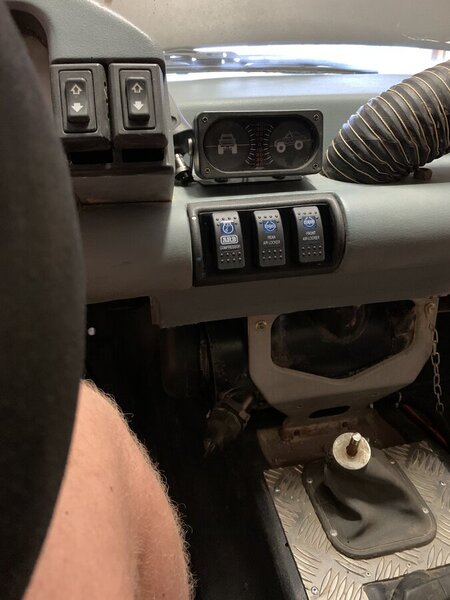

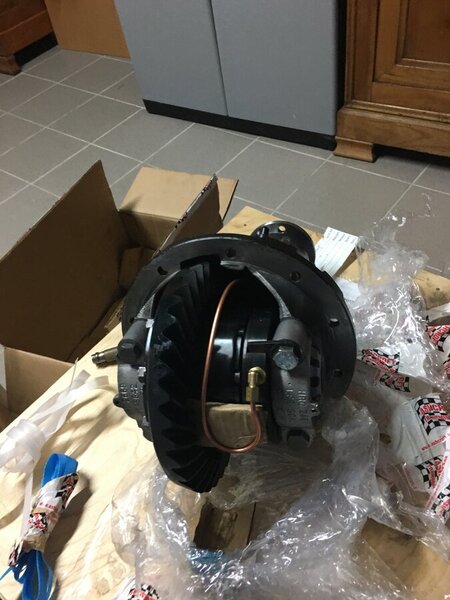

Si vous restez sur du 35, les ponts rover full Ashcroft seront suffisants, c'est "garanti" jusqu'au 37 et c'est vrai que ça tient tant qu'on ne monte pas de couples coniques trop courts (4,75). Mais le prix est sans commune mesure , minimum 4000 € pour les ponts rover full Ashcroft (2 blocages, couples coniques,1/2 arbres AR, joints homocinétiques AV , mains meneuses et 1/2 arbres et + ou - 1000 €, la paire de ponts de patrol avec blocage arrière d'origine et par la suite, tu pourras les faire évoluer facilement jusqu'au 40 avec des RCV à l'avant.


Clem62

Promeneur bitumé.
Prépas Soft
Bonsoir les :pirate:
Je n’ai pas eu le temps de faire des photos de l’avancée des travaux mais l’echappement est quasiment fini.
Au départ on voulait mettre un silencieux de moto à la fin mais mon père n’a pas réussi à le souder au reste du pot.
Je vous ne l’ai pas dit mais toutes les soudures ont été réalisées à l’arc.
Je vous ferai des photos ce week-end.

Pour les ponts de GR on verra plus tard parce que quitte à changer les ponts, je pense que l’on changera aussi le système de suspension soit en passant sur du 4 link ou autre.
Donc je pense que l’on va commencer avec les ponts en 10 cannelures pour se faire la main et pouvoir rouler parce que ça fait plus de 4 ans que l´on bosse dessus et ça commence à nous démanger.
Sur ce bonne soirée les :pirate:


Clem62

Promeneur bitumé.
Prépas Soft
Non, non là on commence avec du 235/85/16 pour se faire la main et après on verra quand on changera de pneu pour le changement des ponts:biggrin:


Clem62

Promeneur bitumé.
Prépas Soft
Salut les pirates:pirate:

J'ai fait des photos du proto ce midi pour vous montrer la suite des travaux.

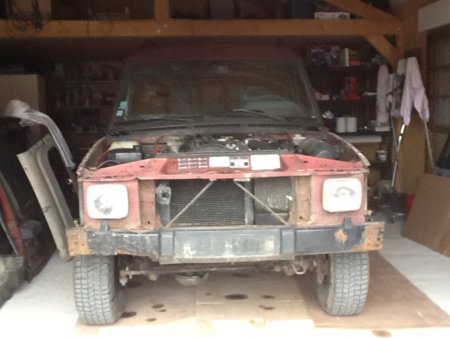

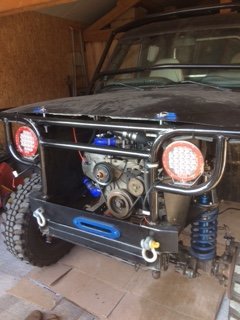

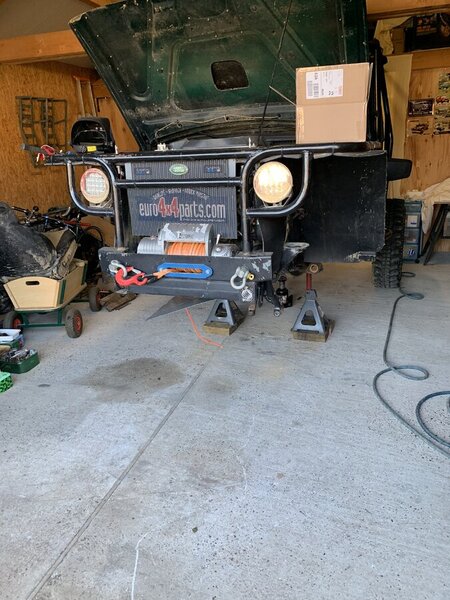

On monte les phares et on remonte le capot :

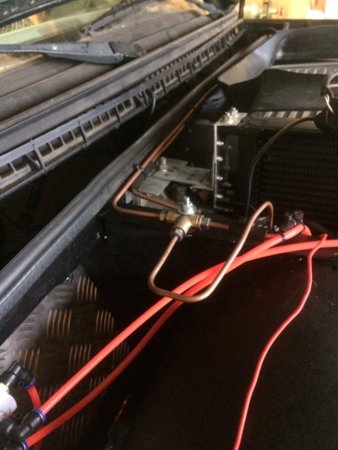

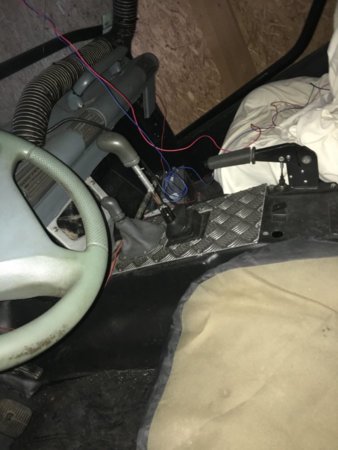

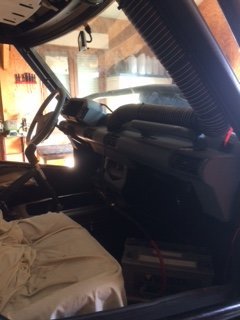

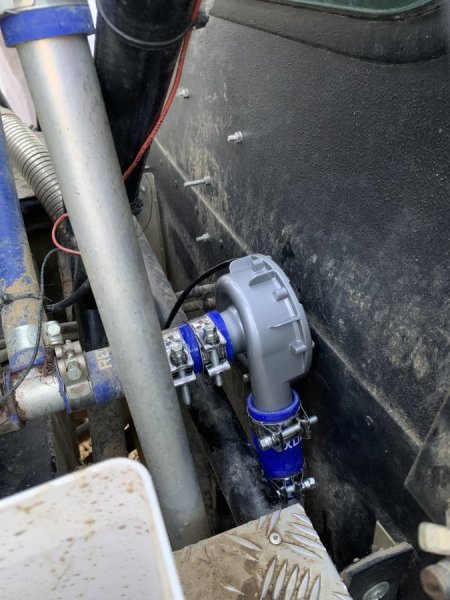

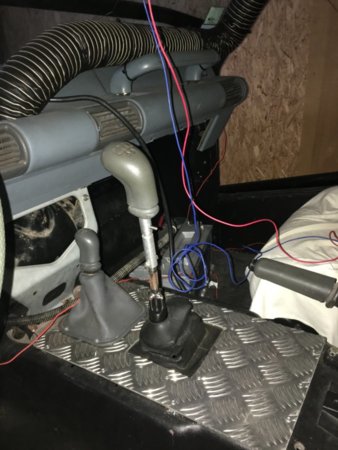

Le filtre à air dans l'habitacle :

image.jpeg image.jpeg

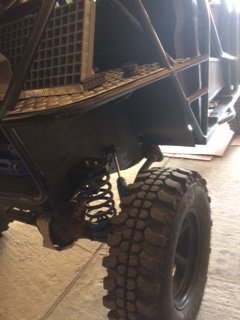

Fabrication des passages de roue en bande de caoutchouc :

image.jpeg image.jpeg image.jpeg

Sur la dernière photo, les deux bouts de durite sont les protections des durites de frein et on peut aussi apercevoir la colonne de direction derrière.

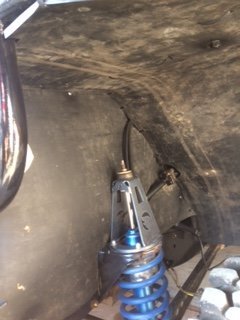

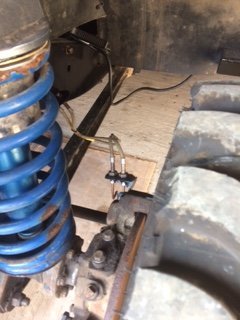

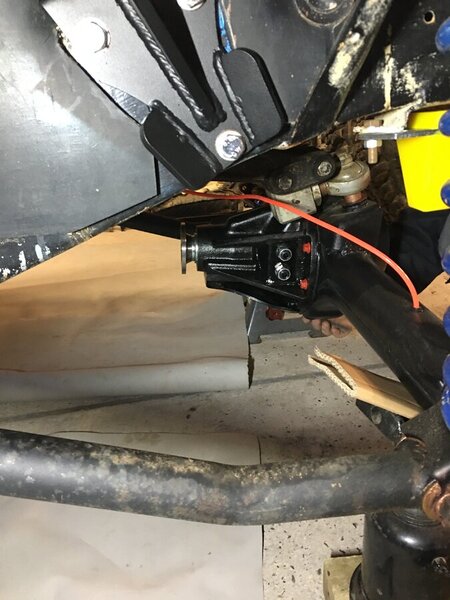

Vu des durites de frein à l'avant :

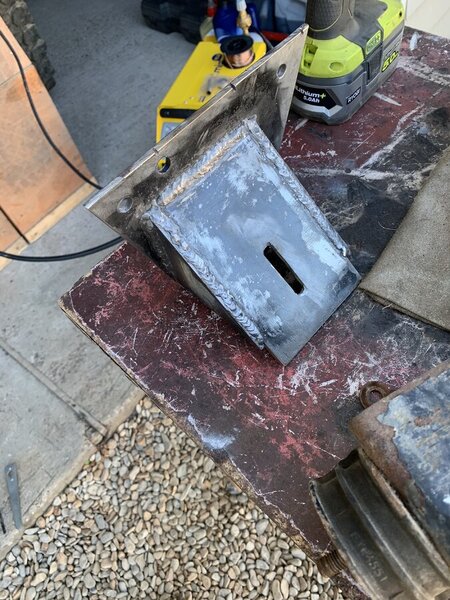

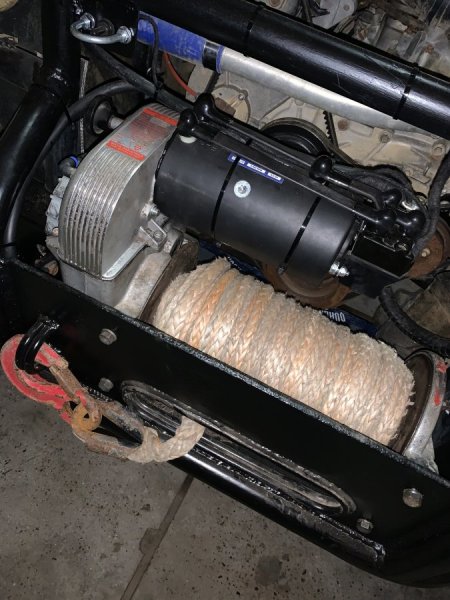

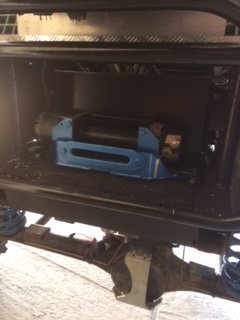

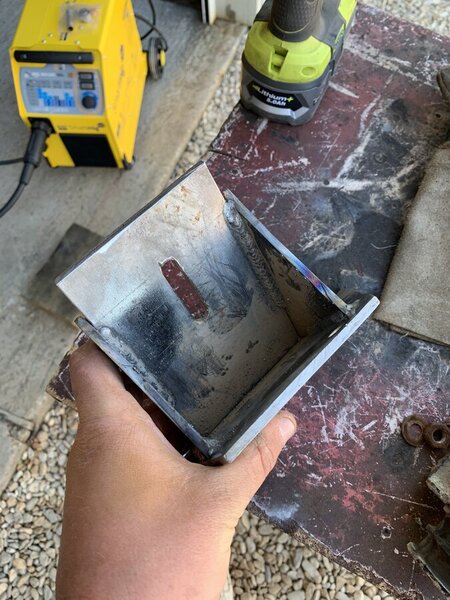

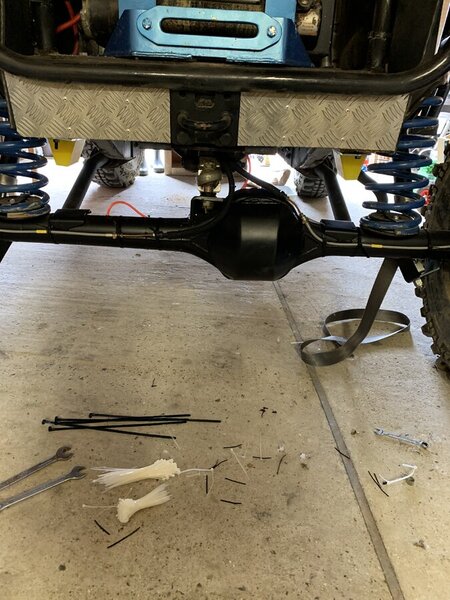

Fabrication de la platine de treuil arrière pour y poser le treuil warn M8000 que j'ai récupéré sur le range classic de mon grand père et que j'ai refait :

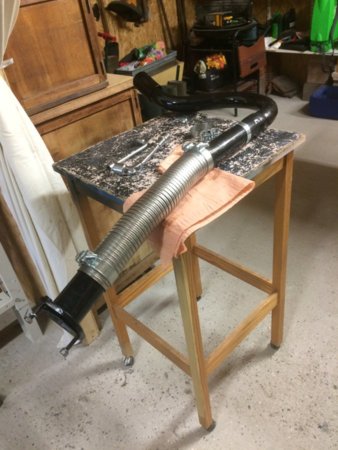

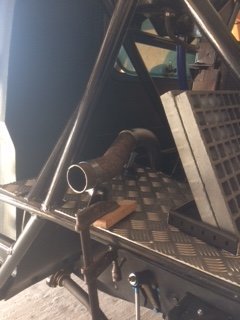

Pour l'échappement nous avons préféré faire un échappement direct pour ne pas brider le merveilleux 200 tdi:mrgreen:

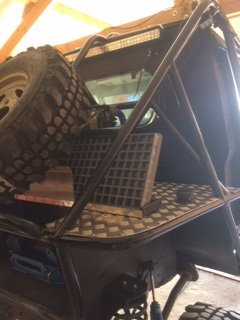

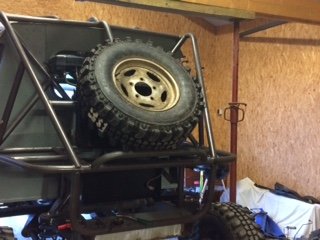

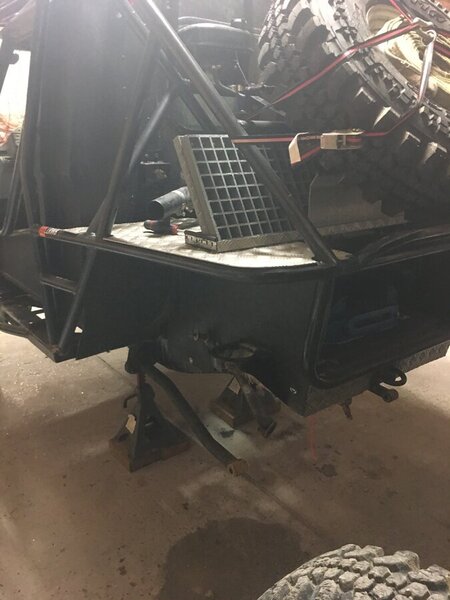

Une petite photo de l'arrière avec la roue de secour et les plaques gaufres :

image.jpeg image.jpeg

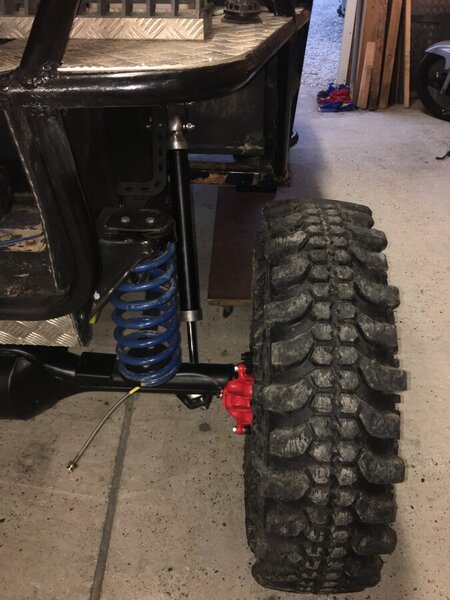

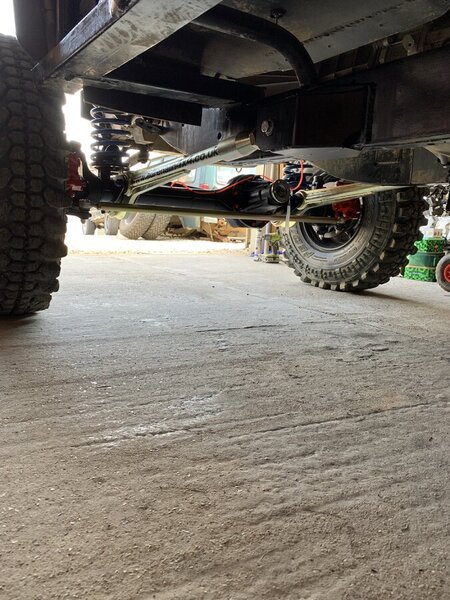

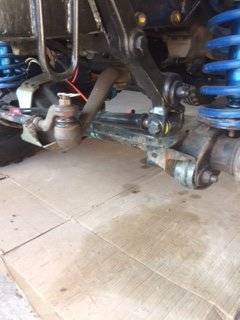

Achat d'une barre panhart réglable :


Il faut encore acheter une barre de direction renforcée pour dire d'être tranquille.

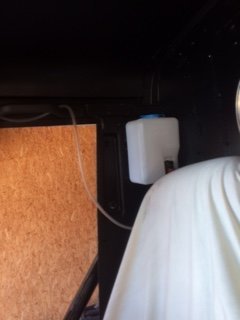

Installation d'un bocal de lave glace avec sa pompe à coter du passager :


Donc voilà, la plus grosse étape qui nous reste encore c'est l'électricité en plus on y comprend rien donc je crois qu'on va se faire aider ça serai dommage de le faire cramer :cry::mrgreen:

Bonne soirée les pirates:pirate:


Japet74

La Poudrasse
Prépas XL
Beau travail, juste un petit truc , l’échappement serait mieux du côté passager :wink:
J’avais fait pareil derrière la cabine côté conducteur et ça m’a vite gonflé !
Quand tu charognes et qu’on te guide ou que tu treuilles en même temps, t’entends rien , t’es obligé de couper.
Pis vu que c’est un fioul, ça va te fumer dans le nez :mrgreen:


Clem62

Promeneur bitumé.
Prépas Soft
Salut merci du conseil :smile:
On verra parce que de l’autre côté il y a le système de refroidissement et le bouchon de remplissage du réservoir donc à voir.

Ps : je savais pas que ça fumé un mazout :mrgreen::mrgreen::mrgreen:
Poste automatiquement fusionné:

Salut les :pirate: on n’a pas avancé des masses, on a fini de remonté l’echappement, on a monté une barre à led à l’arrière ainsi que des feux de travail sur les côtés.

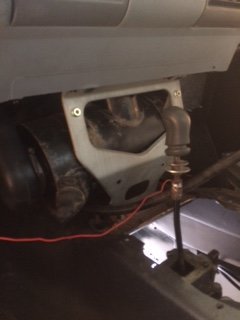

On a aussi remonté toutes les mises à l’air à côté du tablier.

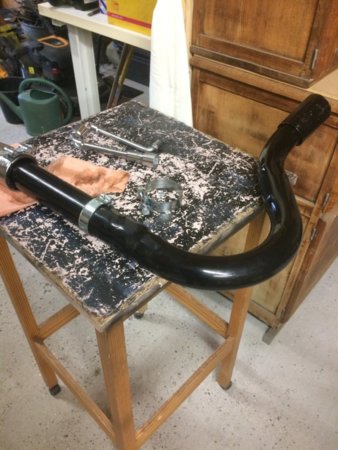

Mise en peinture de l’echappement:

Bon pour l’échappement on l’a laissé comme ça on verra bien à l’usage

Les mises à l’air

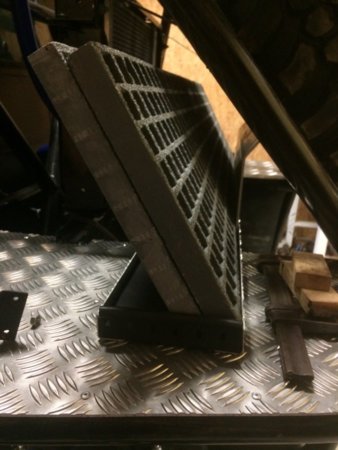

Le support de plaque gaufre


Pour les maintenir en place, on compte mettre des extenseurs pour appuyer les plaques contre le support

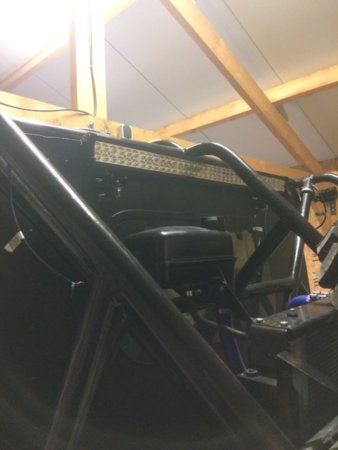

Fixation de la barre à led à l’arrière


À la base on l’avait mise à l’avant mais on arrivait pas à la fixer donc on l’a mise à l’arrière

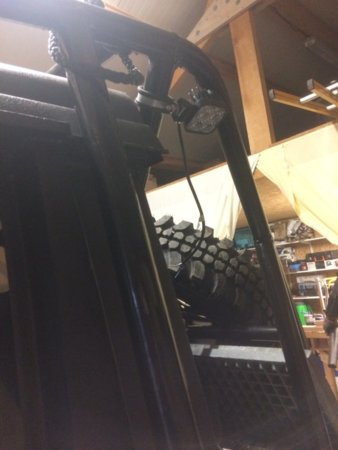

Les petits feux à led pour éclairer les côtés et les roues

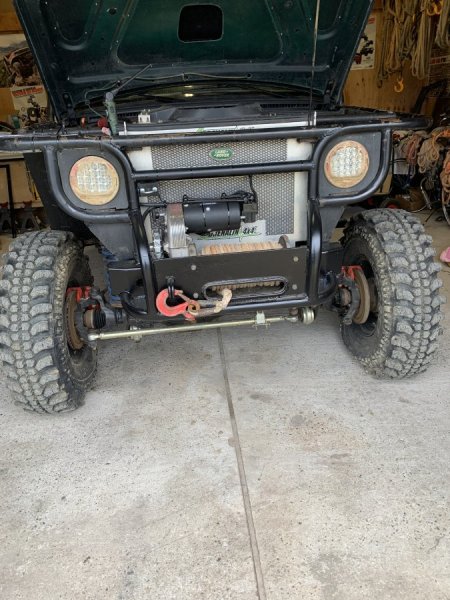

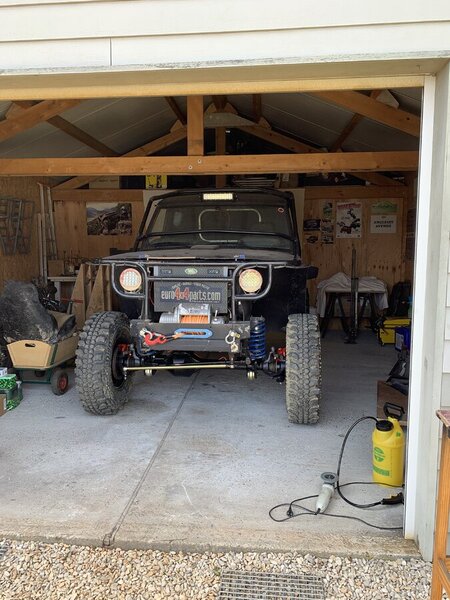

On a été chercher une nouvelle barre à led pour l’avant, on l’a fixé hier je vous mettrai des photos demain
