[Problème] Girafe - grue d'atelier

Discussion dans 'Outillage' démarrée par Carbu, 1 Juin 2018.

  1. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    bonjour,

    J'ai récupéré la grue d'atelier d'un copain... une 2T, pas neuve mais presque jamais servie...
    En déplaçant une charge assez lourde j'ai pêté une des roues en bout de bras ... mais surprise, sur les 6 rouelttes métalliques, 2 ont des dimensions différentes, et notamment celles en bout de bras !!

    La grue a été achetée neuve, le copain n'a jamais remplacé de roulette..
    => ma question: est normal ? quelle en est la raison ?

    Et surtout où trouver ces putain de roulettes ?

  2. The Bargeots

    The Bargeots Jesus Build my Crawler. Membre de l'équipe Administrateur

    16 522
    2 212
    28 Juillet 2007
    Saint-Christol, Languedoc-Roussillon
    Évaluations:
    +2 483 / 9 / -5
    Si tu peux nous faire une photo...:mrgreen:

  3. Rangev8

    Rangev8 Débusqueur Prépas Hardcore

    1 801
    457
    13 Octobre 2009
    Agen
    Évaluations:
    +532 / 1 / -3
    Dernière édition: 3 Juin 2018
  4. Icecross

    Icecross Franchisseur Extrem. Animateur

    660
    149
    17 Novembre 2013
    Suisse / proche 25
    Évaluations:
    +213 / 2 / -6
    Au pire tu les remplacent par des roulement

  5. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    tu veux une photo de quoi ? de la roulette cassée ? de la grue ? de madame ?:mrgreen:

    Merci pour les liens et l'adresse...

    Pour les roulements... j'ai pas compris :-$

  6. Icecross

    Icecross Franchisseur Extrem. Animateur

    660
    149
    17 Novembre 2013
    Suisse / proche 25
    Évaluations:
    +213 / 2 / -6
    En lieu et place de la roulette tu met un roulement de même diametre extérieur

  7. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    aaaah oui, pas con ...

    Mais tant qu'à faire j'aurais aimé les remplacés par des modèles en caoutchouc car le sol de mon garage est tout sauf régulier !!

    Bon, les gars... ma copine est pas d'accord de pauser sur la grue d'atelier :lol:

  8. The Bargeots

    The Bargeots Jesus Build my Crawler. Membre de l'équipe Administrateur

    16 522
    2 212
    28 Juillet 2007
    Saint-Christol, Languedoc-Roussillon
    Évaluations:
    +2 483 / 9 / -5
    Ah mince.... :lol: Bon elle a raison il manque une roue c'est pas stable, propose lui après réparation.... :MDR85:

    La photo était au sujet de la roue, voir a quoi ressemble ta chèvre/girafe/grue.... Car parfois en visualisant le truc des idées peuvent venir... Le coup du roulement par exemple est pas mal, sinon un rondin en plastique (reste a déterminer le bon) percé pour l'axe....

    Exemple en cherchant roue pour chevre de levage:
    http://jilks.fr/wordpress/une-chevre-tout-terrain

    https://www.manomano.fr/roue-pour-m...9ig58IV-LE-gQeT_fuMrXP8qVvo7SYHMaAkQtEALw_wcB

  9. Rangev8

    Rangev8 Débusqueur Prépas Hardcore

    1 801
    457
    13 Octobre 2009
    Agen
    Évaluations:
    +532 / 1 / -3
    des roues en caoutchouc? tu veux dire gonflables ou tout simplement avec un bandage caoutchouc (comme les roues des conteneurs à poubelle) ?
    Sur un sol irrégulier, plus les roues sont grandes mieux ça roule. Mais sur une chèvre le diamètre des roues est limité donc le choix de roue aussi. A voir si tu as la possibilité de modifier les supports pour en monter des plus grandes....
    En relisant ton post, je vois que ta chèvre est une 2 tonnes , c'est un modèle PL ça.
    Je pense que les roues en bout de bras sont différentes car c'est là où se reporte une grande partie de la charge.

    Dernière édition: 5 Juin 2018
  10. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    Hello,

    non pas gonflable... avec un bandage ! car les roulettes métalliques bloquent au moindre petit gravier dans le beton du sol !

    Je ne veux pas modifier les bras... donc je dois trouver des roulettes avec des chapes identiques .
    A priori les 6 roulettes sont identiques , sauf 2 qui ont un diamètre de 75/80 mm alors que les autres font 90 mm. Et justement les 2 roulettes en but de bras ont chacune un diamètre différent.

    Je vais essayer de la motiver un peu :lol:

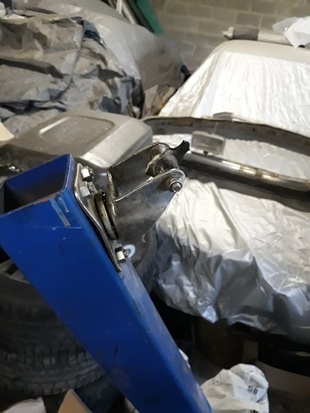

    Ma girafe ressemble à celle du premier lien... elle est bleu mais on s'en fout... les roulettes sont les mêmes !!

    J'avais déjà recherché aussi sur le net et dans un magasin spécialisé en roulettes industrielles près de chez moi, mais aucune n'avait les bonnes dimensions de chape (la partie qui vient se visser dans les bras) à charge équivalente (j'avais fait une bête rêgle de 3 : 2T : 6 = +- 300kg/roulettes)

    Dernière édition: 5 Juin 2018
  11. Codie73

    Codie73 Boureau attitré Rasso Membre de l'équipe Equipe du site

    1 640
    269
    17 Décembre 2008
    Saint-Michel-De-Maurienne, Rhone-Alpes, France, Fr
    Évaluations:
    +331 / 2 / -1
    Je vais peut etre dire un truc con, mais tu as regardé du coté des roues de trottinette ?

    En diamètre tu dois pas être loin et avec les sauts que font certain pro, les 300 Kg doivent pas être loin à la réception.

    Apres c'est sur un court moment que toi c'est en continu

  12. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    Merci pour l'idée... elles sont toutes les bienvenues !!

    Au départ, c'était vraiment pour avoir le moins de travail sur la grue ... parce que des roulettes de rechange j'en ai trouvé à la pelle, mais à chaque fois la chape ne correspond pas => obligé de souder des supports plus larges.
    C'est pas que je ne sais pas souder mais j'ai autre chose à faire ;-)

  13. Macfun

    Macfun Couteau entre les dents! Prépas XL

    1 805
    521
    23 Octobre 2008
    Près du Lion
    Évaluations:
    +627 / 1 / -1
    Ben une roulette à bandage PU de 80 mm de diamètre avec une charge de 300 kg, t'es pas rentré à la maison ...
    Et suis pas sûr que les roulettes chinoises en plastique sont prévues pour.

    https://www.kaiserkraft.be/roulettes/c/62850-KK/
    Ou
    manutan.be
    Ca donne une piste ...

    Ou tu changes les 6 roulettes et là, no limit, mais plus de boulot ...

  14. Rangev8

    Rangev8 Débusqueur Prépas Hardcore

    1 801
    457
    13 Octobre 2009
    Agen
    Évaluations:
    +532 / 1 / -3
    Les roues d'origine sont en quelle matière ?

  15. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    Ce sont des roulettes acier ou fonte (environ 90mm de diamètre, sauf 2 à 80 mm)


  16. Macfun

    Macfun Couteau entre les dents! Prépas XL

    1 805
    521
    23 Octobre 2008
    Près du Lion
    Évaluations:
    +627 / 1 / -1
    Il y a des roulettes fonte de 80 mm chez Kaizer Kraft, mais si tu veux changer de matière ...
    :cry:

  17. Carbu

    Carbu Là où on va y'a pas de routes. Prépas XL

    177
    3
    28 Avril 2008
    TST (Belgique)
    Évaluations:
    +8 / 0 / -0
    Salut Macfun,

    effectivement je viens de les trouver.... Ca me parait nickel :mrgreen:
    Vais prendre les mesures et voir ce que je pourrais adapter

  18. Macfun

    Macfun Couteau entre les dents! Prépas XL

    1 805
    521
    23 Octobre 2008
    Près du Lion
    Évaluations:
    +627 / 1 / -1
    Dommage ça aurait fait une copine pour la Stig girl de soxle !!!
