Bonjour a tous je vous présente mon projet à la base châssis caisse jeep cj3 b greffer dessus pont Mercedes g avec là transfert ´moteur boite bmw 318 is ´ 4 freins séparés.

Donc le début fixation des ponts moteurs boîte


Montage du pont arrière




Dernière édition par un modérateur:

Merco330GE

Couteau entre les dents!
Prépas XL
Salut!

Pourquoi avoir modifier le carter du transfert ?


Julien25

J'ai peur un trottoir!
Prépas XL
Militant Pirate4x4
Salut!

Pourquoi avoir modifier le carter du transfert ?
Je l ai acheté comme ça

Salut a tous repris un peu sur la jeep modification dés support de pont des tirant passage en air shock




Pour le pont avant vérin simple tige sur la barre de direction reste a faire la coquille du pont faire les supports des tirant


Dernière édition par un modérateur:

Merco330GE

Couteau entre les dents!
Prépas XL
Salut !

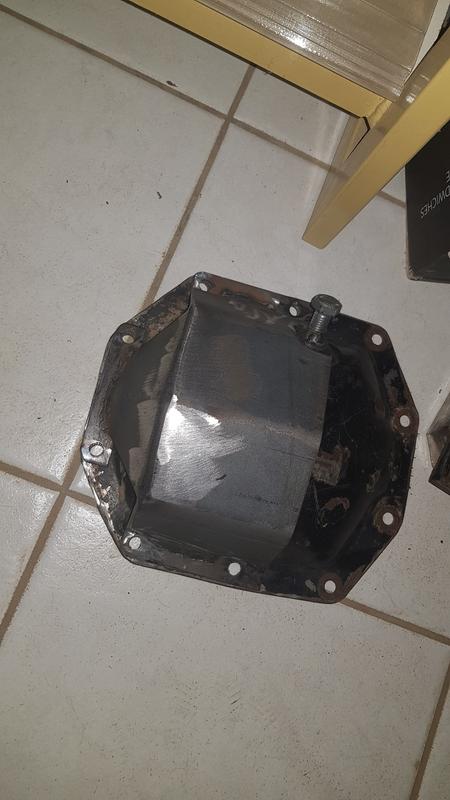

Si tu veux des exemples de coquilles j'ai ça sur mes G









Le Fou Furieux

Un rocher! où ça?!
Prépas XL
je sais pas pour vous et je ne suis pas un grand specialiste des 4/3 links mais ca me fais bizarre son systeme superieur a l'arriere ...moi perso j'aurai laissé le 1er systeme juste en descendant les tirants sup un peu plus a l'horizontal ...mais bon apres il a peut etre ses raisons ...


The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
C'est vrai que le montage est très spécial :confused:
Meme pas des silent bloc coté chassis, directement de la visserie travaillant en cisaillement... C'est du provisoire?


Julien25

J'ai peur un trottoir!
Prépas XL
Militant Pirate4x4
C'est vrai que le montage est très spécial :confused:
Meme pas des silent bloc coté chassis, directement de la visserie travaillant en cisaillement... C'est du provisoire?
non c est prévu de reste comme ca peut etre passe en rotules cote chassis a voir


Julien25

J'ai peur un trottoir!
Prépas XL
Militant Pirate4x4

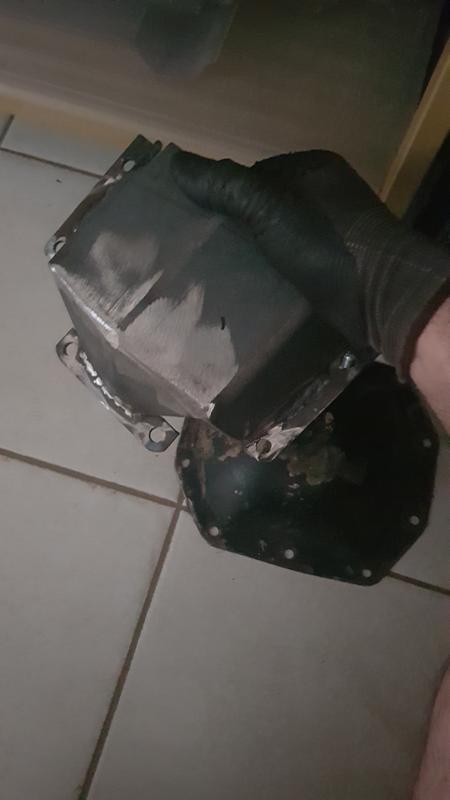

La coque du pont avant est terminée




Le Fou Furieux

Un rocher! où ça?!
Prépas XL
non c est prévu de reste comme ca peut etre passe en rotules cote chassis a voir

bon maintenat qu'on sait ca ..t'es au courant que c'est ta rotule centrale qui va tout prendre ...et que tes vis vont cisailler...j'dis ca j'dis rien ...


Maxou4236

Un rocher! où ça?!
Prépas XL
Militant Pirate4x4
Staff KOF
non c est prévu de reste comme ca peut etre passe en rotules cote chassis a voir
Coter chassie ta vis tiendra jamais comme sa , essaye de la reprendre en sandwich ou alors acheter un bon stock de vis vue la vitesse ou tu va les changer .


Julien25

J'ai peur un trottoir!
Prépas XL
Militant Pirate4x4
Coter chassie ta vis tiendra jamais comme sa , essaye de la reprendre en sandwich ou alors acheter un bon stock de vis vue la vitesse ou tu va les changer .
C est prévu de la prendre en sandwich si sa tiens pas je verrais pour des Silentblocs


Julien25

J'ai peur un trottoir!
Prépas XL
Militant Pirate4x4
Salut à tous aujourd’hui accouplement boîte ,boîte de transfert fabrication entretoises pour pouvoir mettre des arbres de kzj




Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4

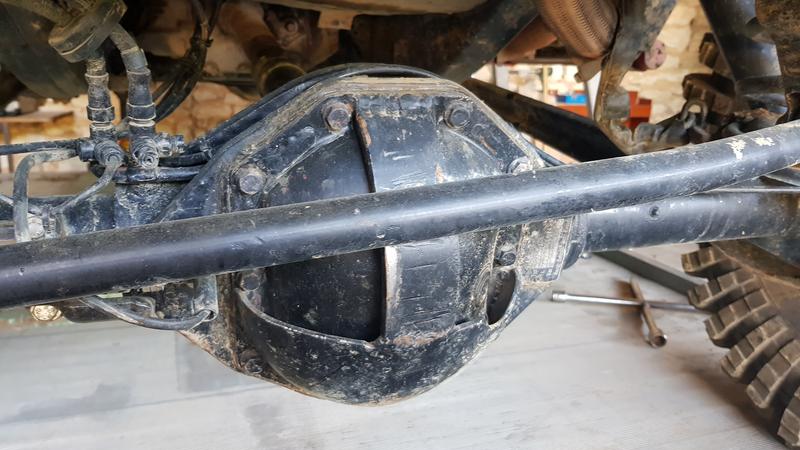

Perso j'ai pas de connaissances exceptionnel, mais pour avoir un montage proche du tient je te fait partager mon expérience actuel, mon triangle sup est similairte au tient, par la forme et par l'implantation, mes tirants du bas, on un angle bien supérieur au triangle, et sont apprement moins long que les tient, le soucis c'est que en croisement statique tout va bien, car tu n'a pas de force opposé à celle que tu léve, et lors d'essai dynamique, tout change, donc mon pont comme le tient je le parierai tourne, et donne beaucoup de contrainte, sans compter que moi qui suis en ressort, ça me vrille les ressorts en les tordants, je ne suis pas sur d'être compréhensible mais jempe permets d'attirer ton attention sur le probléme, par ailleurs je pense que ton arbre de trans arriére est trés court, et qu'il va pas aimé les mouvements, je te mets deux trois images, pour essayer de t'imager le soucis

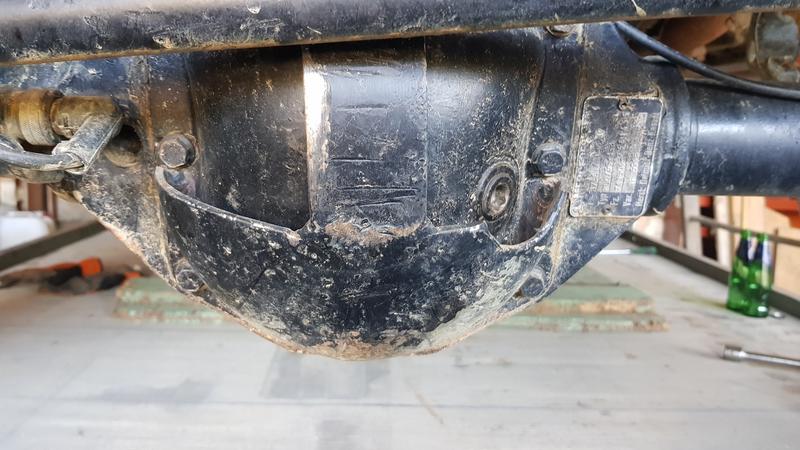

tu voit la différence de distance de mes pneus en compression et en détente par rapport au cul. et autre cause lors de ton montage définitif, pense à mettre tes croisillons homocinétique, bonne continuation.

Dernière édition par un modérateur:

Julien25

J'ai peur un trottoir!
Prépas XL
Militant Pirate4x4
Perso j'ai pas de connaissances exceptionnel, mais pour avoir un montage proche du tient je te fait partager mon expérience actuel, mon triangle sup est similairte au tient, par la forme et par l'implantation, mes tirants du bas, on un angle bien supérieur au triangle, et sont apprement moins long que les tient, le soucis c'est que en croisement statique tout va bien, car tu n'a pas de force opposé à celle que tu léve, et lors d'essai dynamique, tout change, donc mon pont comme le tient je le parierai tourne, et donne beaucoup de contrainte, sans compter que moi qui suis en ressort, ça me vrille les ressorts en les tordants, je ne suis pas sur d'être compréhensible mais jempe permets d'attirer ton attention sur le probléme, par ailleurs je pense que ton arbre de trans arriére est trés court, et qu'il va pas aimé les mouvements, je te mets deux trois images, pour essayer de t'imager le soucis

Voir la pièce jointe 144316

Voir la pièce jointe 144317

Voir la pièce jointe 144318

tu voit la différence de distance de mes pneus en compression et en détente par rapport au cul. et autre cause lors de ton montage définitif, pense à mettre tes croisillons homocinétique, bonne continuation.
salut oui je vois bien ce que tu veut dire oui il tourne un peut aussi mais peut être temps que le tient je verrai une foie finit
