[Suzuki] Jimny 1.3i

Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Le def etant en cours de restauration et devrais ( normalement ) plus voir de chemin donc on attaque la preparation d'un Jimny

Jimny 1.3I de 2003 63000Km sans contrôle technique cause frais divers ( voyant moteur , corrosion chassie , orreile de tirant plier ) pour 2200€ .

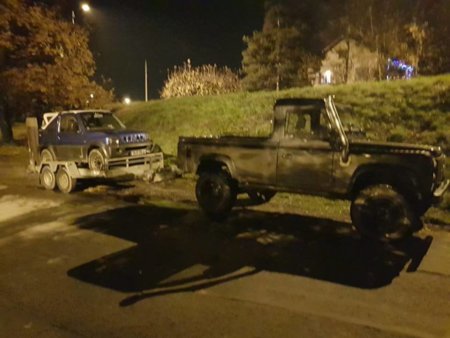

Aller op on va le chercher avec le plateau et le def un soir de la semaine , passage a la valise et des coup de marteau pour detordre le plus gros et passage au CT

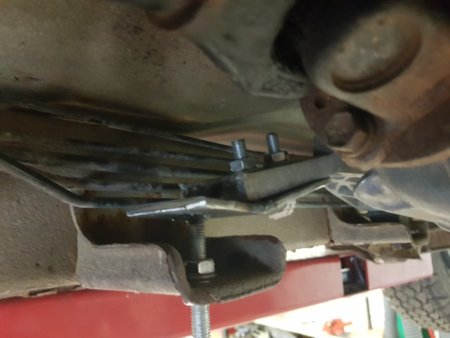

Petit coup de téléphone du contrôleur. Le Ct est ok mais un support de boîte de transfert est casser et à changer ( maladies des jimny ) . Un bout de tige filter un plat en acier 2 boulon et me voilà prêt à rentre à maison .:pirate:

Maintenant on attaque la prépa :

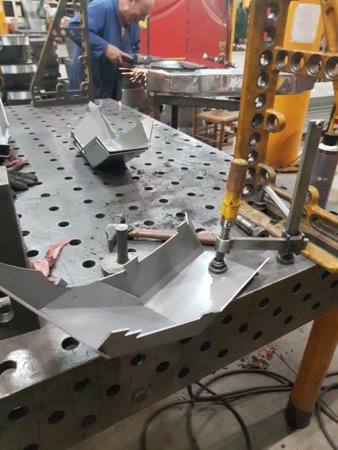

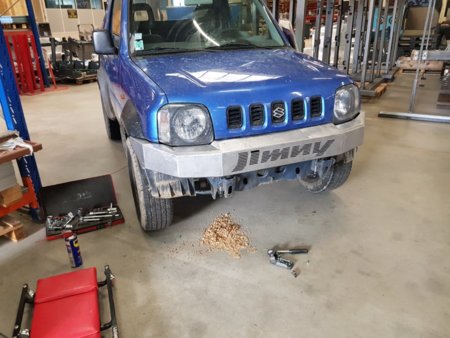

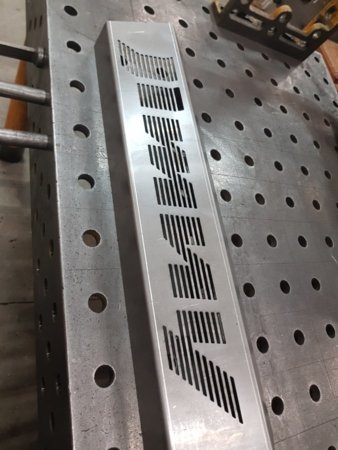

Réalisation du par choc avant et du fond plat .

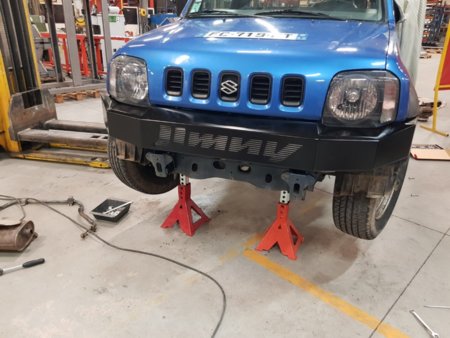

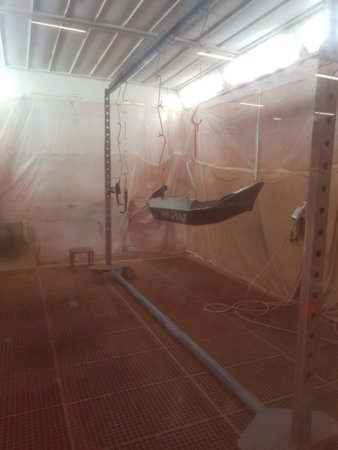

Peinture et remontage final ( il manque encore le skid avant et le support de plaque definitif )

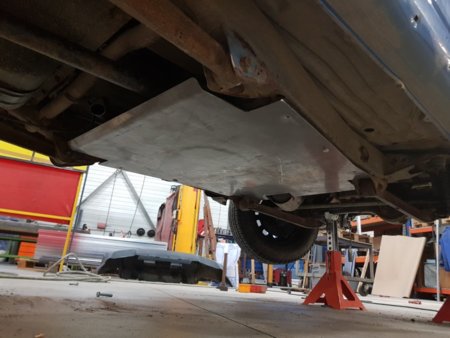

Et montage du fond plat :
Pour le moment les support de tirant ne sont pas protéger. Je ne sais pas encore si je protége les support ou si je modifie les ancrage pour intégré les tirant dans les longeron de chassie.

La suite plus tard :smile:


Bebop

Crawler library
VIP
Je serais toi je garde les positions d'origine et je refais des supports avec un ski integre.

Beau debut, y'a des competences niveau design/fab !


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Je serais toi je garde les positions d'origine et je refais des supports avec un ski integre.

Beau debut, y'a des competences niveau design/fab !
C'est je pence se que je vais faire . Intégré les tirant dans le chassie da fait pas mal de taf pour le renforcer pour pas grand chose .

La suite :

Petit apelle a Denis ( ERM4x4 ) il y a deux mois de sa " J'ai acheter un jimny je peux passer pour parler prepa ? :smile: " . 30min apres me voila chez Denis .

Se que je veux :
- Véhicule fiable
- Leger je veux pouvoir mettre deux jimny sur le plateau :smile:
- Arceau interieur
- Un bon treuil si possible en montage central

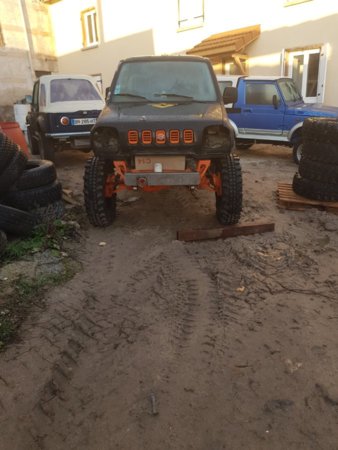

Petit tour du garage et des voiture en cours de prepa et je tombe la dessus :

Je sais pas vous mais moi j'adore !

Donc on part sur :
- Pont custom et renforcer maison avec portique ERM
- Arceau interieur maison
- 8274 en central avec renvois avant et arriere
- Bloc avant et arriere ERM
- 215/85/16 pour pas perdre trop de Ch
- Booster legerement se moteur

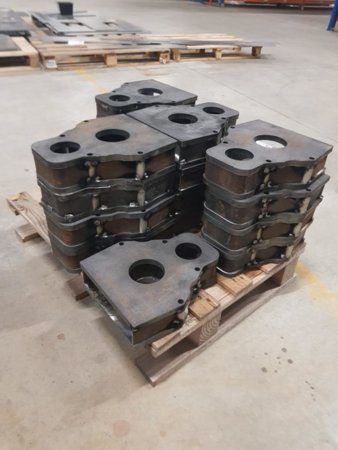

Lundi recuperation chez Denis d'une 40ene de portique a souder , montage pointage et soudure en cours :smile:

Maintenant faut finir de souder tout ses portique et les envoyer en usinage .


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Joli matos, il y a combien de boîtier sur ta photo ?
Il y a de quoi faire 24 portique sur la photo . On en a encore 16 de cours de découpe laser et de pre-usinage.

Il y en a encore quelque un de dispo pour la vente :wink:

Dernière édition:

Titiland26

Reporter Competition
Animateur
Il y a de quoi faire 24 portique sur la photo . On en a encore 16 de cours de découpe laser et de pre-usinage.

Il y en a encore quelque un de dispo pour la vente :wink:

Ah oui ! Je me disais bien aussi :mrgreen:

Dernière édition:

Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF

Titiland26

Reporter Competition
Animateur

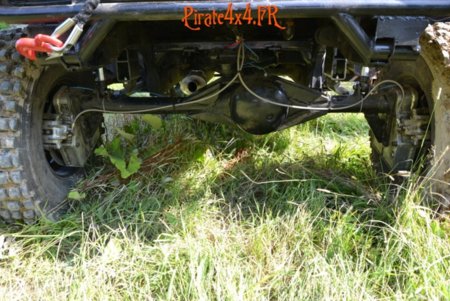

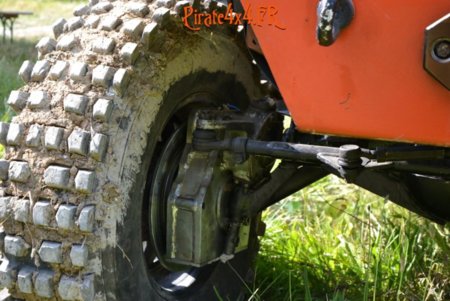

Ah oui c'est bien les mêmes que ceci ?

DSC_0424_extreme bulles.JPG

DSC_0423_extreme bulles.JPG


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Oui c'est bien des portique ERM que Benoît a sur sont Vitara .


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Une idée du tarif pour les portiques ?
On est sur 5000€ pour les portique , renforcement des pont et montage des disque a l'arrière ( fournir seulement des etrier de vitara ou samurai )

En voila quelque un de pointer pret a souder dans la semaine . Encore une 20 ene en attente d'usinage :smile:


Thibault60

Là où on va y'a pas de routes.
Prépas XL
On est sur 5000€ pour les portique , renforcement des pont et montage des disque a l'arrière ( fournir seulement des etrier de vitara ou samurai )

En voila quelque un de pointer pret a souder dans la semaine . Encore une 20 ene en attente d'usinage :smile:
Voir la pièce jointe 138376
J'ai pas les tunes pour ça mais le tarif est correct ... Ça donne envie...


Royco17

Franchisseur Extrem.
Prépas XL
Militant Pirate4x4
Dit moi maxence, tu en aurait pas un jeu de qautre qui se perdrait des fois, je savais pas que tu faisais de si belles choses toi, et le def on le voit plus dans les chemins??? je vais être triste :mrgreen::mrgreen:


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Dit moi maxence, tu en aurait pas un jeu de qautre qui se perdrait des fois, je savais pas que tu faisais de si belles choses toi, et le def on le voit plus dans les chemins??? je vais être triste :mrgreen::mrgreen:
Apelle Denis il en a encore quelque un de dispo à la vente :lol: Et non plus de Def dans les bois . Tu risque même de pas le revoir du tout je devrais avoir un truc un poil plus confort la prochaine fois :jump:


Royco17

Franchisseur Extrem.
Prépas XL
Militant Pirate4x4
pas dans mes projets direct ce genre d'investissements, sauf ) trouver une affaire en or


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Alors un peux d'avance sur le jimny , la série de portique est fini de souder , revenue de traitement et maintenant en cours d'usinage.

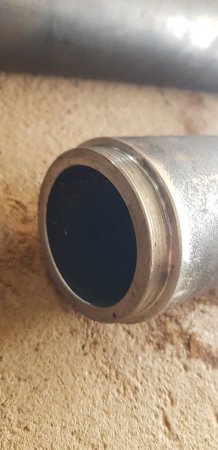

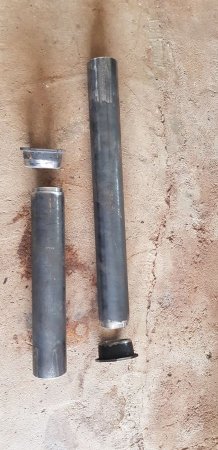

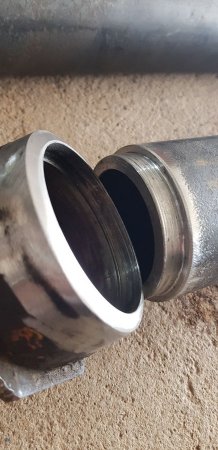

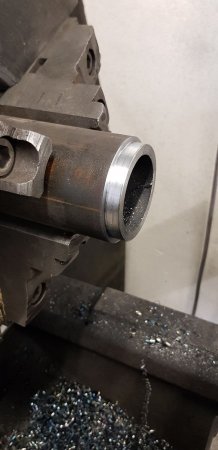

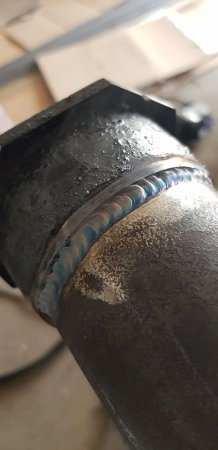

Le pont avant est en cours de fabrication , tube de pont de 7mm , corps de pont renforcer et modifier type curry renforcer la ou il faut et entierement souder au TIG.
140268
140270
140271
140272
140269

Les tirant sont a la maison ainsi que les tube clamps pour l'arceau , maintenant y'a plus cas se mettre au taf !
140274


Dernière édition:

Cotentin

Franchisseur Extrem.
Prépas XL
C'est beau !


Bebop

Crawler library
VIP
Cool !

Tu fais quoi pour le diff?


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF

Bebop

Crawler library
VIP
Je parlais du housing/corps de pont.

J'ai cru comprendre que tu faisais tes tubes de pont, du coup que fais tu pour la partie centrale ou le nez de pont se monte ?


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Je parlais du housing/corps de pont.

J'ai cru comprendre que tu faisais tes tubes de pont, du coup que fais tu pour la partie centrale ou le nez de pont se monte ?

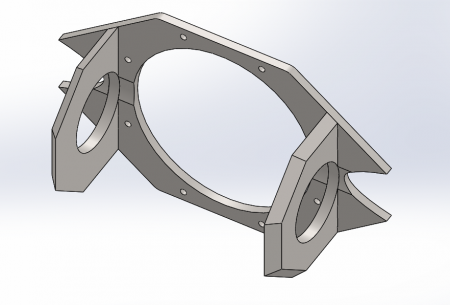

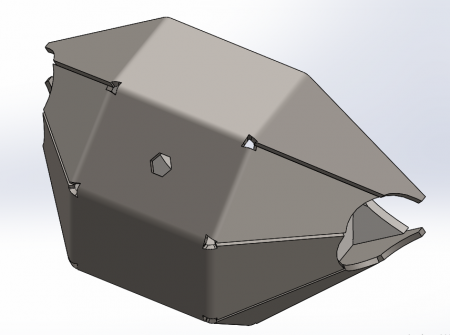

Niveau corps de pont je fait aussi tout dans un style Spidertrax .

La platine de montage de difs en 8mm , les deux renfort en 10mm et le corps de difs est en 5mm .
140279
140280


Bebop

Crawler library
VIP
Super !!!!


Paquita

Là où on va y'a pas de routes.
Prépas XL
Beau taff sur ces ponts !
Par contre tu utilises les tirants de jimny d’ori ?
C’est pas réputé solide, j’en ai cassé un en tapant un trottoir :SuperNul07:


Clem62

Chouette le goudron a disparu!
Prépas Soft
Ça ressemble plutôt à des tirants de disco td5 ça non?


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Beau taff sur ces ponts !
Par contre tu utilises les tirants de jimny d’ori ?
C’est pas réputé solide, j’en ai cassé un en tapant un trottoir :SuperNul07:
Comme la dit Clem, tirant de disco td5 , les tirant d'origine pète pour un rien alors avec des portique il vont pas faire long feu.


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF

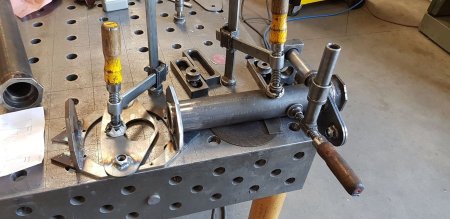

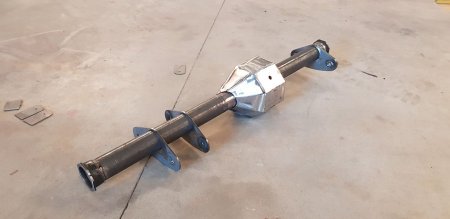

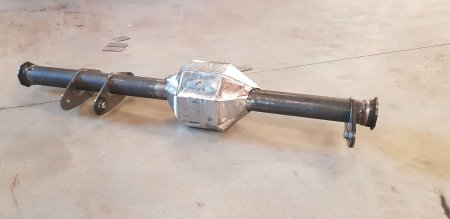

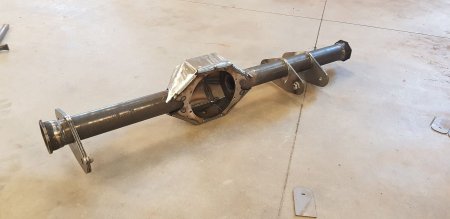

Une bonne partie du pont est bien avancé , reste quelque soudure a faire et les finition et on peux le jeter sous la voiture !
140325
140326
140328


Demain debut de l'arceau intérieur !




The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Pourquoi conserver ce genre de tirant qui bride le débattement? riens qu'un tirant en Y-Link serait bien plus efficace et probablement plus solide qu'un tirant en fonte...


Maxou4236

Là où on va y'a pas de routes.
Prépas XL
Militant Pirate4x4
Staff KOF
Pourquoi conserver ce genre de tirant qui bride le débattement? riens qu'un tirant en Y-Link serait bien plus efficace et probablement plus solide qu'un tirant en fonte...
C'est un vehicule sur le quel je vais pas mettre des masse de temps , utiliser un maxi de piece en stock ( les 4 tirant de TD5 mon couter 40 balle ) , le montage d'un Y c'est plus de taf et plus de temps ( deja que j'en est pas des masse avant pirate si je me rajoute des chose .. ) C'est vraiment pas une caisse sur la quel je veux 1m de croisemment , je m'amuse beaucoup mieux avec un caisse sans croissement plutot que une bagnole avec 1m sous la roue .


The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Ok explication cohérente... Meme si un Y-Link c'est juste un tirant droit avec un repiquage du coté du pont...



Mitch trial

mets de l'huile petit homme, pas peur de l'hydro !
Prépas Hardcore
Militant Pirate4x4
joli boulot MAX il faudra que je te parle d'une idée qui m'est venue d'une discussion avec Raph!!!
