[Toyota] Lj70+OM603+ponts patrol

Bentrol

Là où on va y'a pas de routes.
Prépas Soft

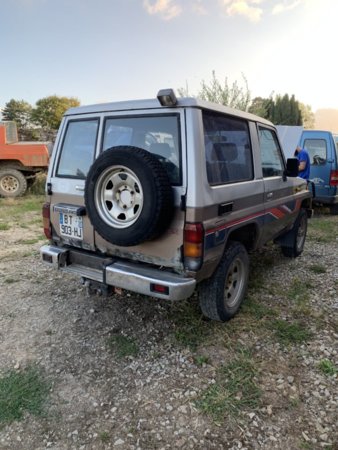

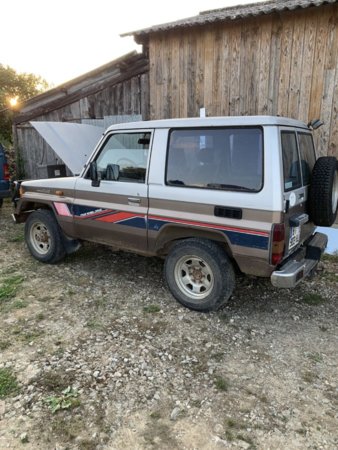

Bonjour à tous, je commence le montage d un Lj70 avec un moteur mercos et les boites et ponts de patrol y60 pour commencer, achat d un lj70 atmosphérique ( 72cv un peu juste....)

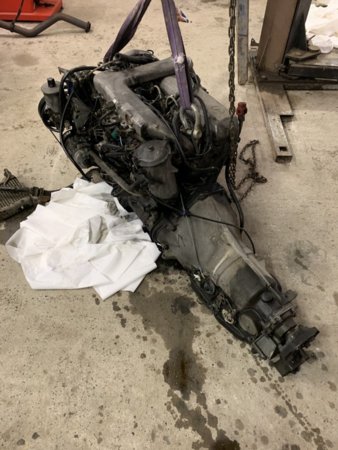

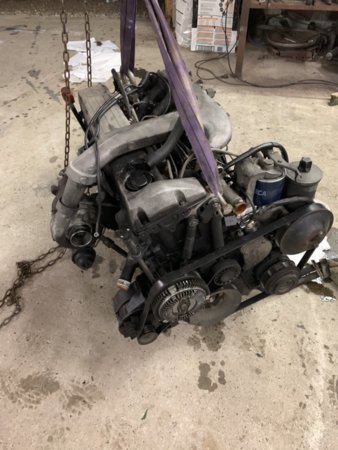

Et d une Mercedes w124 300td pour le moteur...
Les boites et ponts sont fournis par un ami, je monte la boîte du gr pour que l arbre arrière reste aligné.

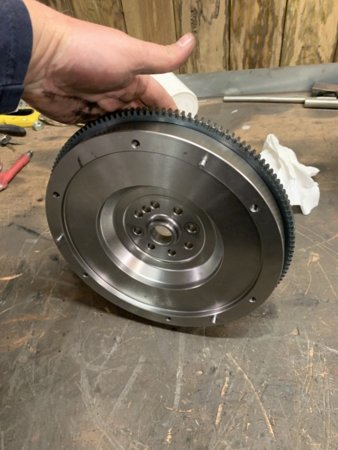

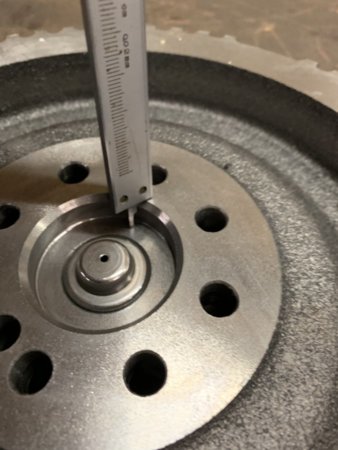

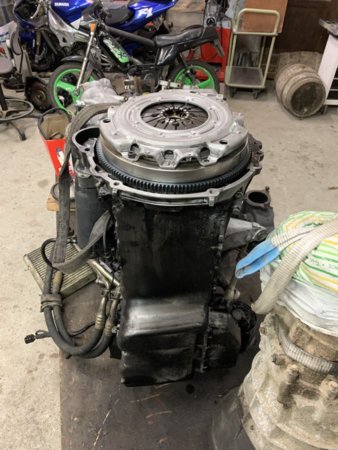

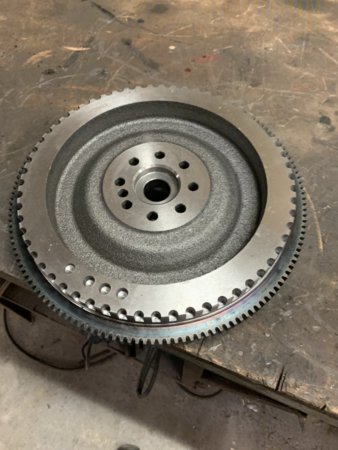

J ai monté un volant moteur/embrayage de sprinter, il a fallut reprendre le volant moteur au tour pour le monter, en effet l épaulement du vilo est plus long que dans le volant..
Le diamètre de la queue de boîte n’étant pas le même, j ai fais usiner une bague de centrage en Acteon

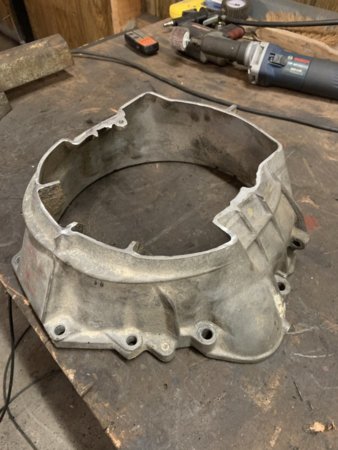

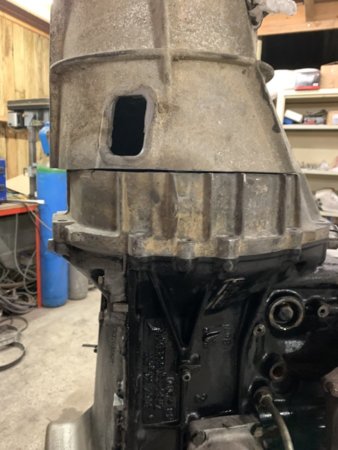

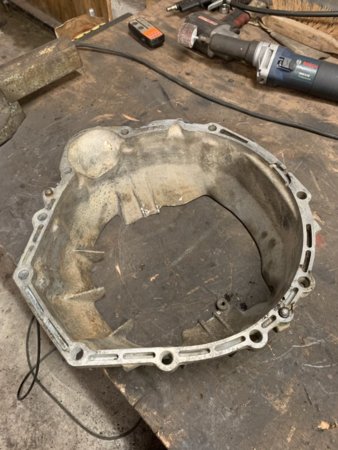

Pour l accouplement moteur/boîte je vais couper et souder les cloches de boîte...
895EBDF9-B2DC-424F-BCDF-5850F0DB14C6.jpeg7AD280D8-4F55-4337-AD35-8D13EB9208C1.jpeg679DF4BE-98C8-4086-B14A-B7A0655630B9.jpegA97E819F-529C-43A4-A78A-CF332F236070.jpegA7A21CEE-8989-4585-8586-4712E01F1DA8.jpegE1A8DCAC-E826-44D5-8D15-4528A140E250.jpeg05AA8845-FC1D-4F24-923E-98BFF5FC7FE5.jpeg94CA2592-FFFE-438B-823B-624DB31D3E14.jpeg
Je fais surfacer à la fraiseuse les deux parties pour être sur de mon parallélisme..
Voilà le début de mon projet... je pense souder à cloche dans 15 jours...


Alex12r

Franchisseur Extrem.
Prépas XL
Joli projet.

Il va falloir allonger l'empattement.


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Joli projet.

Il va falloir allonger l'empattement.
Merci, ce n est pas un soucis l empattement, je compte poser le couple moteur boîte dans le châssis et adapter les ponts en fonction de la longueur des arbres...


Bouv

J'ai peur un trottoir!
Prépas Soft
Jolie projet !
Je vais suivre sa de prêt

Tu laisse la caisse d’origine ou tu prévoit de la recouper ?


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Jolie projet !
Je vais suivre sa de prêt

Tu laisse la caisse d’origine ou tu prévoit de la recouper ?
Slt merci... je voudrais garder la caisse un maximun d origine, sachant que je vais mettre des CST en 36, on verra ce que j aurais a modifier dans les passages de roues


Bentrol

Là où on va y'a pas de routes.
Prépas Soft

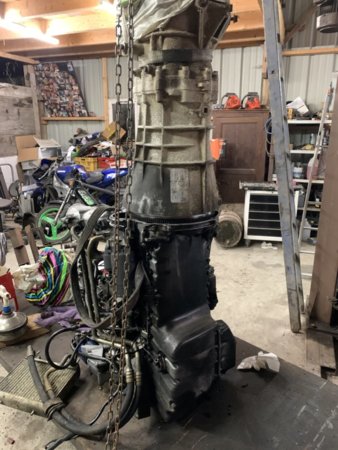

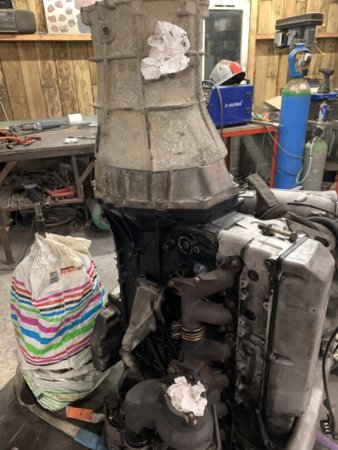

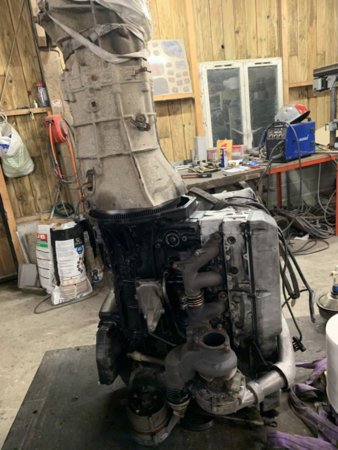

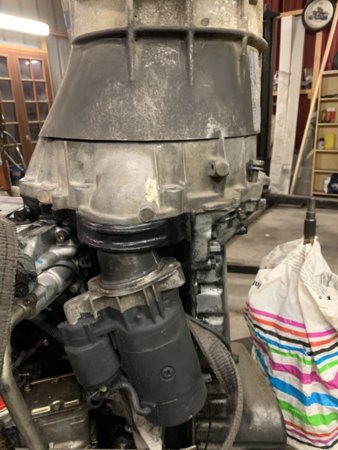

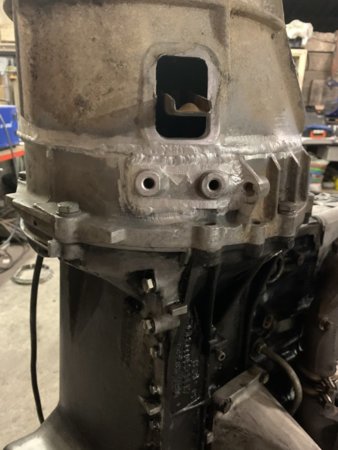

Cette semaine c était soudage des cloches de boites
D26510DB-50E0-4D6A-B0A7-EDABF75F55E5.jpegF613068E-2772-42D8-9DFB-F872F6F6C925.jpegF877B2B1-EFAF-4E93-97A8-727603B58C7F.jpeg4EC4E019-8318-4565-BBEA-3C1E452ED6C3.jpeg

Maintenant il faut que je remonte la boîte et après je décaisse le Toyota et démonte le moteur/boîte pour commencer à faire les support du nouveau couple moteur/boîte...

Ducoup je vais avoir un moteur 2.4d et une bv/bt de lj70 a vendre.... il y aura aussi les ponts mais pas pour l instant... je le laisse sur ces roues pour pouvoir le déplacer facilement....


Cahu63

Promeneur bitumé.
Prépas Soft
Salut super projet!!! Tu a piqué le volant moteur sur quel modèle de sprinter? Ça m intéresse fortement!! Merci et courage pour la suite!!


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Salut super projet!!! Tu a piqué le volant moteur sur quel modèle de sprinter? Ça m intéresse fortement!! Merci et courage pour la suite!!
Slt, il me semble que c est pour les 2,7 cdi
J ai pris celui là...


Cahu63

Promeneur bitumé.
Prépas Soft
Slt, il me semble que c est pour les 2,7 cdi
J ai pris celui là...
A cool! En fait j’ai attaquer le meme montage, j était partie pour garder la bva, est collé la bt de Patrol au Cul mais ton montage me plai bien!!!


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
A cool! En fait j’ai attaquer le meme montage, j était partie pour garder la bva, est collé la bt de Patrol au Cul mais ton montage me plai bien!!!
Il faut faire aussi faire usiner une bague de centrage pour remplacer le roulement dans le volant moteur...


Cahu63

Promeneur bitumé.
Prépas Soft
Il faut faire aussi faire usiner une bague de centrage pour remplacer le roulement dans le volant moteur...
Tu as mi un disque d embrayage de Patrol du coup?


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Oui, c ça... c est le même diamètre, 240


Cahu63

Promeneur bitumé.
Prépas Soft
Et tu aurai quelque cote? Genre la dimension a couper du morceau de bv de mercos?


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Oui je pourrais te donner ça...


Cahu63

Promeneur bitumé.
Prépas Soft
A ben c est cool ca! Je suis preneur, merci


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Et tu aurai quelque cote? Genre la dimension a couper du morceau de bv de mercos?
Alors j ai gardé 80 mm sur la cloche mercos et 310 mm du côté boîte Patrol, avec cette longueur le disque tombe au centre des cannelures, mais par contre je pense qu il n’y aura pas assez de course pour embrayer, ça eloigne un peu la butée... mais bon je ferais sûrement une cale pour rattraper ça...


Cahu63

Promeneur bitumé.
Prépas Soft
Super ts ça, merci! Une autre question tu a pensé au carter d huile qui et pas très loin de la barre panhar et du pont avant?????
En ts qu’à je suis ton projet de près vivement la suite!! Merci pour les info


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Oui il faut mettre un carter d om648 w211 3,2cdi
6480140302


Cahu63

Promeneur bitumé.
Prépas Soft
Oui il faut mettre un carter d om648 w211 3,2cdi
6480140302
Ok c est bon a savoir ts ça!!
C est quoi 6480140302?
Bon plus qu’à trouver ça! C est pas gagner!!


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
Numéro du carter, tu tapes ça sur Google ou eBay ça permet de ratisser dans toute l Europe, moi je l ai eu sur eBay en Allemagne... attention ça coûte un bras.....


Cotentin

Franchisseur Extrem.
Prépas XL
Haha tous le monde est après les carter du 648 haha
Sinon il se vend aussi des débits laser en ep 10mm acier qui a le dessin du joint papier ca te permet de te faire ton propre carter d'huile...


Icecross

Ca passe! Si si ca passe!!
Animateur
Super travail !
Tu as soudé les carters avec quel procédé?


Cahu63

Promeneur bitumé.
Prépas Soft
Haha tous le monde est après les carter du 648 haha
Sinon il se vend aussi des débits laser en ep 10mm acier qui a le dessin du joint papier ca te permet de te faire ton propre carter d'huile...
Intéressant tu aurait plus d’info sur ts ça? Merci


Cotentin

Franchisseur Extrem.
Prépas XL
T'as pas donné un coup de flambard d'ailleurs ? Histoire de dégourdir


Bentrol

Là où on va y'a pas de routes.
Prépas Soft
T'as pas donné un coup de flambard d'ailleurs ? Histoire de dégourdir
Oui, de toute façon pourquoi souder l alu il y’a quelques règles à respecter...
