salut à tous
après la présentation de celui de mon père
je vous présente le mien qui est en cours de construction
chassis pont 413
moteur 1.6l injection de vitara
boite de vitesse 413
boite de transfert 4/16
couple conique avant et arriere 8x41 de vitara
spoul arrière
frein séparer à l'avant
kit rehausse + 7.5
body lift +8
arceau cage

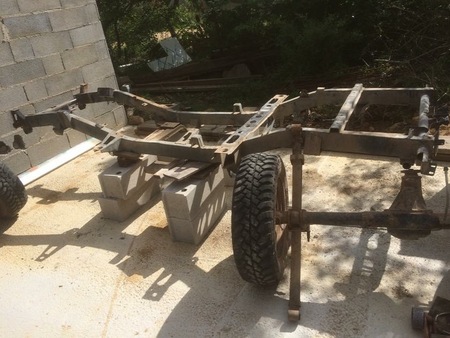

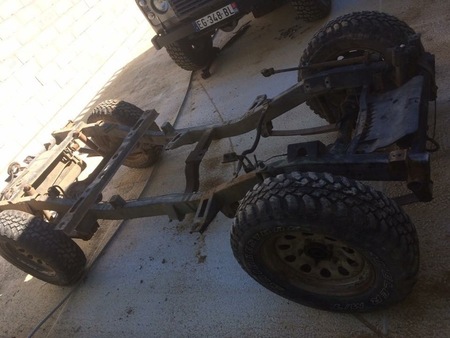

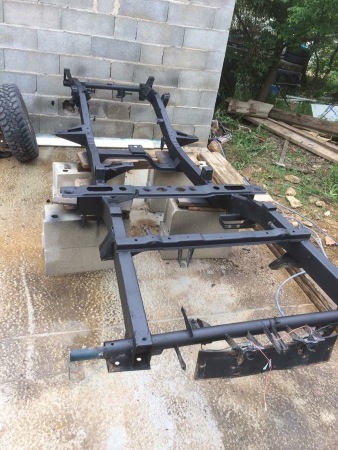

démontage complet du chassis pour nettoyage et blaxonnage
blaxonnage

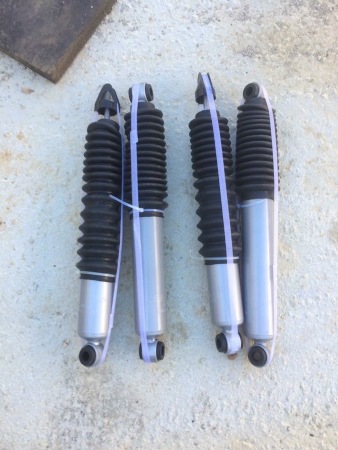

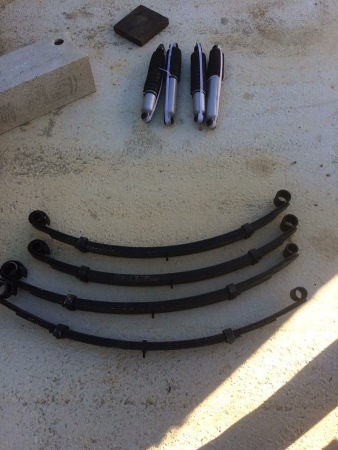

le kit rehausse

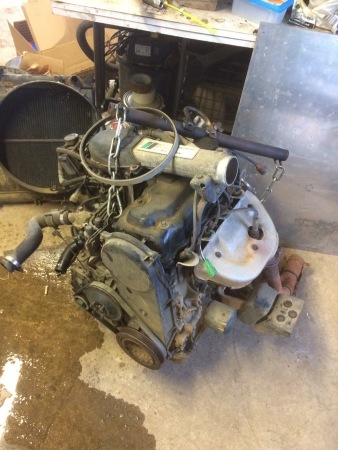

le moteur

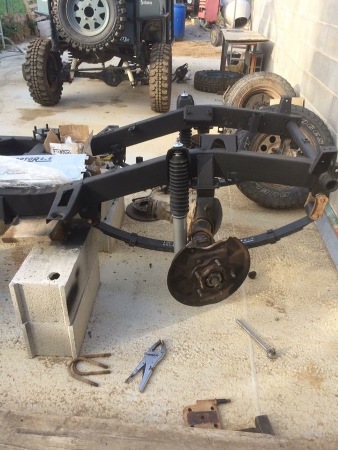

montage du pont avant

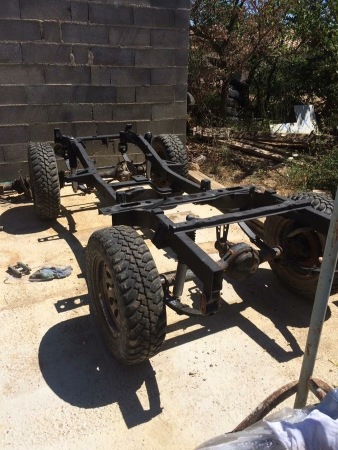

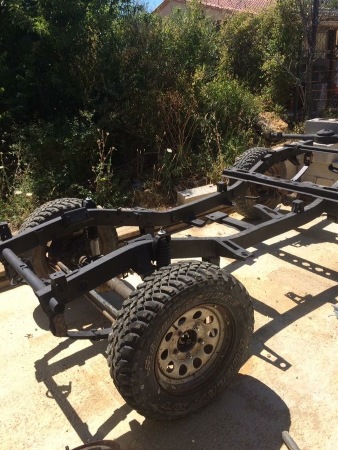

montage pont arrière et chassis poser sur ses roues

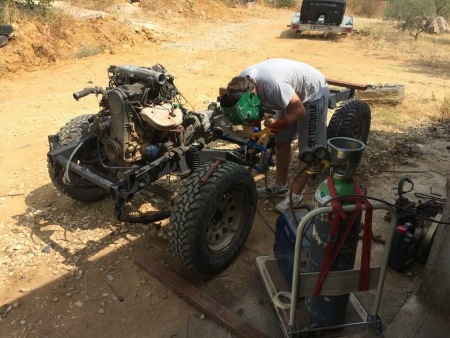

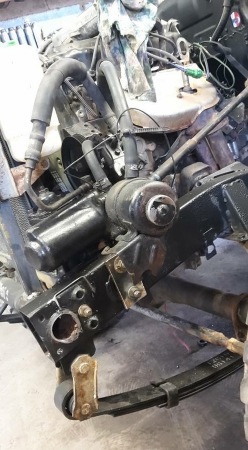

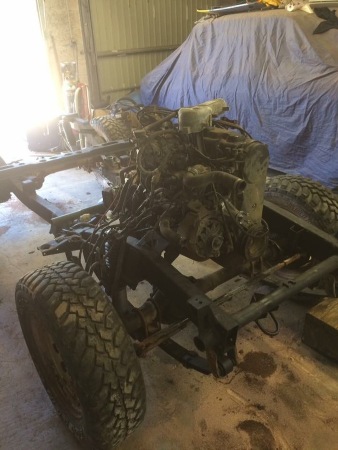

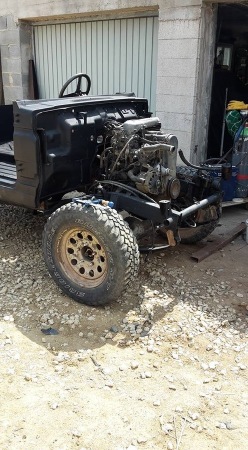

montage du moteur

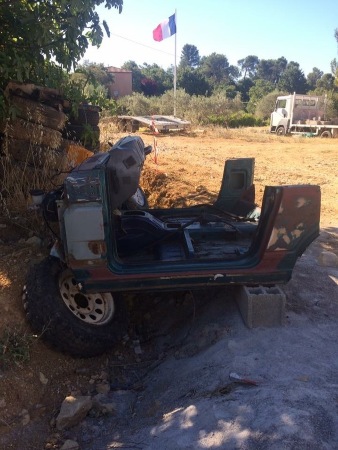

decoupage de la caisse pour faire un trail back

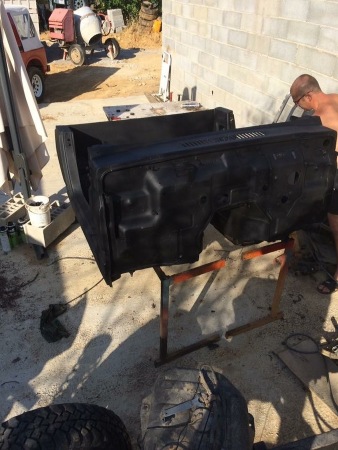

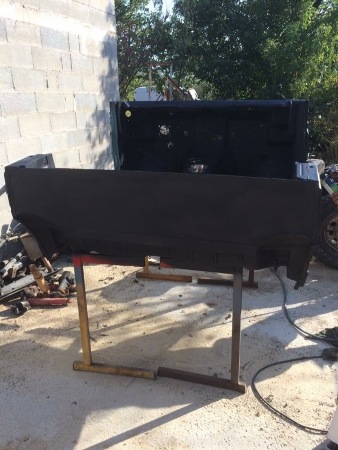

blaxonnage complet de la caisse avant peinture
fabrication du body lift

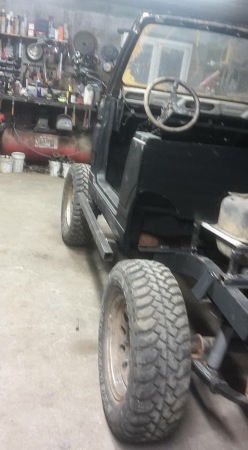

pose de la caisse
fabrication des barres laterales

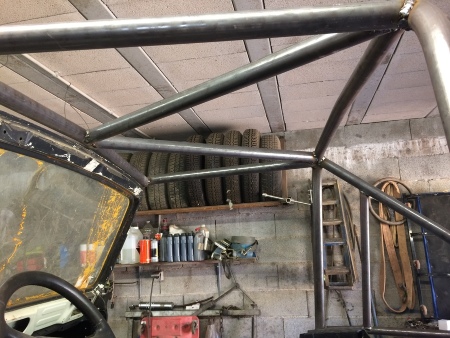

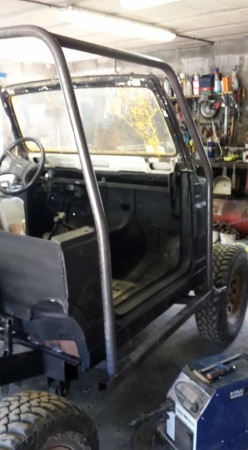

début de l'arceau

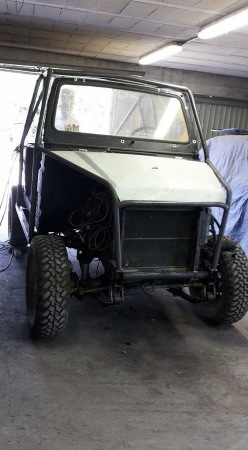

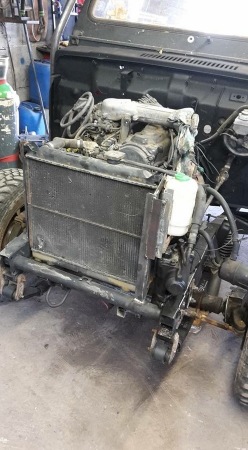

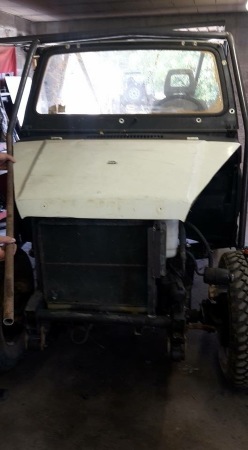

adaptation du radiateur et de la direction assistée

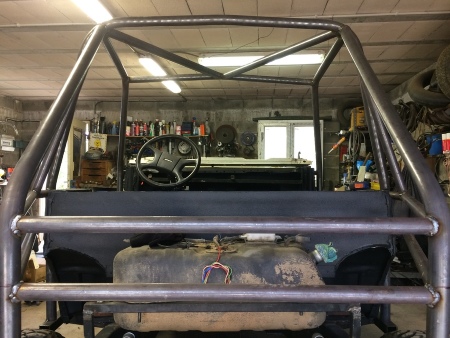

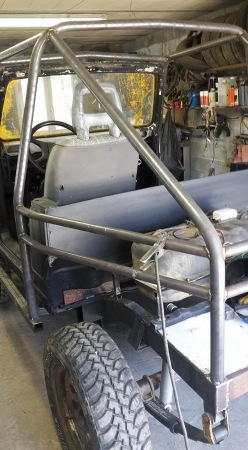

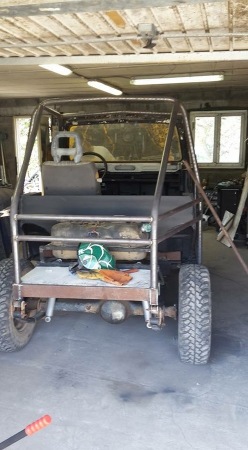

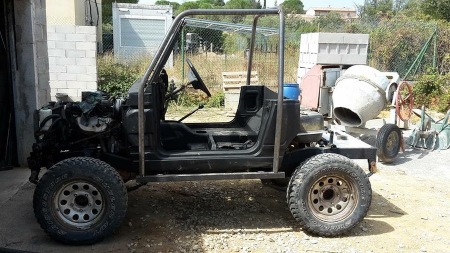

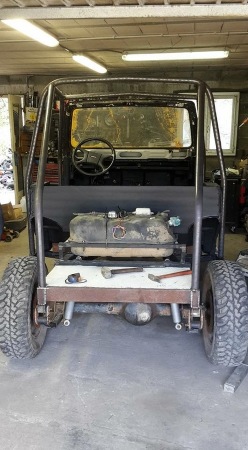

arceau presque fini
22 h on est a fond

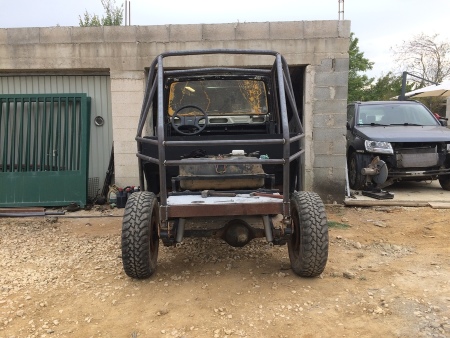

voila pour le moment il reste quelques bricoles sur l'arceau pour qu'il soit finit
ainsi q'une bonne partie de la mécanique


Romzj83

Promeneur bitumé.
Prépas XL
c'est du beau boulot, hâte de voir ce que ça va donné au sigalou :wink:


Coincoin83

Promeneur bitumé.
Prépas XL

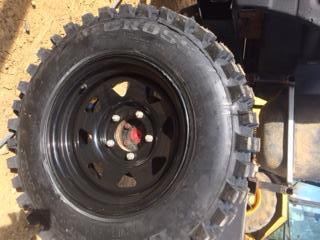

salut a tous demontage de l arceau pour le peindre et montage des nouvelle jante et nouveau pneu



Dernière édition par un modérateur:

Coincoin83

Promeneur bitumé.
Prépas XL
voici les derniere photo pour le moment il et bientot fini si vous aver des conseil ou remarquer tout est bon a prendre merci
voila pour le moment jessayerai de continuer plus tard


Coincoin83

Promeneur bitumé.
Prépas XL
bonjours a tous voila presque fini reste les blindage les premier essay dimanche


Coincoin83

Promeneur bitumé.
Prépas XL

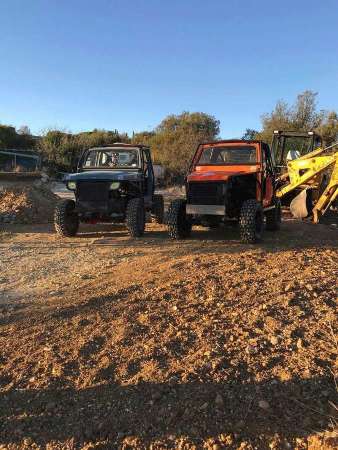

voila terminer les mien et celui de mon pere
Poste automatiquement fusionné:

bonjour a tous voici les nouvelle modif de mon proto
montage ressort avec pont de jimny bloquage avant et arriere
boite de transfert 6/5/1
pneu 285/75/16
on a augmenter la largeur longeur et hauteur

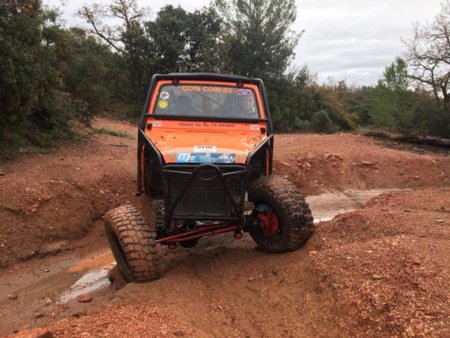

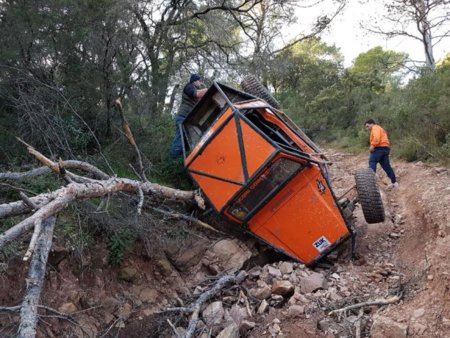

les essaye concluant manque encore un peut de stabiliter :lol:
