[Toyota] Proto BJ

Quentoy

J'ai peur un trottoir!
Prépas XL
Salut les :pirate:

Voila je vais enfin vous présenter ma p'tite prépa (qui est toujour pas finie) ...
Je préfère vous prévenir, je suis qu'un tout petit amateur qui est pas du tout du métier :iconfused: donc vous ne verrais pas de calcul d'angle et de longueur de tirants ou même de cintrage de dingue comme on peut voir dans vos superbe prépa ...M
on frère m'aide beaucoup dans ce projet...

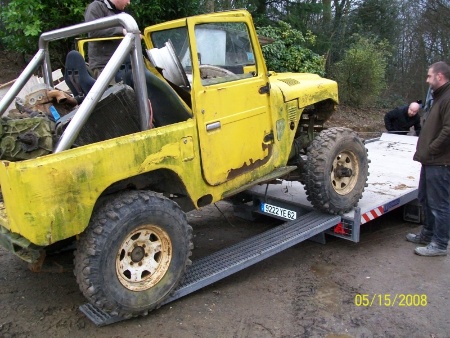

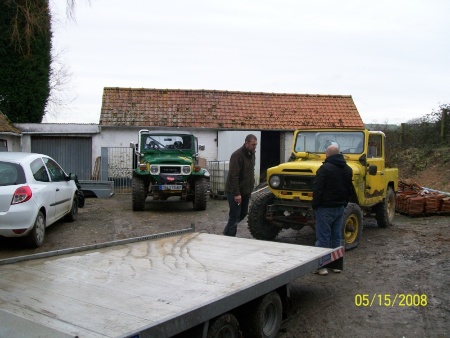

Aller assez de blabla, voila le BJ a sont arrivé:




Il y a plus de moteur et la carrosserie a pris cher...


Les modifs :

Châssis LJ 73
Moteur boite auto Jeep Cherokee 4L
Pont Patrol GR
4 amortisseurs Airshocks

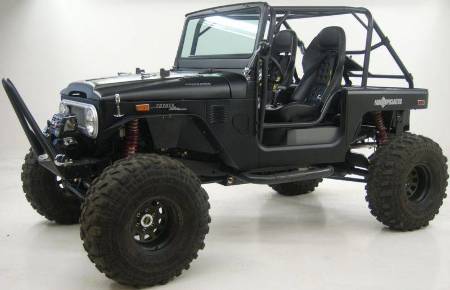

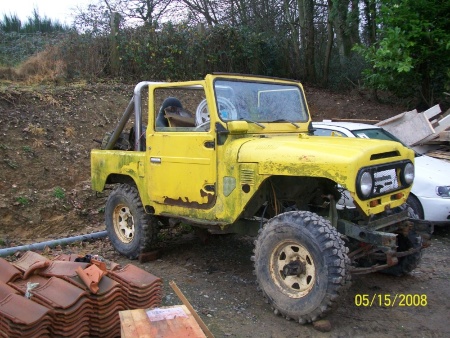

L'idée est d'arriver a ça:

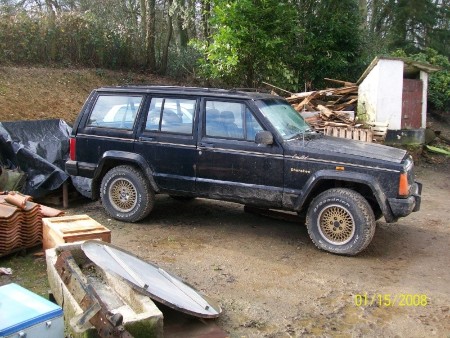

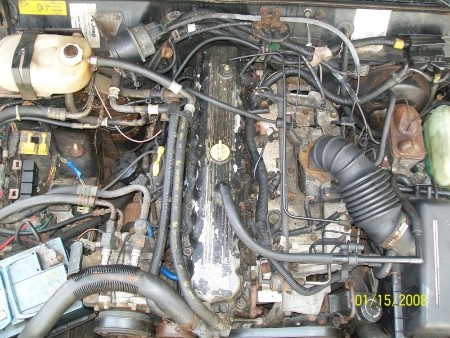

J'ai également acheté un Jeep cherokee 4L complet:

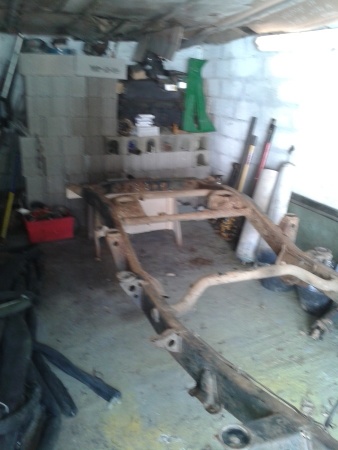

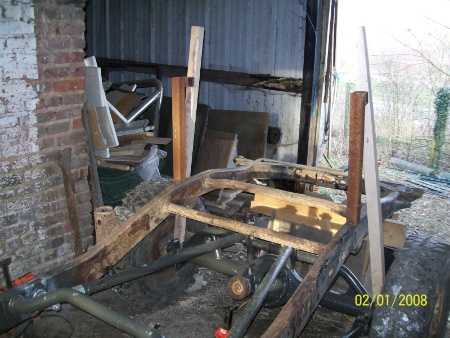

voici le châssis :

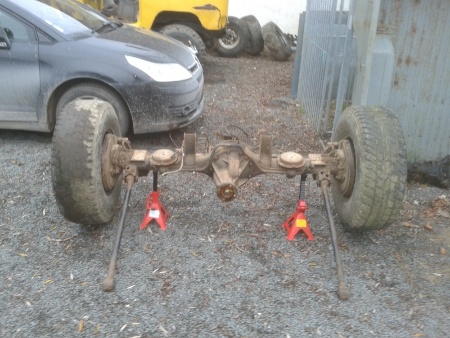

le pont arrière :


il a subit quelque modif :
nettoyage et découpage des supports d'amorto ,ressorts et tirants
refabrication des support d'amortos pour les fox ainsi que les support de tirants

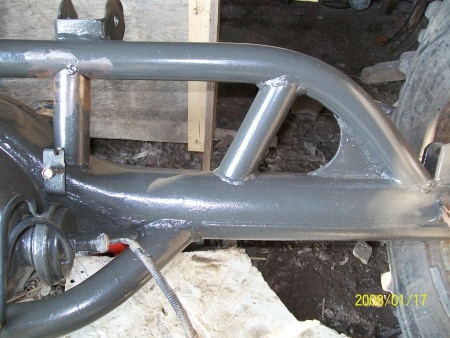

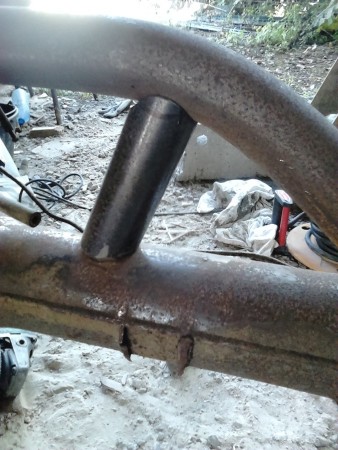

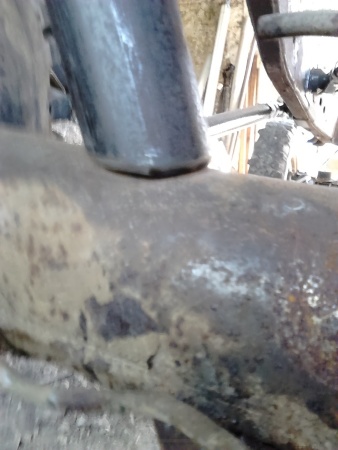

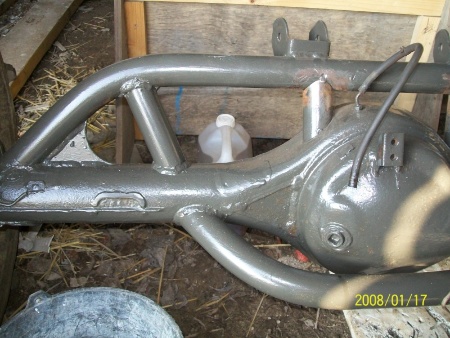

fabrication d' un tubes cintré pour protéger la boule de pont avec le bloc d' origine :

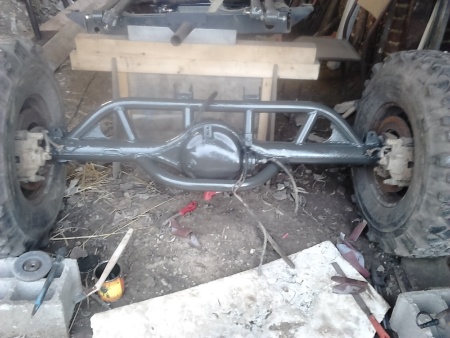

ensuite soudure finale et mise en peinture ( merci le frangin )






on passent aux tirants arriére j' ai couper un tirant de gr en deux démonté les silent bloc

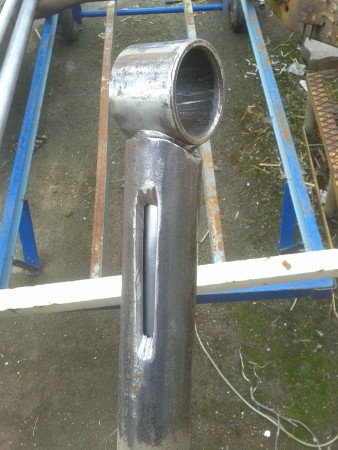

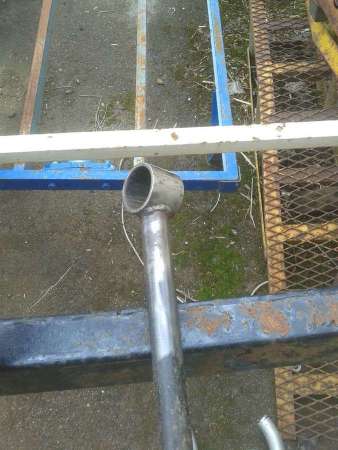

ensuite réaliser 3 fentes d'environ 10 cm puis soudé le tirant d'origine dans l'autre tube :

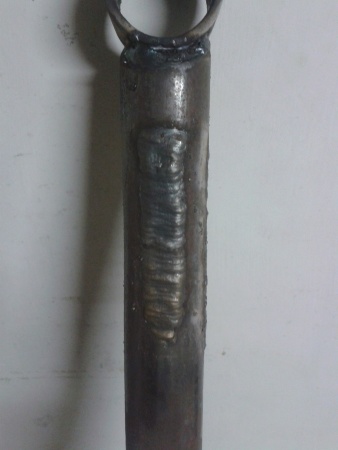

ensuite soudure




de l'autre bout un écrou a été soudé pour y mettre une rotule unibal puis peinture :

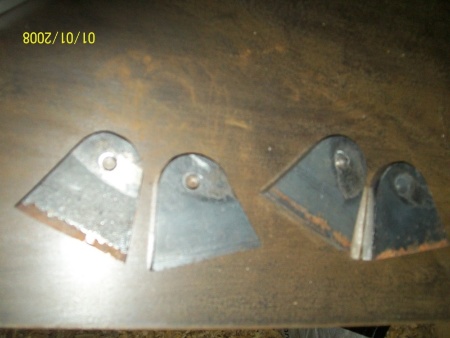

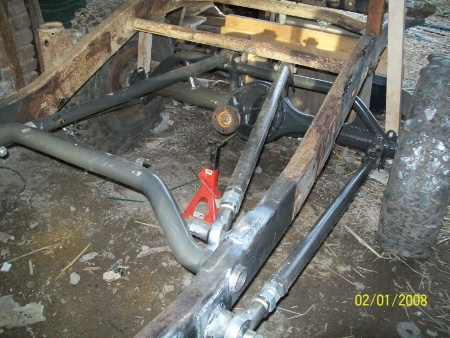

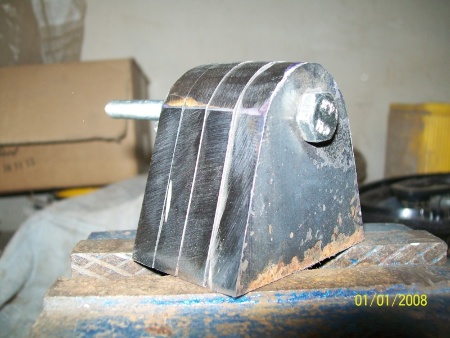

support de tirant (coté châssis)

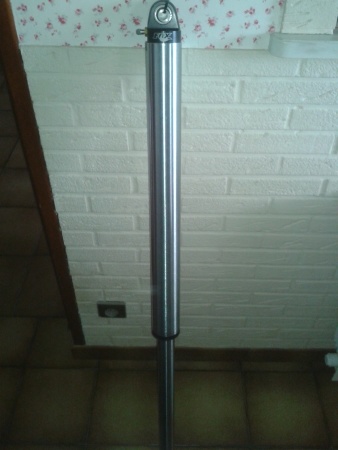

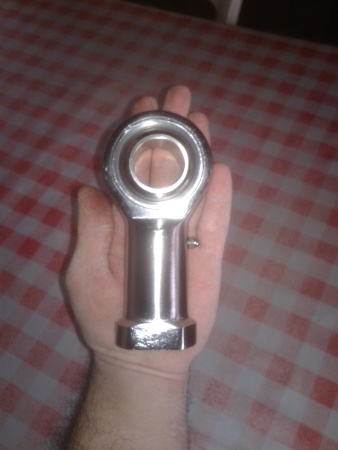

rotules uniball en diamètre 30mm ainsi que 2 amortos :

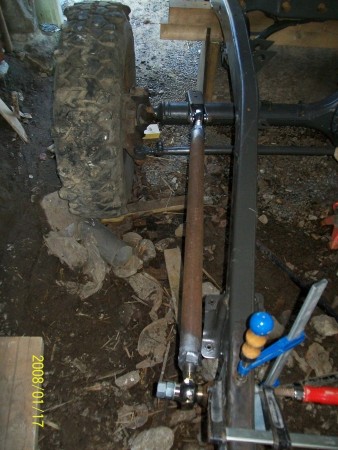

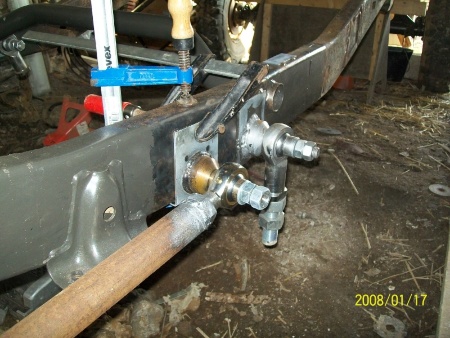

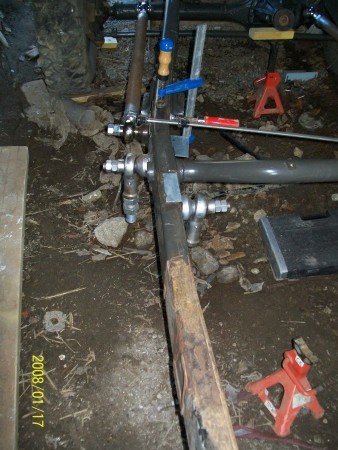

les supports de tirants sont soudés sur une cornière qui elle est soudée sur le châssis (enfin elles sont que pointées pour l'instant )





niveau pont avant :
j'ai coupé les supports d' amortisseurs ,de ressorts et de tirants puis mit une couche de peinture

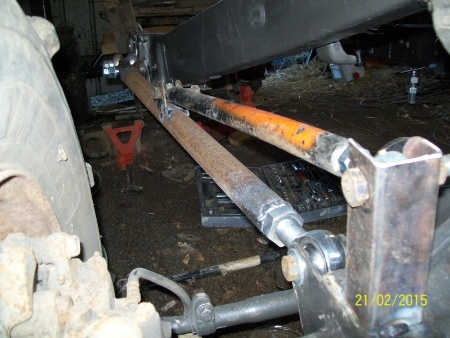

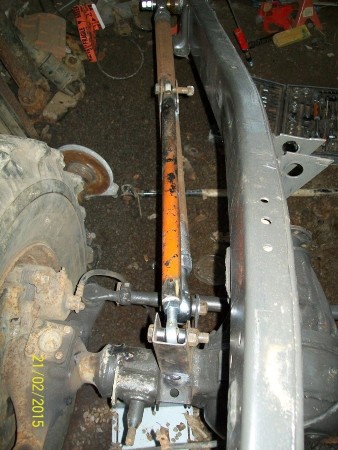

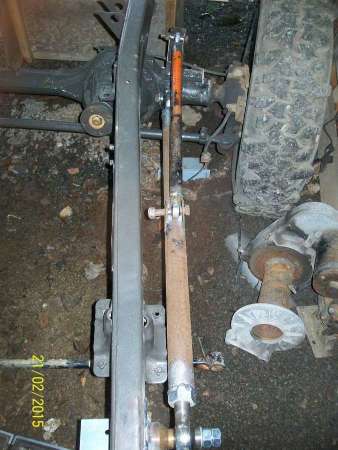

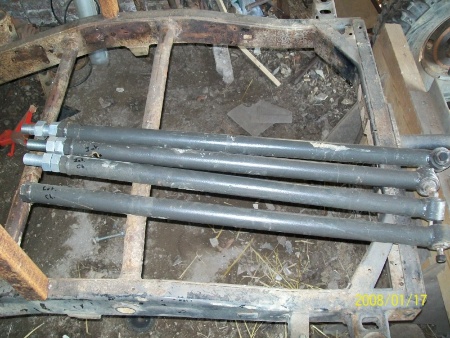

réaliser les tirants inférieur

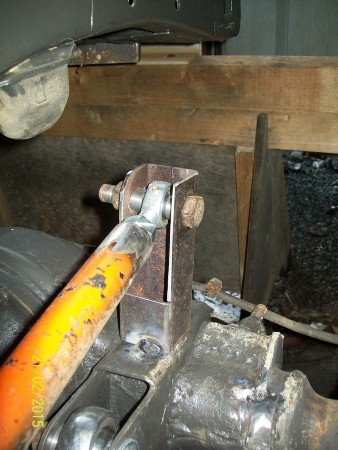

réalisation du support de tirant de pont supérieur pour l' avant ( il y en auras qu'un tirant si sa va bien comme ça ba sa resteras comme ça icon_wink.gif )

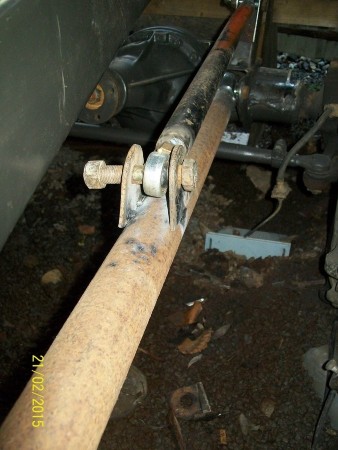

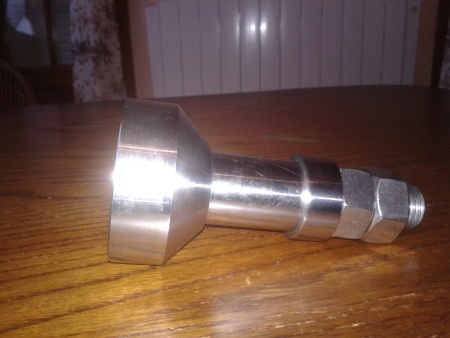

puis réalisation du tirant j' ai coupé les extrémités d'un tirant de gr d'origine pour y souder un écrou de chaque coté pour mettre des rotules unibal en diamètre 16 mm :











[HR][/HR]

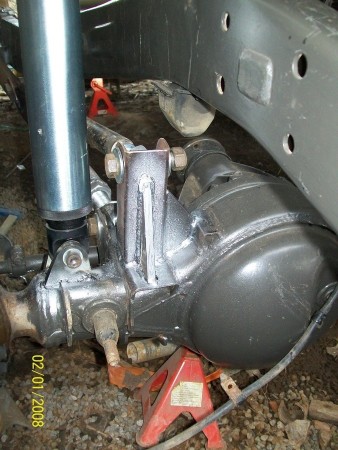

supports amortos:

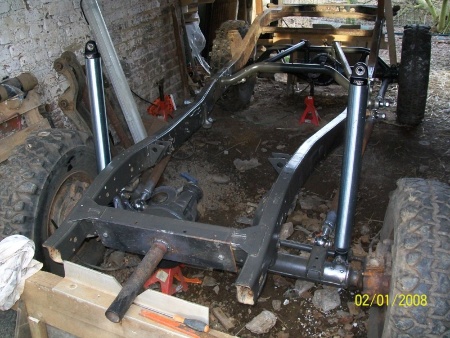

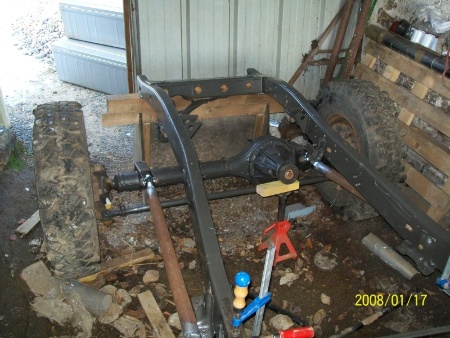

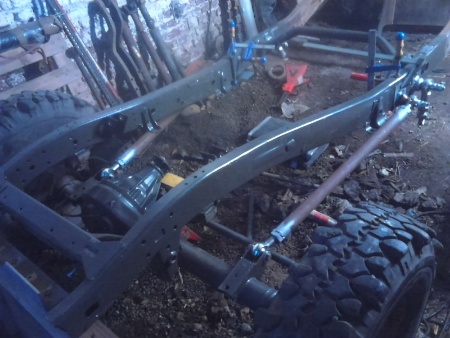

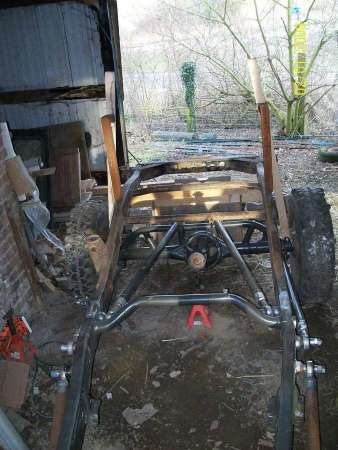

pose du pont arrière :

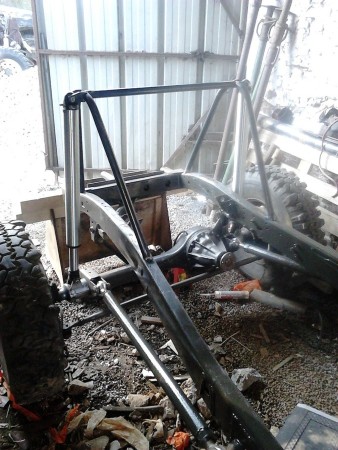

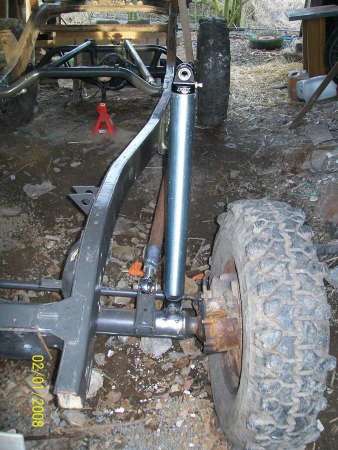

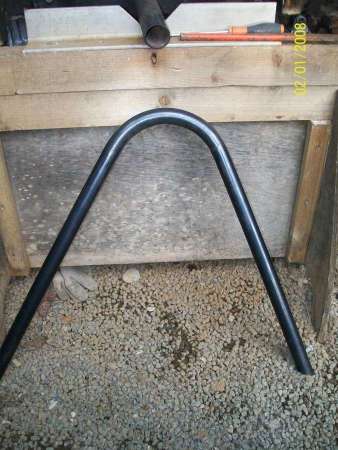

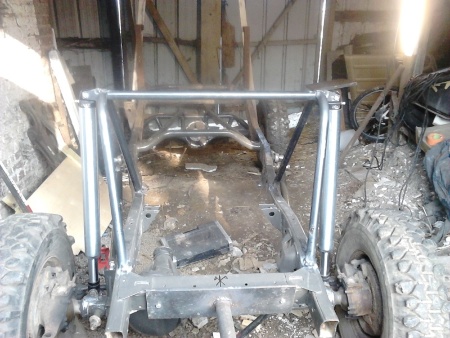

on a également posé les support d' amorto sur le pont avant puis cintré les "A" qui servirons de support d' amortisseur sur le châssis :





[HR][/HR]

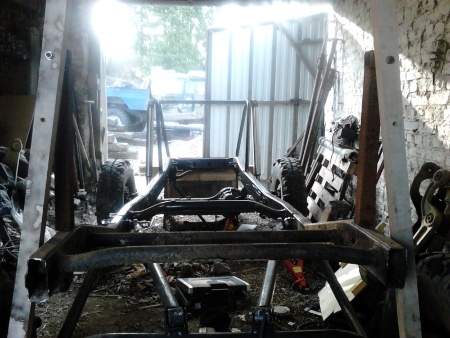

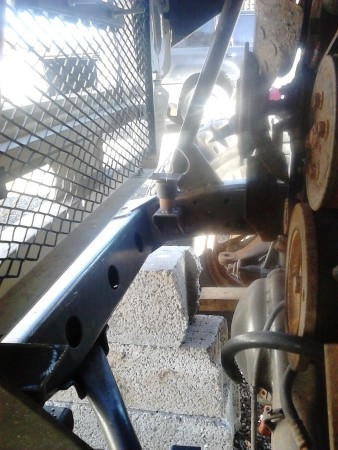

j'ai posé les supports d'amorto au châssis un peu galère cette affaire ...






puis j' ai coupé le châssis à l'arrière il seras a recouper après mais pour l'instant il seras bien comme ça

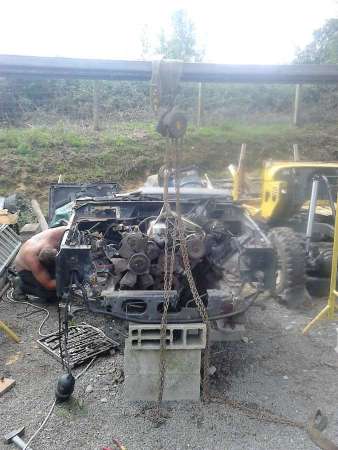

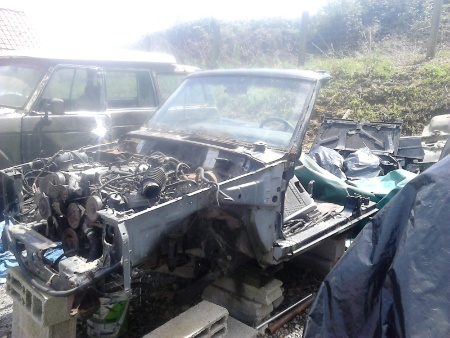

j'ai un peu joué de disqueuse sur le jeep icon_lol.gif :

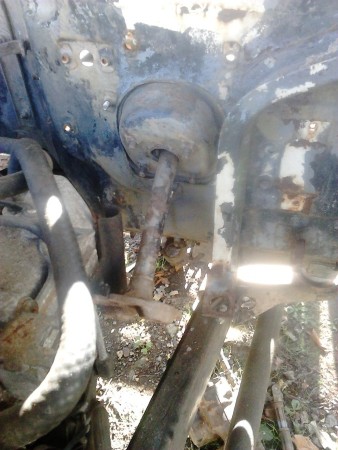

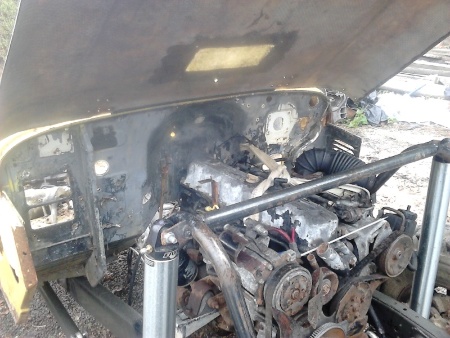

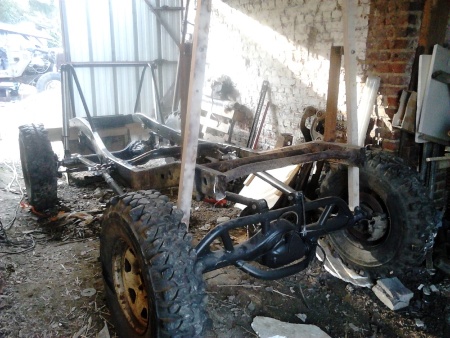

Dépose du moteur boites du cherokee puis pose sur le châssis du bj:

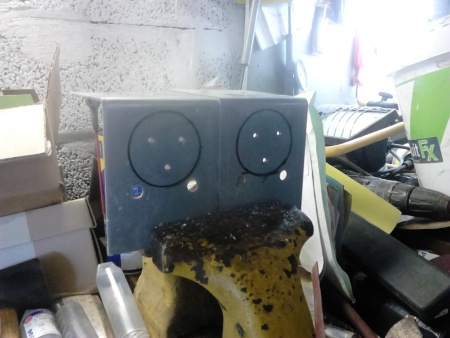

Les supports du moteur sont provisoire, j'ai fait plier de la tôle de 5 mm d'épaisseur pour réaliser "les vrais" supports.

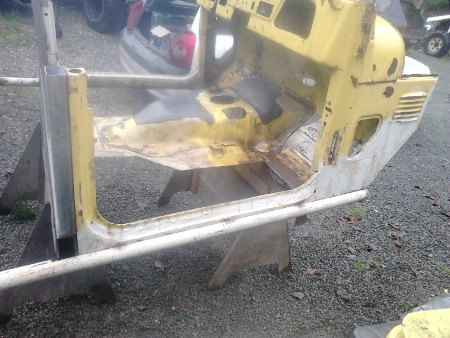

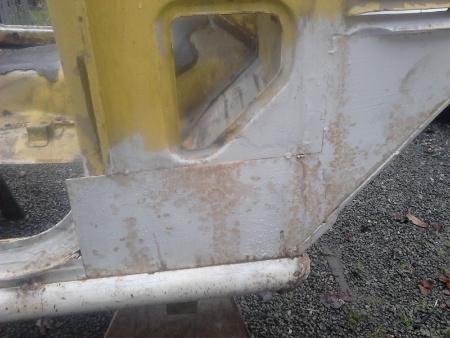

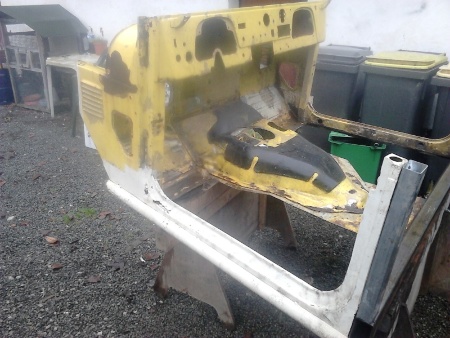

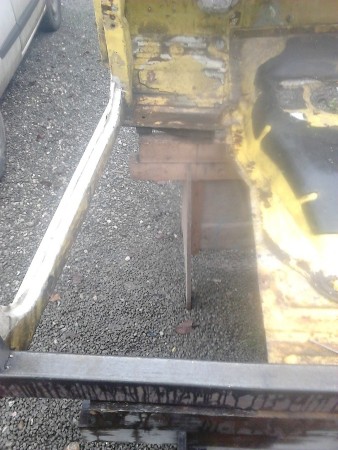

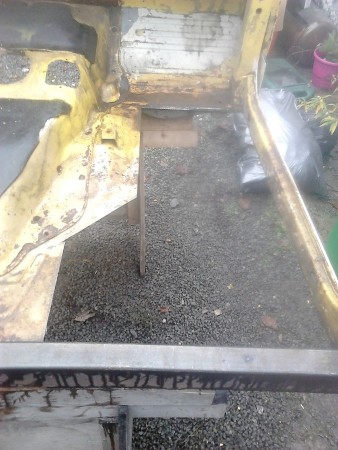

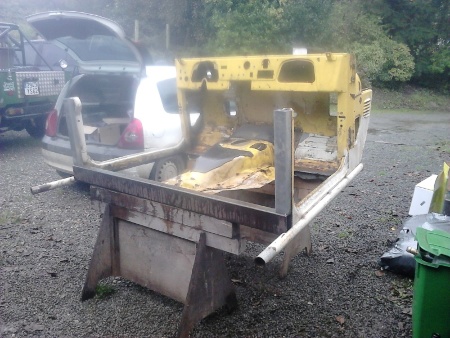

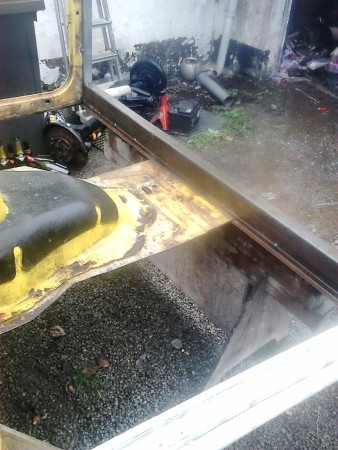

Alors découpe du plancher, découpe du renfort de caisse derrière les sièges puis re fabrication en 100 x50 mm, ainsi qu'un morceau de carrosserie en 1 mm d'épaisseur et pour finir pose d'un tube de 50 mm de diamètre pour réaliser les bas de caisse:













Alors pose de la caisse sur le châssis:
Les supports sont que pointés pour le moment...




J'ai mis la baie de pare brise juste par curiosité icon_wink.gif

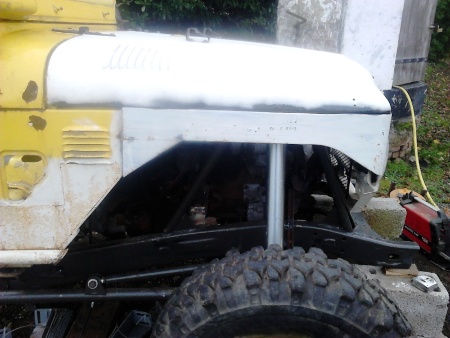

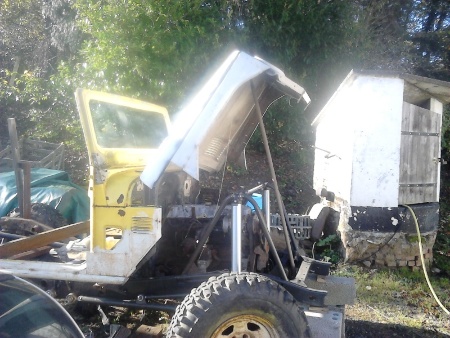

Ensuite j'ai boulonné la calandre au capot avec les joues d'aile:







J'ai également fabriquer les butées de capot:

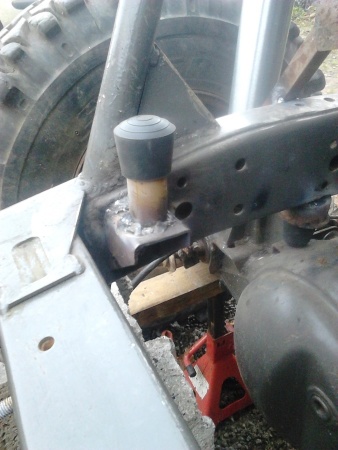

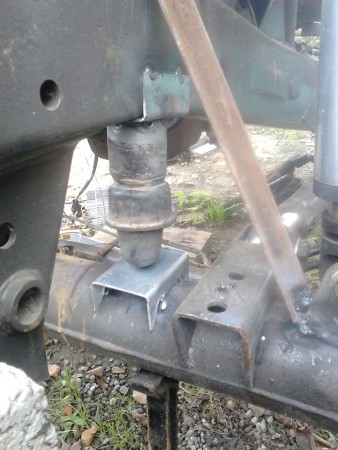

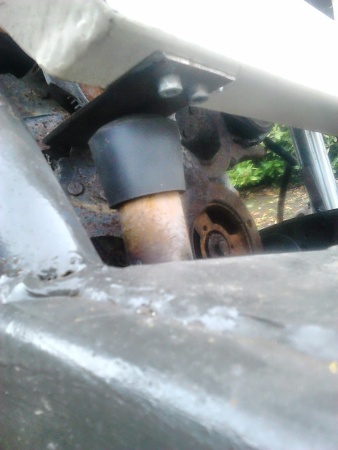

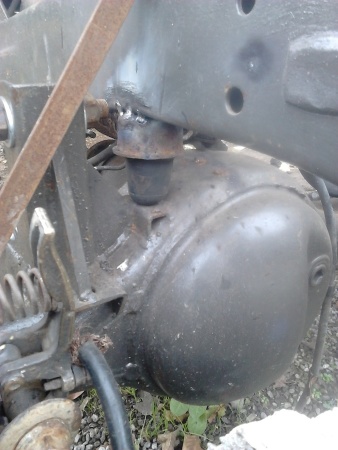

Fabrication des butées de pont ( j'ai récupérer celle du cherokee):











J'ai aussi remonter ma colonne de direction là il va y avoir de la modif icon_pale.gif avec les supports d'amorto je ne peut plus placer le boitier de DA et la colonne tape dans le moteur....

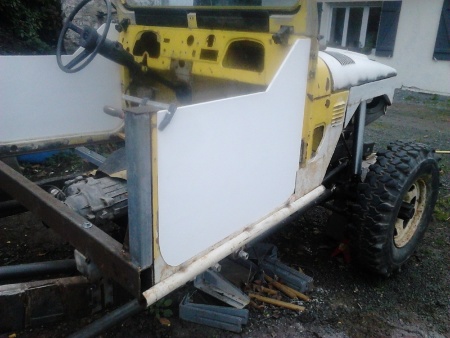

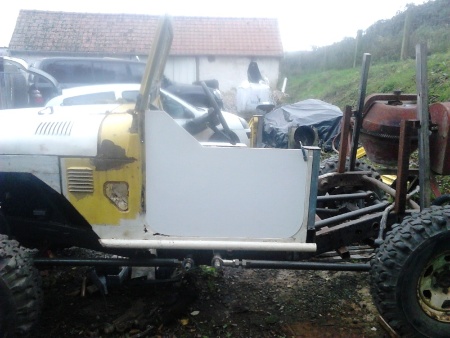

fabrication des demi-portes en pvc Komacel (10mm d'épais):





.




[HR][/HR]

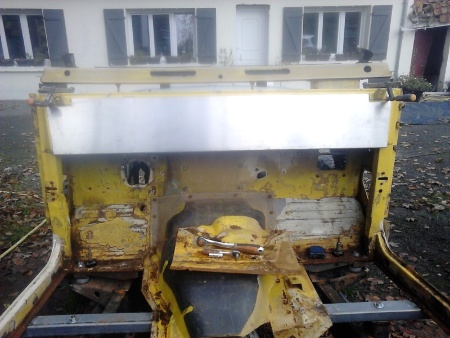

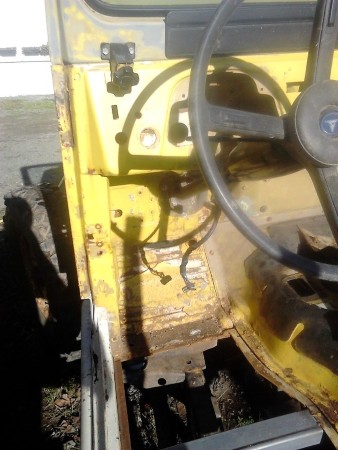

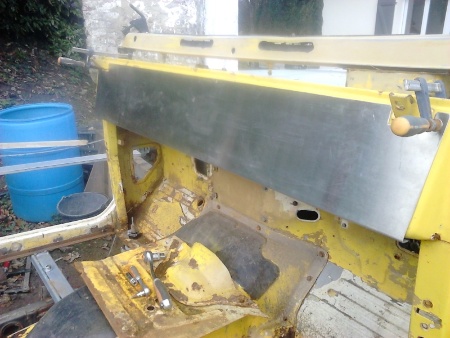

j'ai recouvert le tableau de bort d'une tôle inox:







Elle seras collé et riveté.



- - - Mise à jour - - -

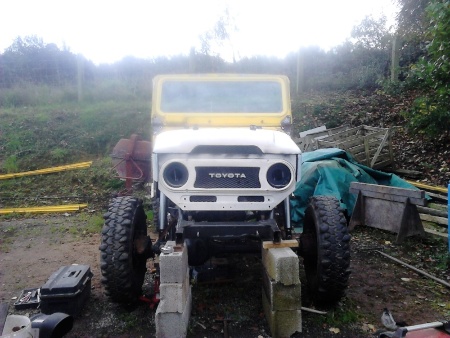

Voila où j'en suis pour le moment....
Maintenant j' ai un gros problème (pour moi) c'est que ma sortie de boite de transfert et la sortie de pont avant sont pas aligné...

Comment je peux faire pour retourner ma boite ?? Sur un autre post vous aviez répondu que c'était possible de retourner mais comment faire ??
Merci beaucoup pour vos réponses :wink:


Wil

Franchisseur Extrem.
West coast Trollers
Prépas Hardcore
Il me semble que la bt du cherokee sort à gauche à l'avant :icon_rolleyes:

2 solutions :

Adapter une bt ou bv bt avec sortie à droite genre gr

Couper le pont avant pour avoir la boule de pont à gauche


Quentoy

J'ai peur un trottoir!
Prépas XL
Il me semble que la bt du cherokee sort à gauche à l'avant :icon_rolleyes:

2 solutions :

Adapter une bt ou bv bt avec sortie à droite genre gr

Couper le pont avant pour avoir la boule de pont à gauche


Oui effectivement la sortie de la boite est coté chauffeur hors celle du pont de gr est coté passager...
Couper et modifier mon pont m'embête un peu car j'ai déjà souder toutes mes modifs
J'aurais préféré retourner ma boite mais si il y a pas d'autre solution j'aurais pas le choix...


Florent

Chouette le goudron a disparu!
Prépas XL
tu peux acheter, un mot boite V8 de range :smile:


Gpw03

Un rocher! où ça?!
Prépas Soft
j ai hâte de voir la suite ....
pour le pvc tu a trouvé sa dans quel type de magasin


Royco17

Franchisseur Extrem.
Prépas XL
Militant Pirate4x4
j ai hâte de voir la suite ....
pour le pvc tu a trouvé sa dans quel type de magasin
grand magasin de bricolage et toutes les enseignes pro du bâtiment doivent avoir, les grosses quincaillerie aussi, mais attention c'est très souple, et ça se colle pas bien, les panneaux de pub sont souvent fait avec aussi.


Rangev8

Débusqueur
Prépas Hardcore
Si c'est vraiment du Komacell, attention c'est un matériau cassant , pour des portes ce n'est pas bon , c'est même dangereux. On utilise souvent ça en soubassement dans certaines menuiseries alu . Un bon coup de pied dedans et on passe à travers !!! Alors sur un 4x4 en franchissement.....! :icon_frown: (J'en avais mis sur les 1/2 portes du range , ça n'a même pas tenu une sortie et poubelle ! )


Quentoy

J'ai peur un trottoir!
Prépas XL
Effectivement j 'ai eu ça chez mon fournisseur de menuiserie,
Je les eu gratos alors elles iront le temp qu'elle tiennent :wink:
J'ai prévue des fers plat à l'intérieur des portes reboulonner sur les charnières (pour les rigidifier et aussi pour les alourdir un peu ...)
C'est peu être un mauvais choix mais je verrais bien se que ça donne sinon c'était du plexiglass mais je le garde pour mettre derrière les sièges ( je compte mettre le radiateur à l'arrière)



Je recherche les 4 charnières de porte celles qui sont boulonner sur la caisse ???
Si quelqu'un a ça je suis preneur.


Ch'monnio

Promeneur bitumé.
Prépas Soft
Beau projet tout en gardant la gueule du BJ, j'adore :Super14:


Defv8

Un rocher! où ça?!
Prépas XL
retournes ton transfert quentin :wink:
demande a fabien de fontaine ou a ludo


Cripz

Chouette le goudron a disparu!
Prépas Soft
le pont de XJ n'est pas bon pour ton projet?
Tu fait comment pour le faisceau?


Bastien40

Promeneur bitumé.
Prépas Soft
plus de nouvelles de ce bj??
