Salut les pirates
Et oui enfin ça arrive @Pat.39.
Au programme une petite cure de jouvence pour le cournil :

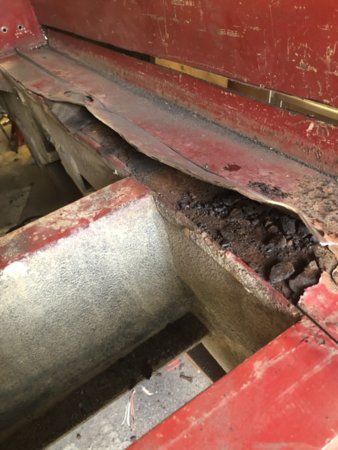

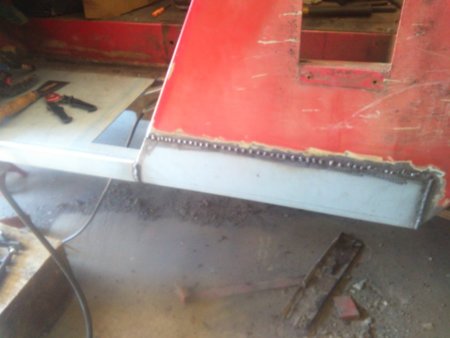

- Remise en état de la carrosserie et du châssis
- Remplacement des ponts par des toyota LJ70 + Bloc
- Montage de lames Trail gear +4"

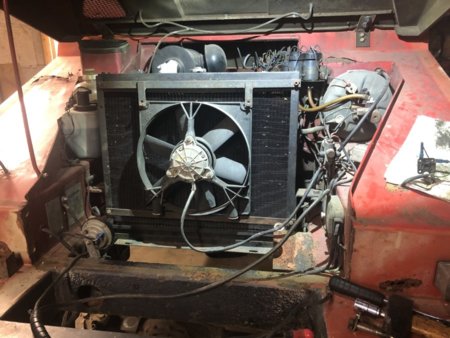

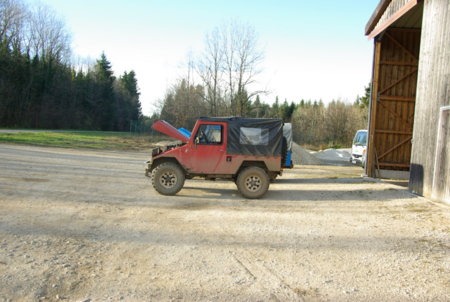

Avant les travaux
scd28 alex (9).JPG

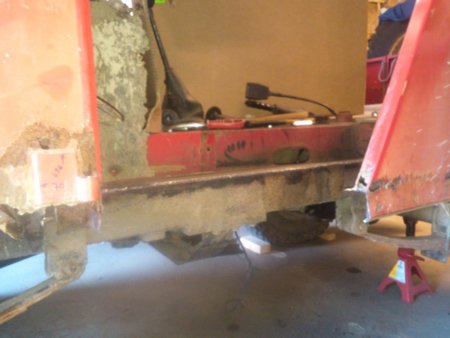

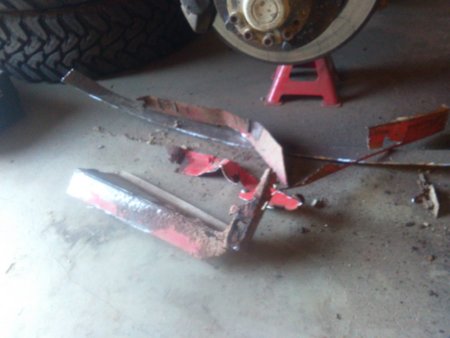

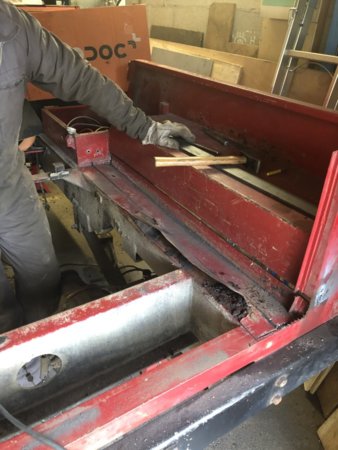

Debut des travaux

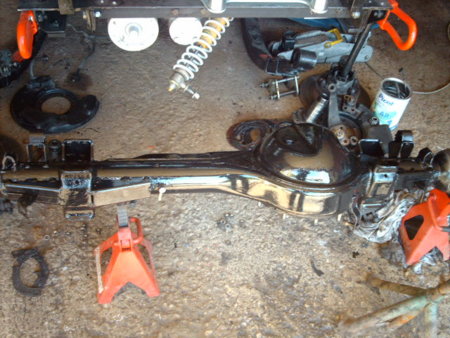

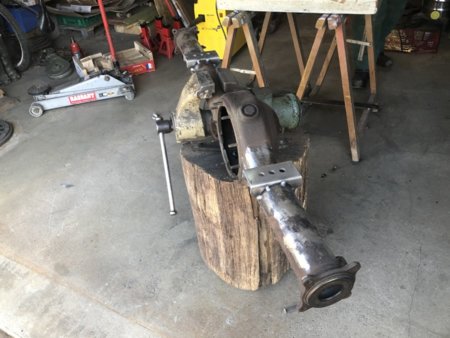

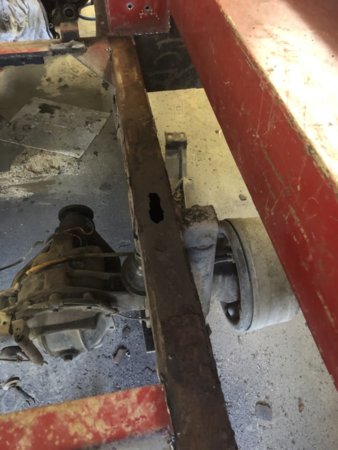

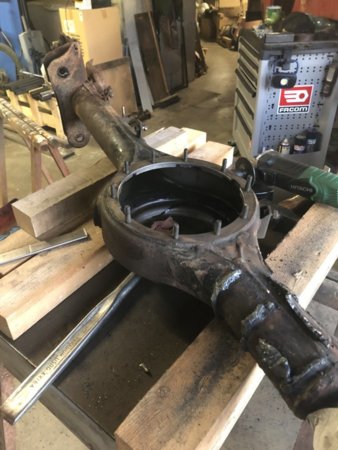

Le pont avant est en cour de nettoyage


Stephh.

Un rocher! où ça?!
Prépas XL
Bon début de sauvetage.:Super14:


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
merci.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Aaah voilà de très bonne nouvelle .
J'attends avec impatience la suite .
:Super14:


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Et oui tout arrive Patrick. C'est Alex qui s'occupe du post.

J'attends une palette des US de chez poly performance pour les suspensions et deux ou trois babioles. Notamment la suppression de la cale qui s'écrase pour le réglage du pignon et le remplacement des roulements de pivots par le montage des trunion bearing pour plus de solidité. Une petite question, quelqu'un a déja roulé avec un hi pignon toyota sur le pont ar. nez de pont Av monté à l'Ar. Merci de vos retours d'expérience. Tu vois Patrick je suis à fond. Tu passes quand tu veux je suis toujours preneur de conseils, même les plus farfelus, "tout est possible, tout est réalisable........etc....y en à qui on essayé.......

Pour Stephh, sauvetage (acheté neuf en 1985 juste pour faire du trial)+ préparation ( modifs) tout terrain.
Remonter la boite transfert pour l'angle ventral.
Empattement allongé , si techniquement possible. ( à voir avec les nouvelles lames).
Tout ce qui n'est pas soudé refait en alu.
Arceau modifié.
Porte roue de secoure modifié et allègé.
Direction assistée (de toy avec de prévu un vérin supplémentaire).
En fin de préparation un peu plus de couple.
En sachant qu'il doit rouler pour début Mars.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
J'attends une palette des US de chez poly performance pour les suspensions et deux ou trois babioles. Notamment la suppression de la cale qui s'écrase pour le réglage du pignon et le remplacement des roulements de pivots par le montage des trunion bearing pour plus de solidité. Une petite question, quelqu'un a déja roulé avec un hi pignon toyota sur le pont ar. nez de pont Av monté à l'Ar. Merci de vos retours d'expérience. Tu vois Patrick je suis à fond. Tu passes quand tu veux je suis toujours preneur de conseils, même les plus farfelus, "tout est possible, tout est réalisable........etc....y en à qui on essayé.......

Pourquoi mettre un nez de pont avant à l'arrière ?
Il me semble que l'arrière est à 4 satellites et l'avant 2 .
Normalement le montage est possible , c'est une technique de dépannage pour les raideurs.
Tu supprime la cale d'écrassement pourquoi ?
Je sais elle st dure à comprimer , tu la remplace par une entretoise de HJ avec des cales de réglage ????


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Salut Pat.
Je supprime la cale d'écrasement pour ne pas avoir à resserrer l'écrou du pignon d'attaque et limiter les fuites. En plus je met un joint spécial.
Le nez de pont c'est pour que l'arbre de transmission arrête de caresser les rochers. L'entretoise vient des us. Je change aussi les barres de direction par des modèles de chez trail gear. Demain je ne bosse pas, si tu veux , passe nous voir Pat.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
L'entretoise décrassement avait l'avantage de ne pas mettre des cales et chercher le bon réglage. Avec cette entretoise tu sers au couple et c'est fini. Les fuites avec ou sans ,c'était les roulements qui prenaient du jeux . L'inconvénient de ce montage c'est qu'il fallait changer l'entretoise avec le joint spi ..
Il faut que je vienne te voir....


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Tu peux passer, je ne travail pas jeudi.@+.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Le jeudi c'est restauration d'un toy BJ, mais je vais trouver un jour c'est sur et certain...


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Ce sera quand tu veux. @+


Hsmalex

Promeneur bitumé.
Prépas XL
Staff KOF
On continue à avancer sur le cournil même si ce coup si ont va être un peux bloqué tant que les pièces des US ne sont pas arrivées.

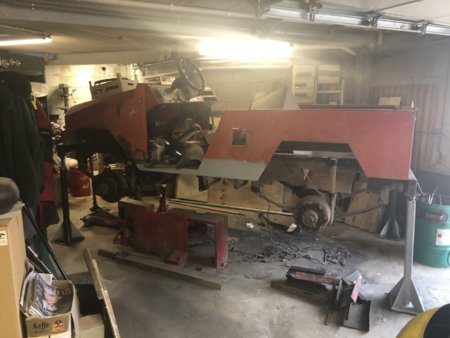

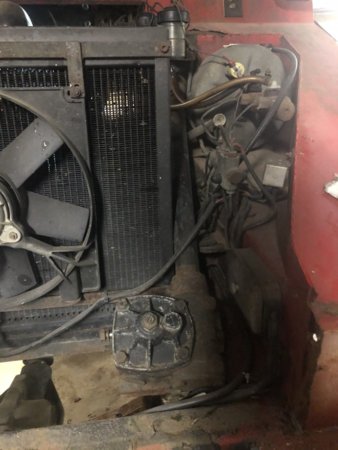

Ont a continué le démontage les 2 ponts sont démontés et toute la direction car ont reprend le montage complet Toyota ( colonne et boîtier )








Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Salut Philippe.
Bonne année à vous.
Tu as bien travaillé . Le boitier de direction (toyota) et monté à l'extérieur du châssis il me semble.
Pas facile à monter .

Petite visite du chantier .
Bravo Philippe et Alexandre.

Des nouvelles ???


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Il semblerait que le préposé au blog ai du mal à mettre les photos et le texte. Nous avons bien avancé. Je vais lui remonter les bretelles demain.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Ah les jeunes ....:mrgreen:


Hsmalex

Promeneur bitumé.
Prépas XL
Staff KOF

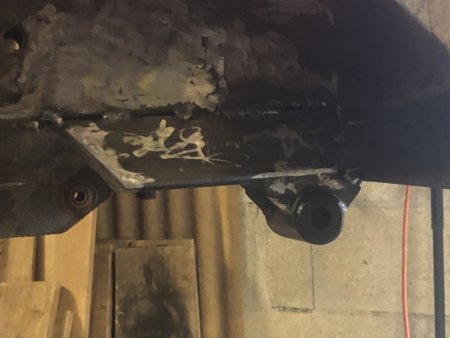

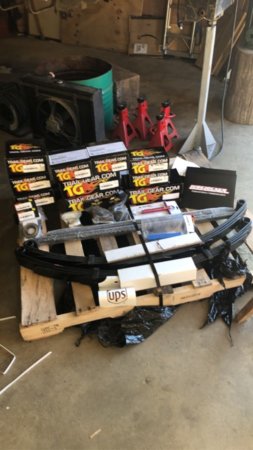

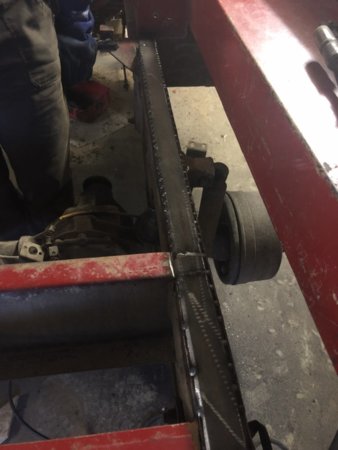

Les travaux ont repris avec l’arrivée de la palette de chez polyperformance. Les supports de lames arrière ont tous été enlevés, et les nouveaux sont en cours de fabrication.







Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Aaaaaaaaaaaaaaahhhhhhhhhhh
La suite la suite.:Super14:


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Avec toute la ferraille que l'on enlève j'espère qu'il va perdre un peut de poids.
Il me semble qu'il doit avoir d'autre photo. Pour l'empattement il en a pris un peut.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Alors ?
Vous en êtes ou ?


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF

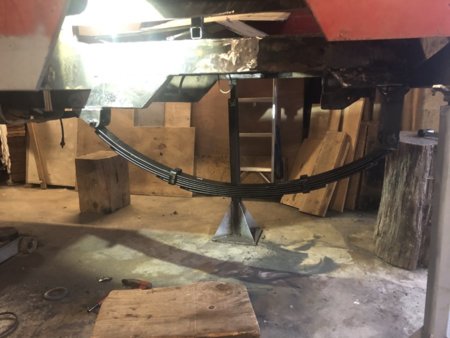

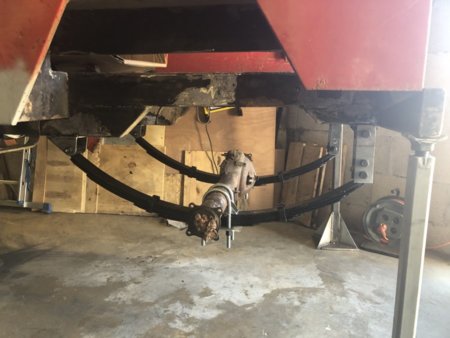

Nous allons poser la deuxième lame à l'ar, et mettre le corps de pont pour voir et controler les déplacement du pont. Plus divers modifs sur certaines pièces TG. C'est pas si simple les ressorts à lames.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Oui oui je sais ....

Alors , vous faites les timides?


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Non, mais le préposé au forum a la fleme de poster. Je vais reprendre le relais.


Seb25300

Equipe du site
Membre du personnel
Equipe du site
Et j'avais raté ce post Phil !!!

beau boulot, on pourra le voir en action a U4 alors?

bonne continuation,


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Normalement oui Seb.

Mais oui Pat39, tu seras un des premier à le voir et l'essayer.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Ah, j'ai hate de voir le cournil rouler et même de faire un tour avec ma sukette, pour voir les points communs ou différents, puisque l'approche et presque la même. Puis tu as peut être perdu la main :mrgreen::MDR85:
Bon aller, tu as un nouvel apn, fais voir les photos.


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
je vois que les anciens sont comme les gosses, très impatients. Je pense demain soir pour les photos.


300GE

Couteau entre les dents!
Prépas Hardcore
Alors les photos :biggrin:


Phil25

Chouette le goudron a disparu!
Prépas XL
Militant Pirate4x4
Staff KOF
Les photos sont arrivéeeeeeeeeeeeeeeeeeeeeeeeeeeee.

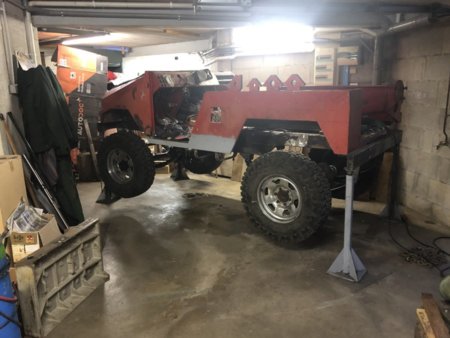

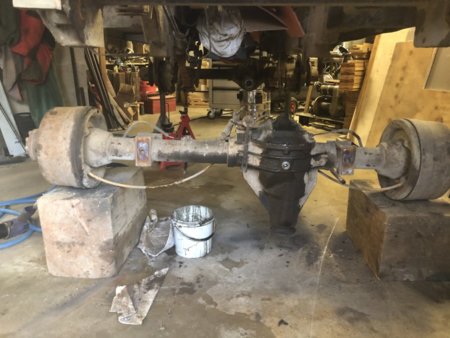

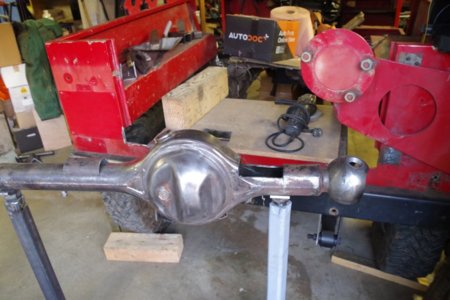

Le pont ar est en place.

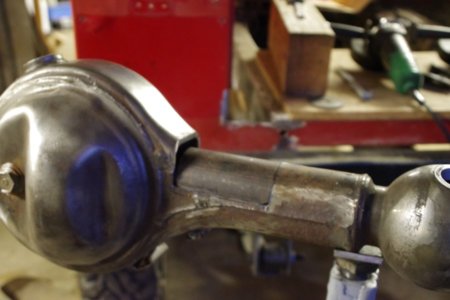

Le pont av est en cour de montage

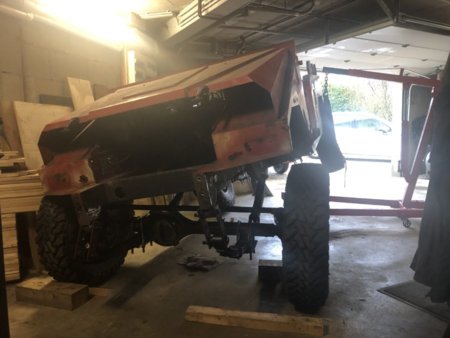

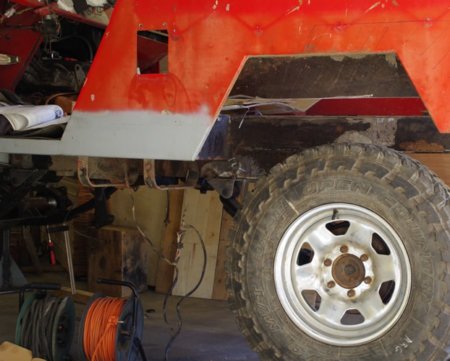

De retour sur ses roues après quelques mois en altitude.

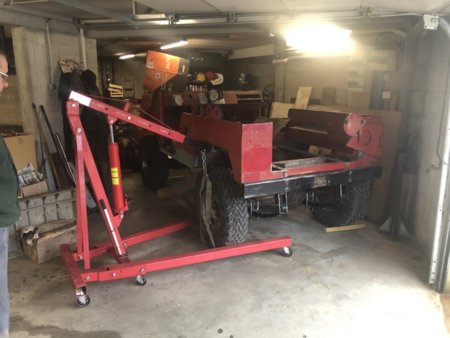

En approche pour l'atterrissage.

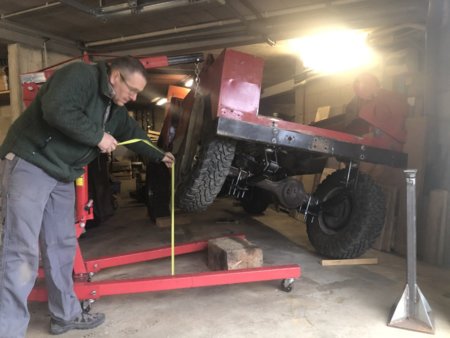

Posé, paré pour une séance d'étirements, l'apéros rampe nous voila.

Bonne surprise, de 20cm nous passons à 60cm.




Pedroland25

Hillbilly deluxe
Membre du personnel
Equipe du site

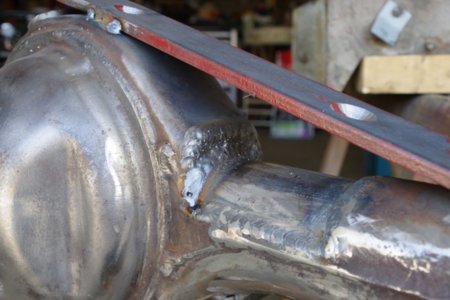

Sympa la modif pour le passage de lames, pas peur que ça cintre ?


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Ah, tu as trouvé une solution pour le pont avant .
Bon, il ya encore du taf , tu es confiné dans ton garage ?
Pour le cintrage mets un renfort au dessus ...
