[Autre] Remise en forme du cournil

Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga

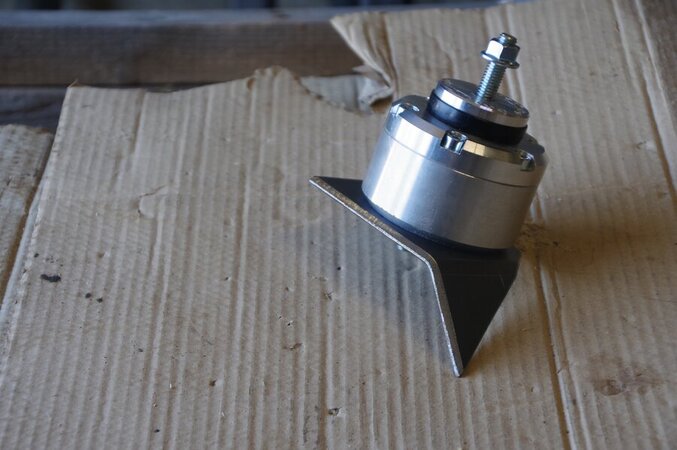

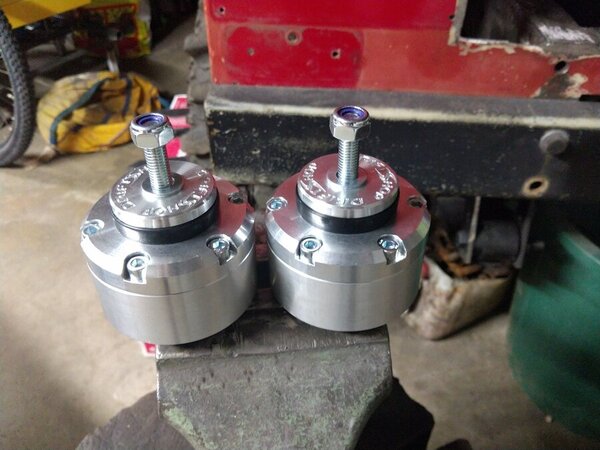

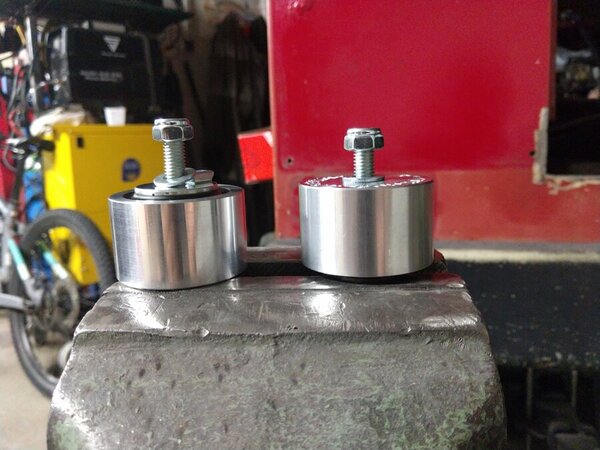

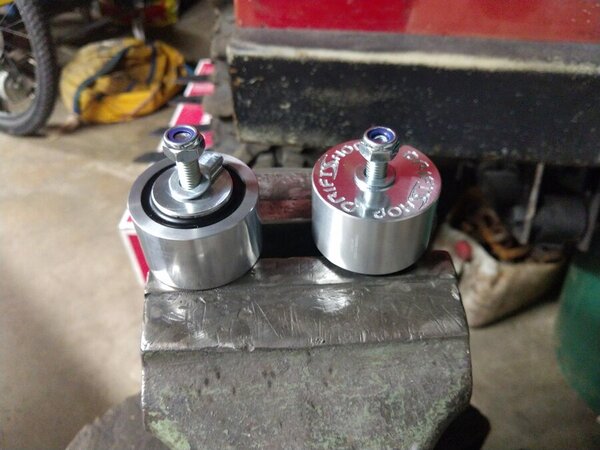

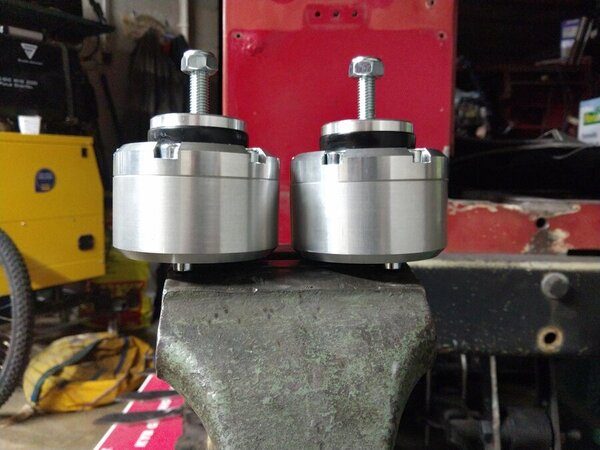

Quelques photos des silent-bloc.
Moteur.
Boites.
Voila voila.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Que de belles pièces .


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
la suite.

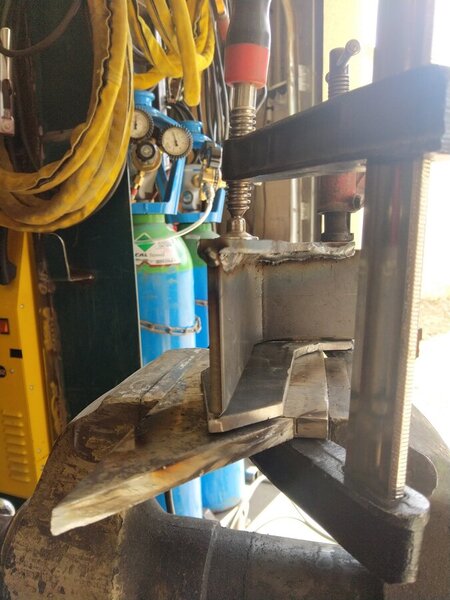

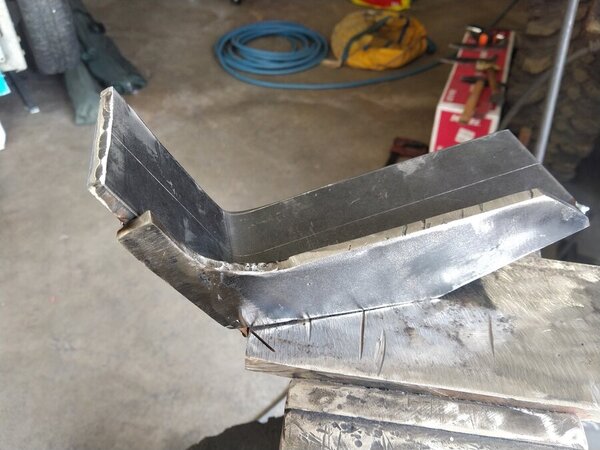

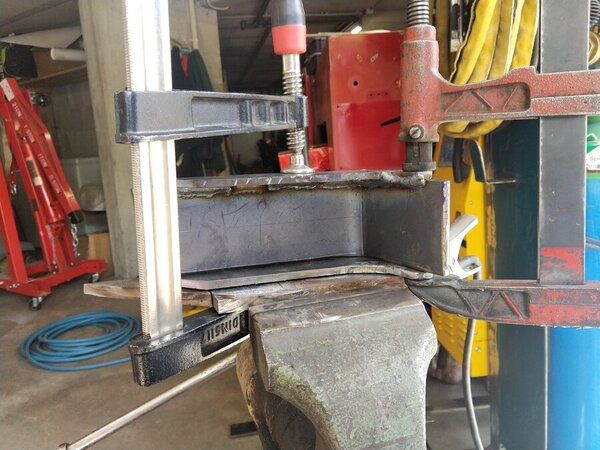

Découpe au plasma (pas de photo) du plat qui sert d'entretoise pliage et soudure.

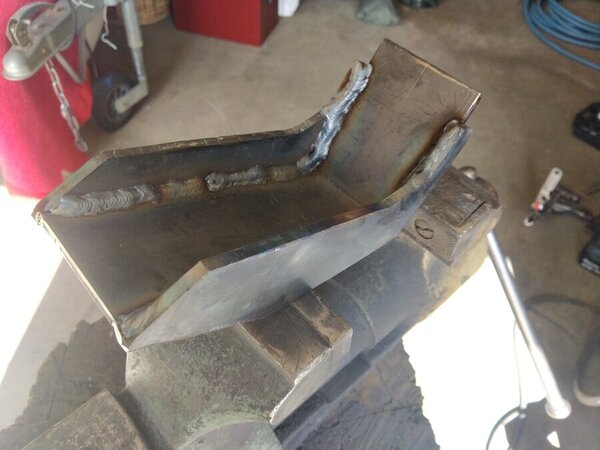

La pièce soudée.

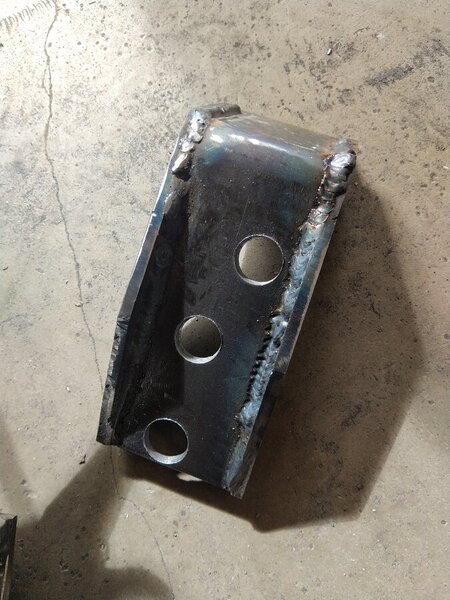

Perçage pour pouvoir visser le support au bloc moteur.

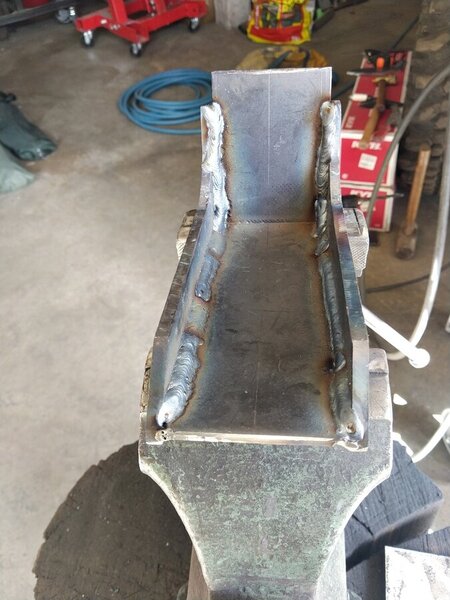

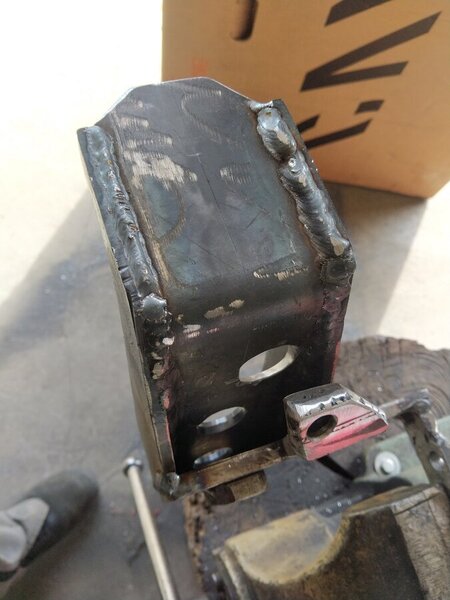

Chanfrein conséquent pour souder les deux cotés en mêmes temps et ovalisation des alésages pour passer la douille.
Et soudure.
Le résultat est satisfaisant, ça correspond à la forme en carton et j'ai tenu les côtes.
Reste à percer l'emplacement du silentbloc et souder le droit, qui sera plus simple.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Tu es sûr que ce sera assez solide ?
Bravo tu bosses bien .


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga

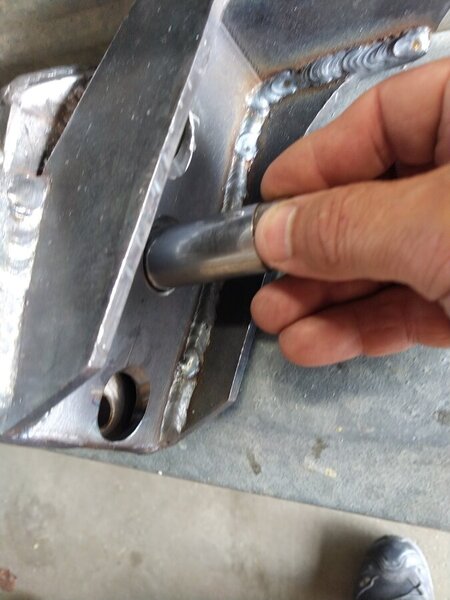

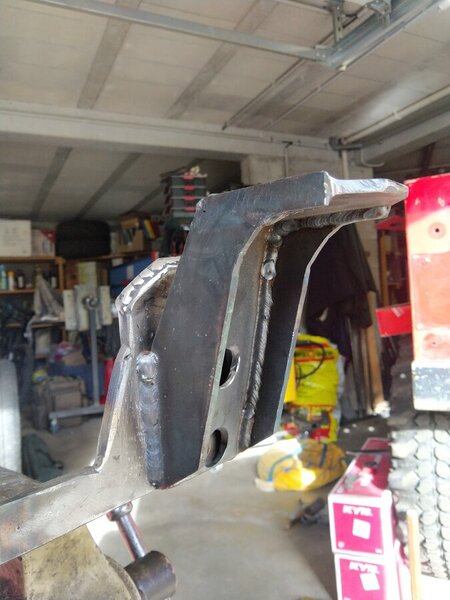

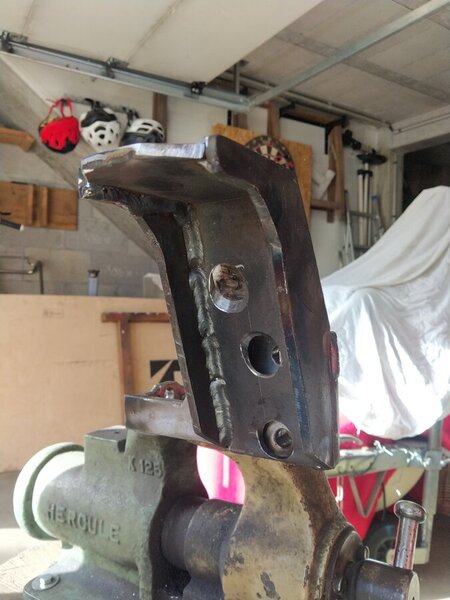

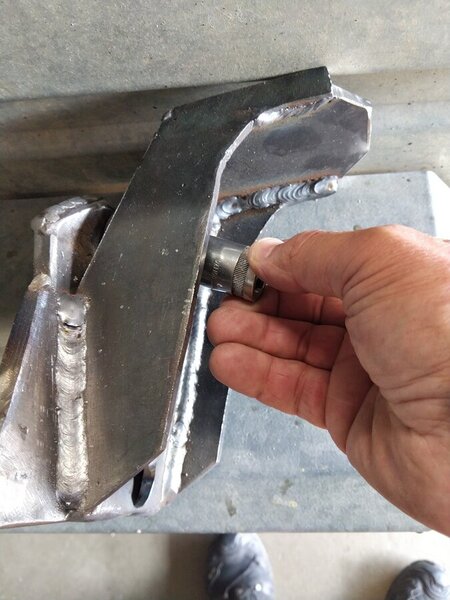

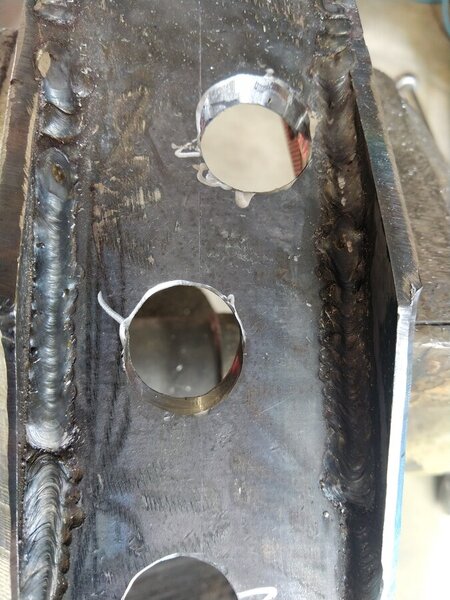

Photos pour expliquer l'usinage sur les alésages dans le support moteur.
Comme la surface d'appui n'est pas parallèle au renfort j'ai été obligé d'ovaliser les alésages pour pouvoir passer la douille.
J'espere avoir été clair.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Oui oui . Déjà remis au boulot !


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Oui et non.
Lundi, déménagement.
Hier, récupérer le fer pour le futur établi-table de soudure à hauteur variable et en retour un camion de vieille ferraille remonté chez le récupérateur.
Cette après'm, reprise du pressage.


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Quel est ce mot?


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Comme tu dis . Voilà 1 mois que je donne un coup de main à un copain pour refaire un toy BJ.


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Reprise des hostilités, doucement.
Mis en place du support moteur gauche:
Comme dab, ici le carton c'est pour la "CAC".
Bien entendu, le support a du être modifier, pour la sonde verte et pour une autre dans le support.
Photo demain.


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga

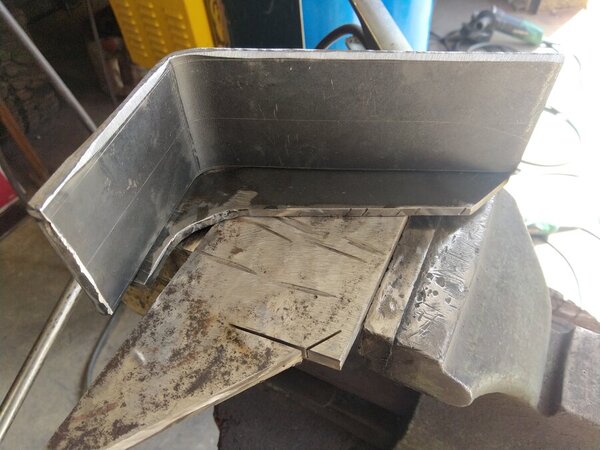

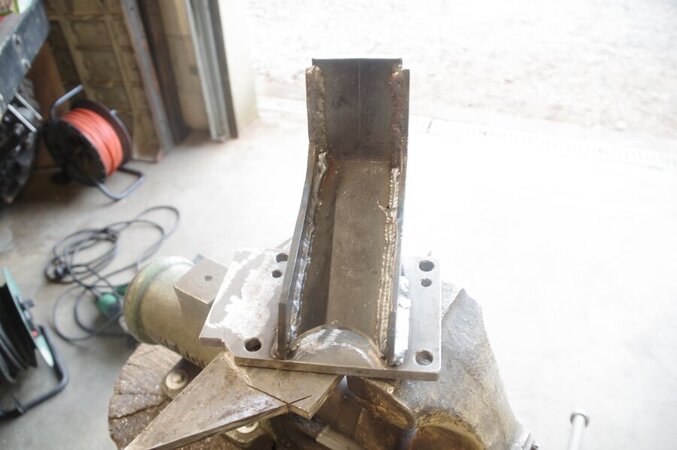

Support modifier.
Partie inférieur qui sera soudée au châssis.
Sur le châssis.
Les pièces sont pointées, mais les photos sont flous.
Photos du support de droite pointage.
Soudure.
La suite plus tard.


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
La suite.

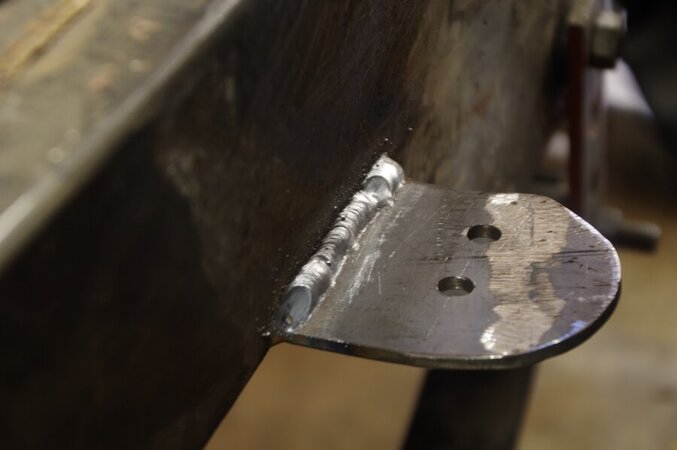

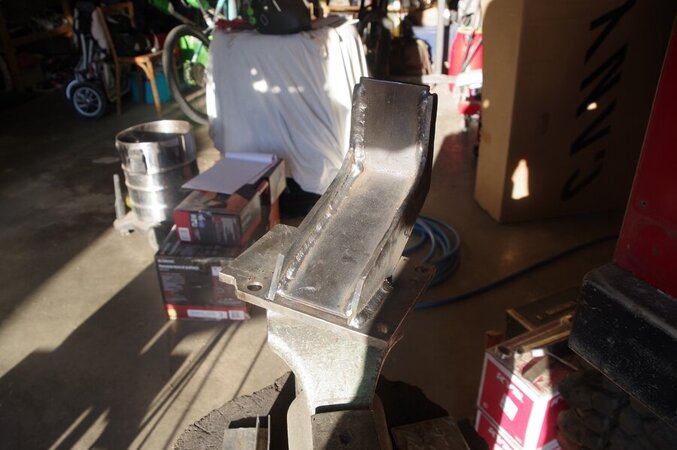

Finition du support droit.
Et modif.
Création d'une ouverture sur le bas pour ne pas avoir un stockage d'humidité.
Le coté gauche a une ouverture que je modifierai au prochain démontage de la pièce.
Voila, voila.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Tu penses à tout . C'est beau l'expérience .


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Arrête de me flatter:MDR49:, je vais finir par prendre la grosse tête.

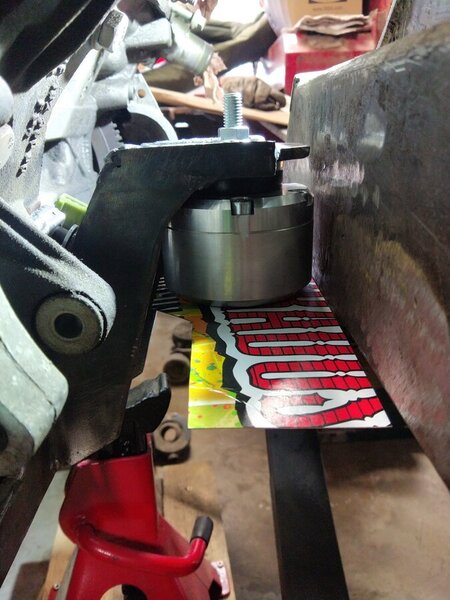

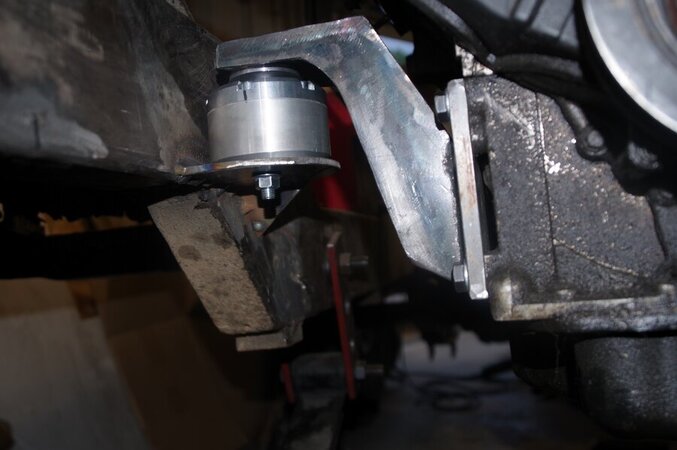

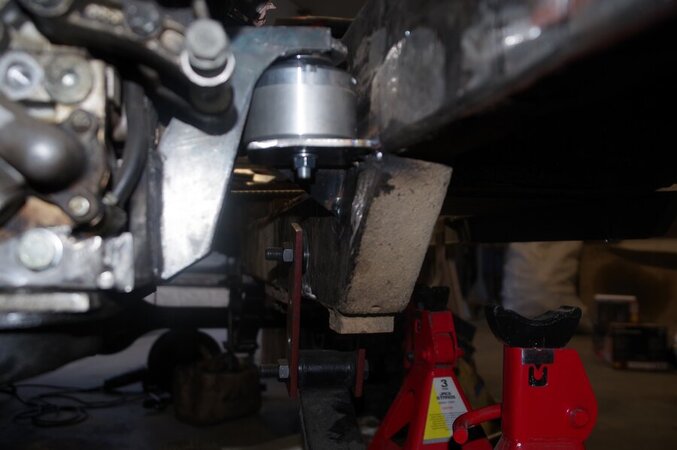

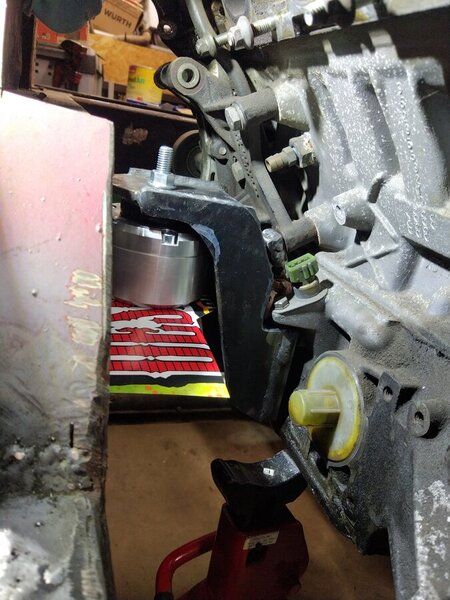

Après le carton, le moteur est sur ces supports.

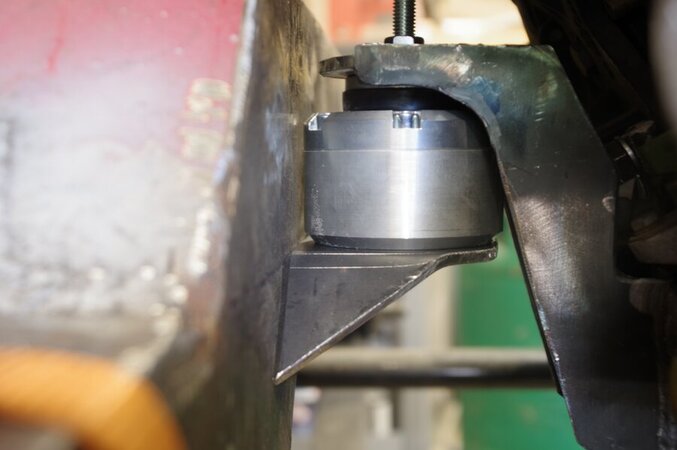

le droit et le gauche.
Pour la suite ce sera support de BV.
Et demain c'est train avant de 2008.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL

Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Il est plié sur l'arrière pour le maintenir à plat. 92.jpg

Comme sur la photo.
Je sais, je n'arrive pas encore à faire un cercle ou une flèche pour indiquer sur la photo.:lol:
Et je suis au raz du châssis dans le passage de roue.

Dernière édition par un modérateur:

Maclauriver

Chouette le goudron a disparu!
Prépas XL
Bonjour

Beau boulot avec du savoir faire

C'est des quoi tes silent blocs ? Ils sont magnifiques


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Tu ne fais pas de renfort sur le support de châssis ?
Pour être plus précis, je pense en mettre après,pour être sur que ça va passer avec tout le reste déjà que je vais avoir un problème pour remonter l'alternateur et la pompe de direction. Sur l'avant du support et plié vers le haut, à l'inverse de celui qui y est déjà.
Bonjour

Beau boulot avec du savoir faire

C'est des quoi tes silent blocs ? Ils sont magnifiques
Merci pour les compliments.
Ils viennent de chez "drift shop", c'est un pack pour bmw E36, modèle routier renforcé.
Tu penses à tout . C'est beau l'expérience .
Tu voulais dire l'expérience de mon ancien métier ou je pouvais me "rouler" dans la boue.:Super14:


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Petits travaux du weekend.

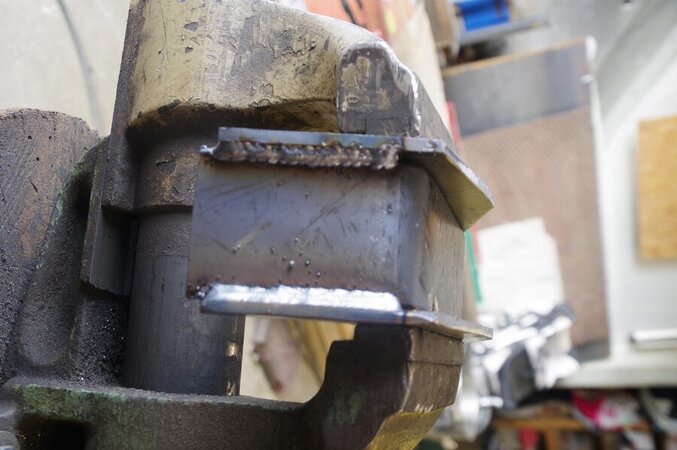

Traverse pour poser les silent blocs sur la BT.

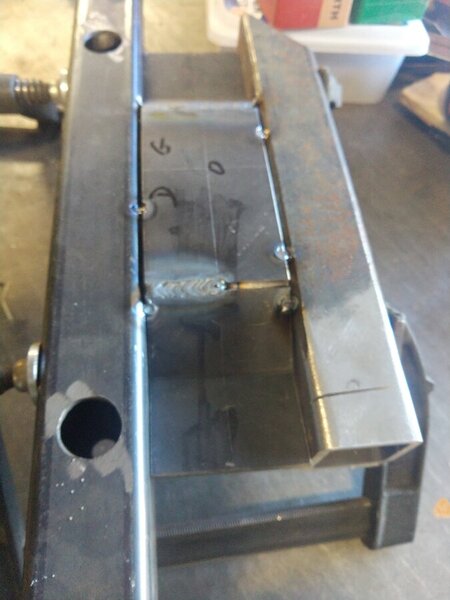

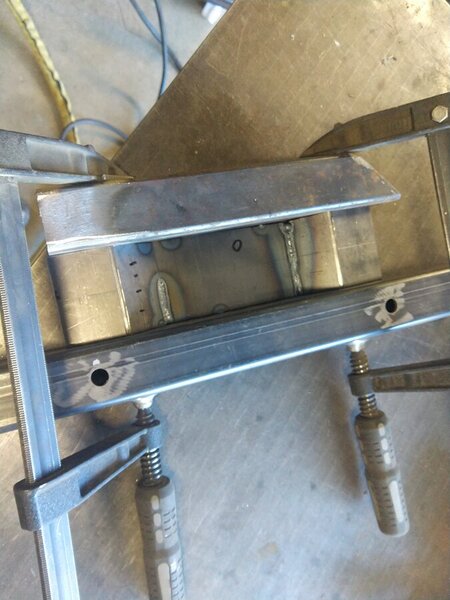

Pliage d'un plat et après maintient entre deux profiler pour ne pas que cela bouge pendant la soudure au Tig.

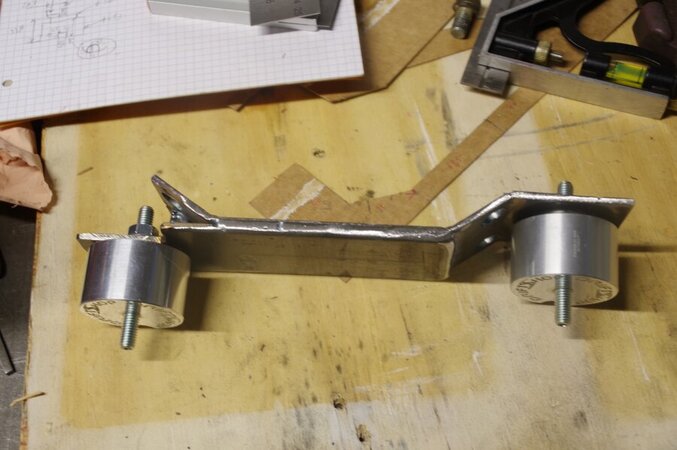

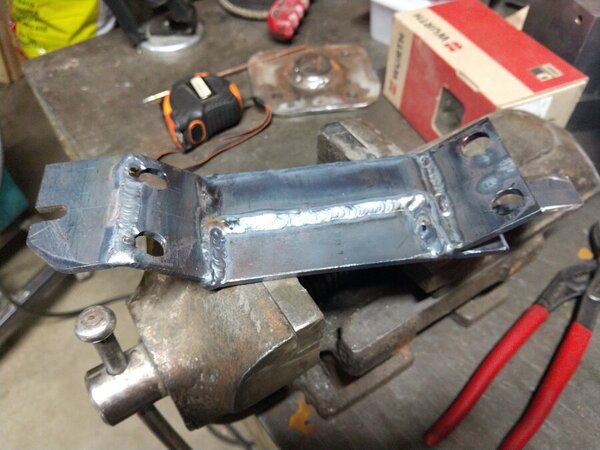

La pièce après divers essais.
Avec les silent blocs.

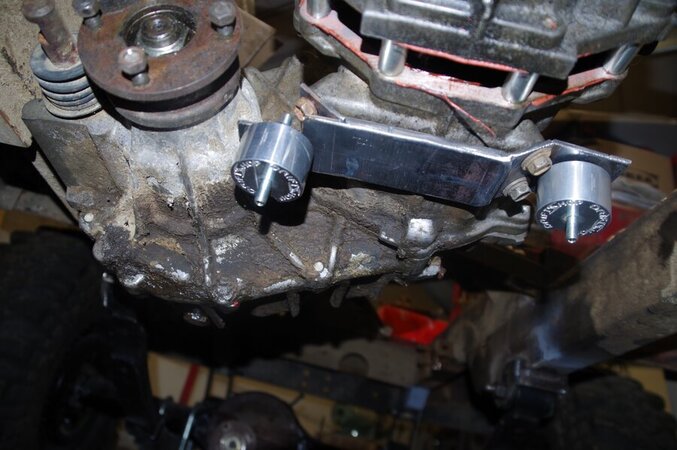

Sur la boite.
La suite pour la traverse.


Bebop

Crawler library
VIP
Ca va etre tres light comme piece, j'ai peur que tu la tordes.


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Moi même après réalisation,je trouve également que ça fait léger pour résister aux chocs et au couple de renversement de la transmission.
Je vais revoir ma copie.
Merci Bebop.


Seb25300

Equipe du site
Membre du personnel
Equipe du site
eh bien ca avance !! bien content de le voir évolué ce cournil !!
on espère bien le revoir vite a une sortie.
en tout cas chapeau bas, tu realises de belles pièces Phil !!
en effet le support vous avez raison fait léger.

Bonne continuation Phil !


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Merci Seb.
Ca avance, mais pas aussi vite que je le voudrais.
Mais ça avance.
Je trouvais également que la pièce était trop lègère.
Merci pour vos avis.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Et bien alors , tu fais dans le léger maintenant ?


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff Orga
Faudrait peut être savoir Pat, d'habitude je construis "forestièrement".:MDR49:et pour une fois que je veux faire normale, c'est trop.
