[Full Tube] Rock crawler façon gpl

Greg 13

J'ai peur un trottoir!
Prépas Hardcore
Salut les copains
Je viens vous présenter mon nouveau projet, un rock crawler full tube qui ressemblera au crawler red dot mais façon Papou et Greg.
Le capot et la calandre proviennent d’une Jeep CJ7
Je souhaiterai un proto un peut confortable.
Il aura un empattement de 108"
La largeur du châssis sera de 1m45
Le plus bas possible est bien sûr le plus léger possible

Moteur v6 vortex 4.3 avec faisceau simplifier
boite auto th700 r4 avec valve body
boite de transfert dana 300 en 4/1 sortie renforcée
adaptation BT BV
Suspension coilover radflo 14"
sway bar
pneus 40" trepador sur jantes bead lock
sieges mastercraft 3g
direction hydrau
pont nissan patrol y60 blocage avant arrière
chassis tube t3
Tirants sur rotule en 20mv6

On attaque!

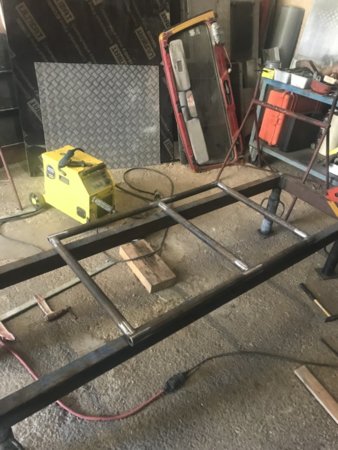

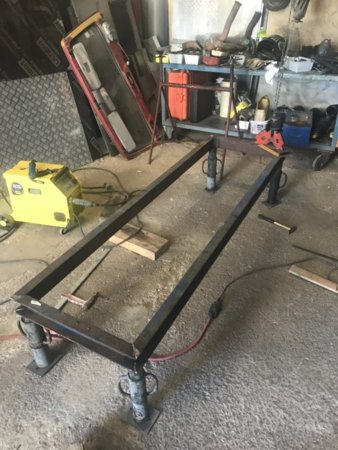

Fabrication du marbre











Dernière édition par un modérateur:

Jean-marc

Franchisseur Extrem.
Prépas Hardcore
slt bon courage pour la suite a+


Codie73

Boureau attitré Rasso
Membre du personnel
Equipe du site
Impatient de voir la suite.

Bon courage:Super14:


Rock

Couteau entre les dents!
Prépas Hardcore
cooool !! :Super14:


The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Un projet de plus qui démarre fort et qui parions le avec un Papou au commandes va donner un engin superbe!:mrgreen:


Raoul747

Un rocher! où ça?!
Prépas Hardcore
super les gars !!! bon courage


Vincc

Couteau entre les dents!
Prépas Hardcore
bon courage les gars :Super14:


Greg 13

J'ai peur un trottoir!
Prépas Hardcore


Coilover radflo 14" en 2" avec bumstop intégré et les rotules pour les tirant


Dernière édition par un modérateur:

Greg 13

J'ai peur un trottoir!
Prépas Hardcore
Salut les potos

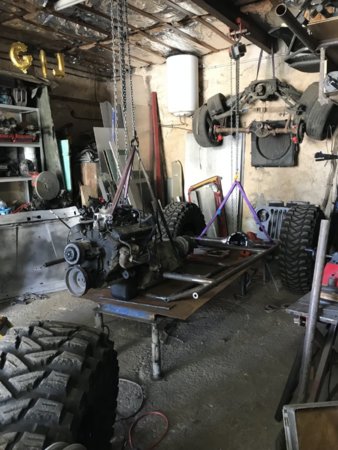

Après nous avons fabriqués les supports de tirants et les tirants avant et là on est sur l’arrière

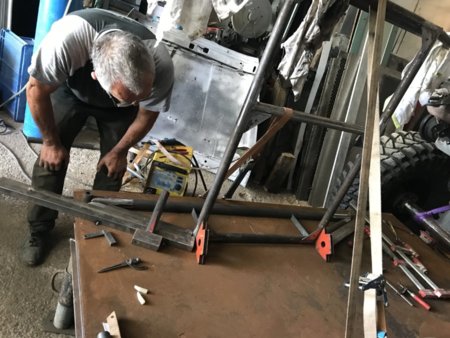

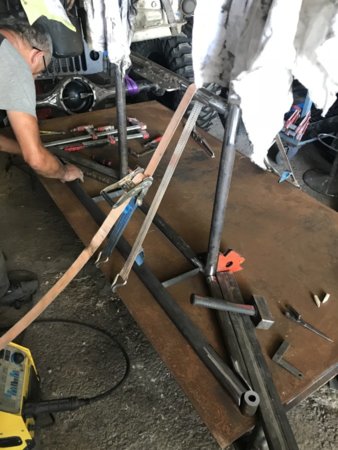

Papou a vraiment bien travaillé cette semaine, Il a fait un montage avec des cornières sur les ponts pour être sûr que rien ne bouge une fois tous bien calés
Réglages d’empattement et de l’équerrage.






Dernière édition par un modérateur:

Greg 13

J'ai peur un trottoir!
Prépas Hardcore
Aujourd’hui nous avons encore bien bossés !
Triangulation avant et arrière fini
Échappement fini
Support de sièges fini
On forme une bonne équipe !!
Après avoir aboutit plusieurs protos, nous réfléchissons et travaillons différemment ....




Poste automatiquement fusionné:

Yo les pirates
Je viens vous faire part du travail de la semaine dernière et du week-end passé

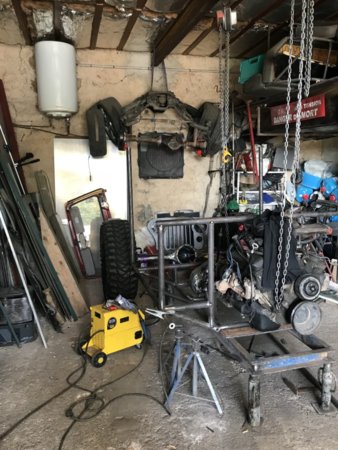

Fabrication des supports de coilover avant
Mise en place des coilovers avant plus quelques tubes sur la face avant
Nous avons fait une modification du tube sous la baie du par brise pour qu’il suive bien la forme du capot de CJ7
Fabrication du support d’alternateur
Fabrication du dessus de la boîte à air
Petite frayeur pour mon Papou qui moins une ce faisais une entaille dans son ventre ( il en a eu marre qu il dépasse ) la brosse de sa meule c est prise dans son teeshirt ...
Poste automatiquement fusionné:

Yo les pirates
Je viens vous faire part du travail de la semaine dernière et du week-end passé
Fabrication des supports de coilover avant
Mise en place des coilovers avant plus quelques tubes sur la face avant
Nous avons fait une modification du tube sous la baie du par brise pour qu’il suive bien la forme du capot de CJ7
Fabrication du support d’alternateur
Fabrication du
Poste automatiquement fusionné:

3B32173A-9145-4CCB-BDCA-4EF4A09DF0CE.jpeg 6D7F3222-4AB9-4309-A6D4-8E57A207EB04.jpeg
Poste automatiquement fusionné:

EAAE4D1F-157F-4C92-9E18-2A5CFA375156.jpeg 40428BE7-2786-4A90-9B4C-73DD995079E0.jpeg
Poste automatiquement fusionné:

7E7B0F77-7B8C-40DF-BD59-40A1FFADD5FA.jpeg 5B685D3F-0978-44B8-AFB2-3CC17BD0DC15.jpeg 101EDD9E-59B7-4F36-BC40-C634862360A8.jpeg
Poste automatiquement fusionné:

Papou m’avait fait un super support moteur mais finalement on ne peut pas le mettre car il ne passe pas avec l’arbre de transmission
Poste automatiquement fusionné:

Poste automatiquement fusionné:

Salut les pirates
En ce moment nous travaillons sur l’intérieur du proto
Les planchers sont faits, la colonne de direction et l’orbitrol sont en places, le masterback aussi.
Papou a commencé la console centrale
Il a fabriqué des pièces pour les leviers de la dana 300 je vous mettrai des photos demain de tous ça
Il a mis en place le shifter
Moi je suis sur le pédalier

Dernière édition:

Papou13

Un rocher! où ça?!
Prépas Hardcore
B7DDFC4B-1C9E-4CD7-B73C-2782A1AE739E.jpeg 88A58163-E72A-4A7F-9B1C-D99746427CB0.jpeg 8370F0DA-27DF-471E-AAFF-EA30CEA0D9E7.jpeg AD9A79A6-F251-4E7F-A0C9-251F200D4F57.jpeg E93C1565-C214-4EFA-9FDB-5D96C46B4C65.jpeg B7DDFC4B-1C9E-4CD7-B73C-2782A1AE739E.jpeg 88A58163-E72A-4A7F-9B1C-D99746427CB0.jpeg 8370F0DA-27DF-471E-AAFF-EA30CEA0D9E7.jpeg AD9A79A6-F251-4E7F-A0C9-251F200D4F57.jpeg E93C1565-C214-4EFA-9FDB-5D96C46B4C65.jpeg
Poste automatiquement fusionné:

Nous avons fabriqué les leviers pour la dana 300


Greg 13

J'ai peur un trottoir!
Prépas Hardcore
Salut les pirates

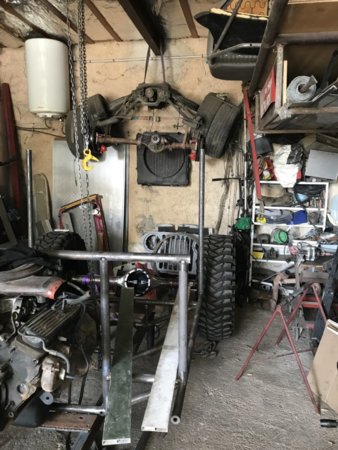

Aujourd’hui on as commencé l’arceau cage .
La Croix derrière les sièges est commencée aussi
Il commence à prendre forme mon crawler

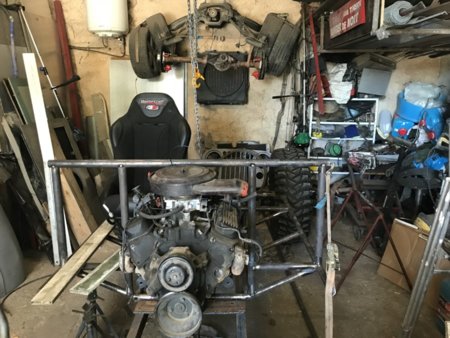

On a positionné le radiateur est la Swaybar
Papou a mis quelques photos des supers leviers qu’il a fabriqués pour la dana 300 et de la console centrale
Poste automatiquement fusionné:

Mon fiston qui apprend à bricoler 46575A2C-1BA9-4494-B905-DB917C07BCF8.jpeg ED2FAE81-99D6-4E5D-B302-F99AC51E65AE.jpeg 05A43B81-AE5E-4CC2-9A47-82CDC82E68D3.jpeg 88CC1F84-5B6A-48A2-A867-A1044267341E.jpeg 54347CC2-6968-4E1B-BE3E-09D703B50AF2.jpeg F2DF8B45-597A-4D67-A941-F89F0D6EB46B.jpeg
Poste automatiquement fusionné:

Ça y est la sway bar est posée le radiateur aussi, et des petites bricoles on étais finis . 614831C1-F7CF-4CFA-BF76-A3A6EC01C37E.jpeg 8E332F50-D63E-4308-9B22-DDE9E39CD881.jpeg 7E9A5EEE-21E1-4D88-A085-2FF69EFA6747.png

Dernière édition:

Le Fou Furieux

Un rocher! où ça?!
Prépas XL
salut
super boulot..

tu les a trouvé ou tes tete de mort sur tes leviers ?
merci


Le Fou Furieux

Un rocher! où ça?!
Prépas XL
merci de ta reponse . elles etaient deja peinte ou tu les a peintes toi meme ? t'as un lien ? stp


Jean-marc

Franchisseur Extrem.
Prépas Hardcore
slt super taff que vous avez fait hâte de le voir roulé au sigalous petite question sur ta ligne tu compte la laissé séparé comme elle est ou elle se rejoigne ???? a+


Greg 13

J'ai peur un trottoir!
Prépas Hardcore
slt super taff que vous avez fait hâte de le voir roulé au sigalous petite question sur ta ligne tu compte la laissé séparé comme elle est ou elle se rejoigne ???? a+
Salut jean marc
Merci
Je pense le laisser comme ca l’échappement
Pourquoi cette question tu penses que je vais avoir un problème


Jean-marc

Franchisseur Extrem.
Prépas Hardcore
slt non aucun problème juste une très très sale sonorité car tu aura 3 cylindre sur la ligne d'échappement droite et la même chose a gauche :mrgreen::mrgreen:


Pedroland25

Hillbilly deluxe
Membre du personnel
Equipe du site
C’est vrai que ce genre de brouette fait un bruit de 103 Sp avec ces 2 lignes séparées...:mrgreen:



Pour info Epona tourne avec 2 tubes inox séparés...

Haut
