[Information] schéma élec simplifié range 3.9l injection

  • Auteur de la discussion Auteur de la discussion STF
  • Date de début Date de début

STF

Instable
Equipe du site
petite question aux landistes

je vais planter un V8 3.9l dans mon samurai

vu que j'ai quelques galeres électriques (le range n'a tourné qu'une fois en 4 ans et le dernier demarage date de 2 ans) j'aimerais si possible avoir un shéma simplifié élec avec les couleurs de fil à raccorder pour qu'il tourne

l'objectif c'est : 1 interrupteur pour le contact (alimentation injection,pompe essence et bobine) et un bouton pour le démarreur,point final:wink:

j'en viens à cette solution car au final c'est ce que je veux une fois la transplantation faite et samedi j'avais bien le jus sur la pompe à essence et aujourd'hui,non (fusibles vérifiés),alors au lieu de perdre du temps à chercher une panne pour simplifier apres la panne trouvée,autant aller direct au plus simple si c'est possible (Francis m'en a un peu parlé)

Merci:wink:

moi j'ai eu ce soucis quelques fois et c'était une mauvaise masse et le relais de la pompe qui déconnait ....

- - - Mise à jour - - -

sinon moi j'ai ça

La prise blanche dite principale :

- noir/jaune = Commande témoin voyant tableau de bord disfonctionnement injection (masse)
- Violet/jaune = Signal de ralenti forcé lorsque pare brise chauffant en route (positif)
- Jaune = Signal tranducteur de vitesse
- Blanc/gris = contact moteur (positif) protection 10 amp
- Orange/noir = signal de boite de vitesse ( raccordé a Boite auto ou à la masse via une résistance de 510 Ohms pour une boite manuelle)
- Gros marron = alimentation permanente du système (positif) sans protection puisque c'est le fusible de 20 amps sur le faisceau qui sert.
- Gros blanc/violet = alimentation de la pompe essence commandée par l'ECU (positif) protégé par le fusible de 10 amps sur le faisceau

Pour que ton système fonctionne tu as besoin impérativement de brancher la masse (oeuillet à 2 fils noir), Le gros marron pour le + permanent, le blanc/gris + au contact, la pompe a essence sur le Blanc/violet et le orange/noir via la résistance de 510 Ohms à la masse sinon le système ne demarre pas ! Il n'est pas inutile de brancher le noir/jaune (masse d'un voyant) qui indique un dysfonctionnement du système. Les 2 derniers ne sont pas obligatoires.

La cosse plate a oeuillet (2fils) = Masse du système
La cosse 2 fils soufflet vert = commande des ventillos de clim (qui ne peut pas servir a commander les ventillo principaux de refroidissement moteur )
La cosse 4 fils soufflet vert = moteur pas a pas (by pass) de régulation ralenti

@+

ce que je peux te dire, c'est que le noir, c'est le - et le rouge, c'est le + et que si tu réunis les 2, ça picotte :mrgreen::mrgreen::mrgreen::mrgreen::mrgreen:

facile l'éléctricité avec juju !! :mrgreen::mrgreen::mrgreen:

faut que je regarde dans mon bordel j' ai peut être ça de tout fait .

Sinon j' avais récupéré ça sur le net à l' époque

7 fils entre la prise du faisceau d'injection et le faisceau du véhicule d'origine, c'est une prise blanche ;

- Fil Orange/Noir : A raccorder au contacteur de position de levier de vitesses automatique ou à la masse au travers d'une résistance dans le cas d'une boîte manuelle.

- Fil Noir/Jaune : alimentation de la lampe témoin du système d'injection au tableau de bord.

- Fil Jaune : Information de vitesse du véhicule provenant du transducer de vitesse relié au câble de compteur (nécessaire à la correction de ralenti).

- Fil Blanc/Gris : + contact.

-Fil Marron : + permanent.

-Fil Blanc/Violet : alimentation de la pompe électrique de carburant

- fil Blanc/noir qui ne passe pas par la prise blanche et qui doit être relié à la borne négative de la bobine, c'est la commande d'injection par le système d'allumage

prise Bleu sert a la clim, commande du ralenti et du compresseur

Dernière édition:
faut que je regarde dans mon bordel j' ai peut être ça de tout fait .

Sinon j' avais récupéré ça sur le net à l' époque

7 fils entre la prise du faisceau d'injection et le faisceau du véhicule d'origine, c'est une prise blanche ;

- Fil Orange/Noir : A raccorder au contacteur de position de levier de vitesses automatique ou à la masse au travers d'une résistance dans le cas d'une boîte manuelle.

- Fil Noir/Jaune : alimentation de la lampe témoin du système d'injection au tableau de bord.

- Fil Jaune : Information de vitesse du véhicule provenant du transducer de vitesse relié au câble de compteur (nécessaire à la correction de ralenti).

- Fil Blanc/Gris : + contact.

-Fil Marron : + permanent.

-Fil Blanc/Violet : alimentation de la pompe électrique de carburant

- fil Blanc/noir qui ne passe pas par la prise blanche et qui doit être relié à la borne négative de la bobine, c'est la commande d'injection par le système d'allumage

prise Bleu sert a la clim, commande du ralenti et du compresseur
Nickel Bruno,Francis m'a envoyé un schéma cette nuit où il y a une partie de ces infos,merci,je te tiens au jus vers 17H pour Vendredi:wink: là je vais essayer de le faire craquer avant d'aller chercher les gosses à l'école:twisted:

- - - Mise à jour - - -

moi j'ai eu ce soucis quelques fois et c'était une mauvaise masse et le relais de la pompe qui déconnait ....
bingo c'était ca qui déconnait (mauvaise masse) ca me coupait aussi le relais principal:evil:

bon,comme il a craqué,je vais passer à la simplification avec toutes vos infos et ferais le compte rendu ici,objectif: coupe circuit,contact, bouton demarreur et c'est tout:wink: apres direction le samurai:twisted:

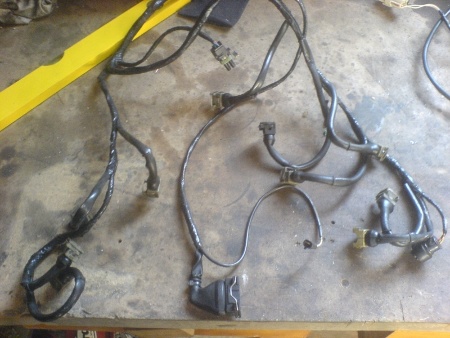

photos de mon faisceau simplifié parti injection :

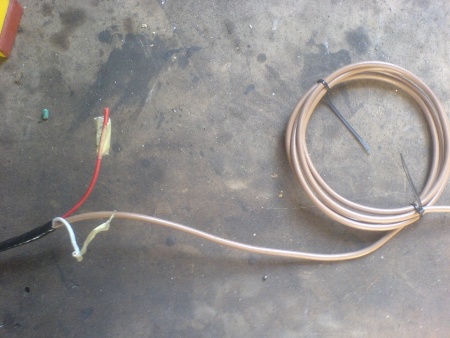

le marron +

le rouge + apc

le blanc relais pompe

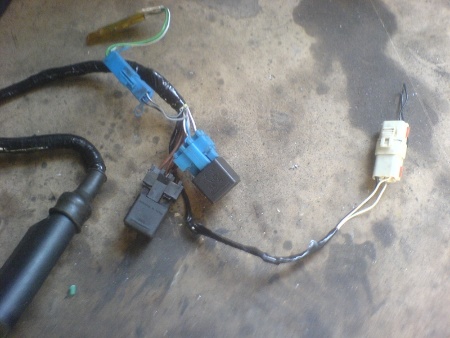

sur la prise bleu , résistance si catalisé ou pas . pour info, résistance sur cablage blanche catalisé, et vert non catalysé (verte de 490 ohm)

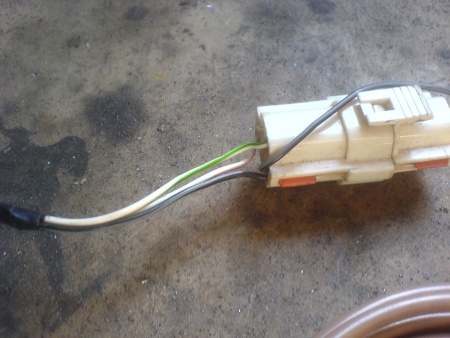

la grosse cosse blanche sert a rien (clim)

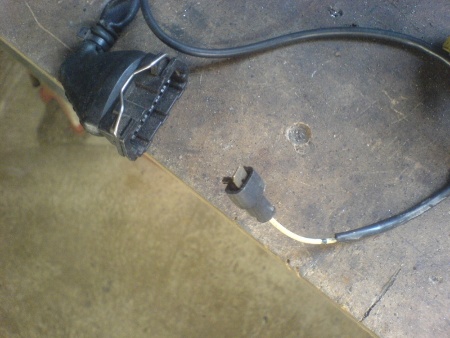

ce petit fil , c'est l'info allumage .(noir / blanc)

_________________

- - - Mise à jour - - -

aussi , si boite auto ou pas , il y a une résistance a foutre pour leurer le calculo....
sur la masse de mémoire mais je sais plus de combien ......:icon_rolleyes::icon_rolleyes::icon_rolleyes:

tonio , si tu passes par là :mrgreen: :wink:


Fichiers joints

  • jap_5613.jpg
    157.5 KB · Affichages: 16
  • jap_5614.jpg
    155.9 KB · Affichages: 15
  • jap_5714.jpg
    149.4 KB · Affichages: 14
  • jap_5716.jpg
    162.2 KB · Affichages: 17
  • jap_5715.jpg
    169.3 KB · Affichages: 15
je suis là ;), tout a été dit, sinon, il y a mon mp si besoin, mais franchement, vous avez tout récapitulé nickel

510ohm sans ba ;)

faut que je regarde dans mon bordel j' ai peut être ça de tout fait .

Sinon j' avais récupéré ça sur le net à l' époque

7 fils entre la prise du faisceau d'injection et le faisceau du véhicule d'origine, c'est une prise blanche ;

- Fil Orange/Noir : A raccorder au contacteur de position de levier de vitesses automatique ou à la masse au travers d'une résistance dans le cas d'une boîte manuelle.

- Fil Noir/Jaune : alimentation de la lampe témoin du système d'injection au tableau de bord.

- Fil Jaune : Information de vitesse du véhicule provenant du transducer de vitesse relié au câble de compteur (nécessaire à la correction de ralenti).

- Fil Blanc/Gris : + contact.

-Fil Marron : + permanent.

-Fil Blanc/Violet : alimentation de la pompe électrique de carburant

- fil Blanc/noir qui ne passe pas par la prise blanche et qui doit être relié à la borne négative de la bobine, c'est la commande d'injection par le système d'allumage

prise Bleu sert a la clim, commande du ralenti et du compresseur
et ce truc là comme dit Bruno c'est vraiment necessaire pour le bon fonctionnement au ralenti? ca me fait un fil qui traine sous la caisse bon apres c'est pas le bout du monde non plus mais moins j'en ai moins j'ai de risque de panne:wink:

déja vérifie sur le RR s' il y a une transmission mécanique entre la bv et un transducteur . si oui il y donc une transmission electrique avec le boitier 14 cux , ça peut marcher sans mais le boitier à besoin de 30 kms pour se caler ( info LR ) .
je ne sais pas si ça marche aussi bien sans ?

t'as vu mon faisceau , et j'ai pas...te dire si ça marche mieux ou pas ....:icon_rolleyes:
si , moi ça marche :mrgreen:
mais le tonio est beaucoup plus calé que moi en électricity..............

@ nono :
comment le boitier peut savoir les 30 bornes s'il est pas relié au transducteur ? :icon_rolleyes:

t'as vu mon faisceau , et j'ai pas...te dire si ça marche mieux ou pas ....:icon_rolleyes:
si , moi ça marche :mrgreen:
mais le tonio est beaucoup plus calé que moi en électricity..............

@ nono :
comment le boitier peut savoir les 30 bornes s'il est pas relié au transducteur ? :icon_rolleyes:

si le boitier pas relié au transducteur donc il ne se cale pas :lol: (après coupure générale à la batterie ) ....Est ce que ça fait parti des mythes ou autres mais j' avis eu l' info par un technicien LR :wink:, effectivement si Tonio peut nous en dire plus la dessus , sinon le transducteur n' est il pas une info pour la limitation de vitesse à 180 kmh que fait sauter Tornado ?

peut pas te dire...
moi , c'est boite manu , faisceau simplifié (4 fils + la masse a brancher) , alors tous ces trucs rajoutés ,
bin je suis une vrai bille ....:mrgreen::mrgreen:



tonioooooooooooooooooooo
on a besoin de tes lumièreeeeeeeeeeeeeeees :mrgreen::mrgreen:

Dernière édition:
eeeuuuuuuuh moi je l'ai pas braché le tranduteur et ça marche et pas de problem de ralentie ni rien ...:mrgreen:

bon ben je vais le brancher et lors des essais,je verrais en le débranchant si ca pose probleme

Merci à tous pour vos infos ca a été rapide et tres complet :icon_cool:

je mettrais ici le cablage final:wink:

t'as vu mon faisceau , et j'ai pas...te dire si ça marche mieux ou pas ....:icon_rolleyes:
si , moi ça marche :mrgreen:
mais le tonio est beaucoup plus calé que moi en électricity..............

@ nono :
comment le boitier peut savoir les 30 bornes s'il est pas relié au transducteur ? :icon_rolleyes:

ben, comme vous, je ne l ai jamais branché, car j ai ma 4 ème qui pousse à 130, et que quand je passe la 5, ben je remet la 4 car mes suspensions et mon train roulant ne suivent pas............ bref une info moteur dont avec le mien je ne me sert pas, après, si ca sert à quelque chose, oui surement sur un vehicule qui prend plus de 180, moi je n ose plus au dessus de 160 avec mon traiteau .......

mon ralenti est stable ...........aussi

Laisser ou enlever le transducteur ce n' est pas le problême lisez bien le lien de ATC ( pas des buses ) il explique l' utilité du speed sensor sur la gestion du ralenti du 14 CUX .

J' ai eu des problêmes de calage en évolution a basse vitesse sur des zones de RC , le ralenti fonctionnait bien mais ne tenait pas la charge j ' ai pensé aux 37 , à l' AAC , à la BVA , à l' induction , cherché la prise d' air :evil: et consulté les mecs de chez LR d' ou cette info des 30 kms ....Sinon effectivement le truc marchait nickel en utilisation route et TT balade hard avec un bon ralenti pas de soucis .

google traduction d' un bout de l' article de ATC

Cependant si le signal de vitesse de route n'est pas présent puis l'ECU essaye d'ajuster le ralenti tandis que le moteur est débordé. Évidemment c'est un charger qu'il ne peut pas accomplir - un fait qui est identifié en plaçant un drapeau de défaut. Dans ce cas-ci la valve à vide est fermée ( moteur pas a pas ) quand le véhicule vient à une halte parce que l'ECU avait essayé d'arrêter la vitesse à vide. Par conséquent c'est une question de si l'ECU peut soulever le ralenti avant que le moteur cale

Dernière édition:
déja vérifie sur le RR s' il y a une transmission mécanique entre la bv et un transducteur . si oui il y donc une transmission electrique avec le boitier 14 cux , ça peut marcher sans mais le boitier à besoin de 30 kms pour se caler ( info LR ) .
je ne sais pas si ça marche aussi bien sans ?


alors pour ce que je sais ,

l ecu 14cux a effectivrmrnt besoin de 30 bornes ou 3/4 d heure pour se regler, non pas a cause du transducteur de vitesse, mais surtout pour calibrer et prendre en compte la valeur mini du potentiometre des gaz, afin de savoir quand on ne touche pas a laccelerateur. ( cest pour ça que sur une injection 3.5l on le cale à 0.35v, l ecu n etant pas capable de s auto regler) c est une des avancés trés technique Lucas, mouarf

pour ce qui est du transducteur de vitesse, mon avis perso:
il ne declenche que des info 12 Vselon le nombre de tour de roue ( ché plus combien par tour) mais pour moi il est seulement là pour une info statique du véhicule afin d augmenter le ralenti (comme l a souligné nono) via le moteur pas a pas, car avec les ba faut emmener le convertisseur, etc, ne pas oublier que cette injection prend en compte aussi, la clim, le degivrage etc ( oui je vous vois venir en disant qu il y a aussi des BM c est pour celà que je rajoute les options), enfin tout ce qui bouffe des watt, et donc doit augmenter le ralenti en statique

après encore perso, sur tous les moulins que j ai touché en 14 cux, je les ai laissé s 'auto regler un petit temps (potar des gaz voir plus haut) et après, pour le ralenti, j ai obstrué les durites de pas a pas, et violé la vis inviolable de ralenti afin de les mettre à 800tr, je remets les durites de pas a pas , et celà fonctionne bien, pour l instant ............

ne pas oublier que beaucoup de personne vire le pas a pas aussi, et celà fonctionne,

tout celà reste mon avis, voili voilou

mais si tu as ce transducteur, ben branche le, c est mieux, tout simplement

pour info aussi, tu peux remplacer les infos degivrage, clim,(si tu n en a pas) par une info treuil, des LP etc, comme ça en statique, qu en ca tire sure l ater, ton moulin augmentera le ralenti tout seul

re aussi, tu peux te servir du relais tempo de clim gérés par l ecu, pour par exemple ,faire tourner des ventilos electrique pendant 1 min après l arret moteur du véhicule

Bonjour a tous
Je déterre le post, pour des conseils sur un faisceau:

Sur ma prise blanche "dites"principale, j'ai des fils qui ne sont pas aux bonnes couleurs disons:

1 petit JAUNE/ROSE
1 Petit ORANGE/NOIR (signal boite a vitesse via resistance 510homs)
1 BLANC/VERT (Equivalent du BLANC/GRIS pour contact moteur )
1 gros BLANC/VIOLET (Pompe a essence)
1 gros MARRON/VERT (Équivalent gros MARRON pour positif general ? )
1 noir surement pour la masse

Et a coté, j'ai un rassemblement de petit fil, qui servent a je sais pas quoi :/ (parmis eux le le p'tit jaune/noir et le p'tit violet /jaune

Voici une photo:

- - - Mise à jour - - -

Derrière le plenum, j'ai deux cosses, je ne sais pas a quoi elle servent, ou a quoi elle se raccorde.


Dernière édition:
Bonsoir

les infos distillées ici pour le 3.9 seraient elles transposables au 3.5 efi ?



sinon je suis tout ouî :wink:

Bonsoir

les infos distillées ici pour le 3.9 seraient elles transposables au 3.5 efi ?



sinon je suis tout ouî :wink:

non , pas pareil.
et laisse tomber les injections de 3.5 , a moins que tu cherches a tomber en panne :mrgreen:
les calculos lachent et sont introuvables.

J'ai un problème d'ECU et j'aimerai le faire contrôler mais je ne sais vraiment pas à qui m'adresser....

Sans aucune hésitation, injection hot wire ou à fil chaud, c'est à dire injection de 3.9. C'est la plus fiable et la plus facile à trouver. Il te faut un ensemble complet : pipe d'admission, plénum, rampe d'injecteurs, débimétre, faisceau et ECU.

A l'Xtrem challenge de Canejan, le moteur tournait parfaitement au ralenti et montait bien dans les tours au paddock et sur les zones, dés que j'avais besoin de puissance , rien, il ne voulait pas monter en régime, j'ai calé plusieurs fois malgré la boite auto! On a changé la pompe basse pression, le filtre HP, rien n'y a fait. On a monté la pompe HP en direct, toujours pareil . La pression d'essence était bonne (j'ai un régulateur avec mano). Le seul truc qu'on ait pas fait , c'est changer l'ECU. C'est donc ce que j'ai fait dés mon retour et là ça marche ! A moins que ce ne soit une panne aléatoire et que je sois bien tombé !

- - - Mise à jour - - -

Précision, c'est un 14CUX de 4.2 donc d'après ce que j'en sais, un peu différent de ceux équipant le 3.9.

Le 14CUX du 4.2 se monte à la place de celui de 3.9, ça je sais puisque le 4.6 du range tourne comme ça depuis le début. Mais je ne ne sais pas ce qui diffère à l'intérieur, je pense qu'il fournit plus de couple à bas régime...

Le 14CUX du 4.2 se monte à la place de celui de 3.9, ça je sais puisque le 4.6 du range tourne comme ça depuis le début. Mais je ne ne sais pas ce qui diffère à l'intérieur, je pense qu'il fournit plus de couple à bas régime...

Bonjour,

Il y a eu une évolution sur le 14CUX (prefix PRC pour les premiers et AMR pour l’évolution) mais c'est au niveau des processeurs et ça ne devrait pas gêner le fonctionnement général sur des cylindrées différentes.
Ce qui doit changer c'est les courbes d'utilisation, le 14CUX doit avoir, il me semble, cinq "map" en mémoire (qui sont sectionnables par modification de la valeur de la "tune resistor") donc la cartographie peut être adaptée aux capacités du moteur utilisé.

Pour les "pros de la modif" pas la peine de vouloir faire varier la valeur de la tune résistor pour avoir le plus de gain possible, c'est des valeurs prédéfinies qui valident la sélection de telle ou telle map .....rien de plus.

Pour revenir à la panne, maintenant que tu sais que les périphériques fonctionnent, est ce que tu as ressayé depuis avec l'ECU en panne (mais j'imagine que oui) ..................... histoire d’être sur que ce n’était pas simplement un problème de connexions.

A noter aussi que le 14CUX se "resete" (il efface simplement ses codes erreurs) lorsqu'on le débranche complètement pendant plus de dix secondes.
Tu peux aussi le regarder en statique puisque tu as un deuxième ECU qui fonctionne, c'est a dire comparer les valeurs ohmiques des entrées / sorties (avec un multimètre digital) ....mais si il démarre correctement et tient le ralenti .....pas sur que tu vois grand chose de différent a ce niveau.

Tu peux ensuite l'alimenter et suivre les procédures de test (procédures que tu peux trouver sur les différents sites concernant le 14CUX).

Après, si le problème continue, ça serait utile de pouvoir lire les codes erreurs mais il faut un cordon spécial et charger un logiciel (je peux retrouver le nom si tu as besoin).

Si je comprends bien un ECU de 3.9 et un de 4.2 n'ont pas la même map ( programme ?).... Mais pourquoi 5 differents? Je ne comprends pas bien à quoi ça sert...
Pour ma part, le probléme à commancé au landrauvergne , aprés avoir fait la montée "impossible", on a fait le mini challenge extrême et là plus de puissance.... mais ce n'était que par moment...

Si je comprends bien un ECU de 3.9 et un de 4.2 n'ont pas la même map ( programme ?).... Mais pourquoi 5 differents? Je ne comprends pas bien à quoi ça sert...
Pour ma part, le probléme à commancé au landrauvergne , aprés avoir fait la montée "impossible", on a fait le mini challenge extrême et là plus de puissance.... mais ce n'était que par moment...

Les différences provenaient des normes en vigueur dans certains pays mais aussi dans le cas ou le moteur était catalysé ou non.
Si je ne dis pas de conneries ça correspondait à;
- Australie 3.9
- Europe et UK 3.9 ou disco 3.5
- Europe et UK 3.9 ou disco 3.5 non catalysé
- Emirats 3.9 et Europe / UK 4.2 catalysé
- Emirats 3.9 et Europe / UK 4.2 non catalysé

D’où les 5 config en mémoire dans l'ECU que tu sélectionnais avec des résistances de valeurs différentes.

Mais bon, je sais que ça ne t'avance pas beaucoup.

Si je comprends bien, le problème était intermittent au début et maintenant c'est devenu permanent?
La panne a mûri, est ce que tu a regardé les connexions et le C.I. ......pas de trace d’échauffement, de soudure sèche, de fissure, de corrosion.

Je n'ai plus d'engin en marche pour faire des tests en réel mais peut être qu'en contactant l'ami Japet il aurait des connaissances dans ta région pour t'aider un peu.

Dam24 a peut être aussi un contact qui pourrait t'aider, il est dans le Limousin.

Désolé de pas pouvoir mieux t'aider.

Tout d'abord, merci pour tes réponses et conseils ! :wink:
J'ai ouvert l'ECU et je n'ai rien vu de particulier maisnil faudra que je regarde mieux, avec une loupe peut-etre.
En farfouillant dans les connections cet aprem, j'ai trouvé un fil dessoudé sur la résistance qui se trouve sur le faisceau , celle que l'on met suivant si le moteur est catalysé ou pas je crois....je ne sais pas si ca peut avoir une incidence...

Tout d'abord, merci pour tes réponses et conseils ! :wink:
J'ai ouvert l'ECU et je n'ai rien vu de particulier maisnil faudra que je regarde mieux, avec une loupe peut-etre.
En farfouillant dans les connections cet aprem, j'ai trouvé un fil dessoudé sur la résistance qui se trouve sur le faisceau , celle que l'on met suivant si le moteur est catalysé ou pas je crois....je ne sais pas si ca peut avoir une incidence...

Oui ça peut avoir un rapport .....logique même par rapport a ce qu'on disait sur le choix de la cartographie.

En gros si la résistance n'est pas branchée l'ECU ne sait pas quelle cartographie il doit appliquer et je pense (mais ne suis pas spécialiste) que le Range pourrait fonctionner au ralenti mais dès qu'il y a une demande de couple, il ne sait plus ou il habite.

Cette résistance s'est peut être coupée progressivement ce qui pourrait expliquer qu'au début ça marchait de temps en temps et puis ensuite plus rien.

En même temps, de quelle couleur sont les fils qui relient la résistance ....pour être sur que ça correspond a ton moteur.

Je viens de vérifier, en fait ce n'est pas la resistance pour les moteurs catalysés ou pas mais celle qui est sur le fil orange/noir (de memoire 510 ohms) qui est reliée à la masse et qui sert à leurer l'écu en boite meca ( hors j'ai une boite auto et de plus je ne crois pas avoir branché le capteur de position du levier de vitesse , il faut que j'enlève le ski pour le vérifier...). Je ne sais pas si ça peut influer.

Pour moi, l'ECU a besoin d'une l'information (soit boite manuelle soit boite auto) pour fonctionner correctement .......de là a dire que c'est ta panne ...............
Il faudrait suivre le schéma et voir l'action de cette condition pour voir si ça joue uniquement sur le ralenti (ce qui serait logique) ou si ça influe aussi sur la prise de charge.

Mais si la ligne est coupée .....l'ECU ne reçoit aucun signal .............. donc oui ça peut avoir un rapport.

Si tu as une résistance en ligne (510 ohms) c'est que tu signales a ton ECU que tu as une boite manuelle ....enfin je crois.

Donc si tu as mis une boite auto, ce sera peut être bien (surement même) de faire le branchement correspondant.

Mais pour le moment puisque tu fonctionnais comme ça avant, ce serait bien de remettre cette résistance en ligne et voir si ton problème disparaît.

L’idéal bien sur serait de trouver un Pirate dans ton coin (qui a un V8 Rover en 14CUX et de préférence en boite auto mais pas obligé) et qui accepterait d'essayer ton ECU ......pour être sur de chercher dans la bonne direction.

Bonne soirée.

Dernière édition:
Je viens de vérifier, en fait ce n'est pas la resistance pour les moteurs catalysés ou pas mais celle qui est sur le fil orange/noir (de memoire 510 ohms) qui est reliée à la masse et qui sert à leurer l'écu en boite meca ( hors j'ai une boite auto et de plus je ne crois pas avoir branché le capteur de position du levier de vitesse , il faut que j'enlève le ski pour le vérifier...). Je ne sais pas si ça peut influer.

salut poulet :mrgreen: j'ai un doute de ta panne pourquoi le CU il marchait trés biens avant avec ta boite auto !
tu devrais te pencher sur ton alimentation comme te disais Philippe les pompes c'est souvent la cause, de toute manière c putain de v8 toujours un pète au cul

Hello,

Je suis en train de brancher le faisceau de mon moteur 3.9 (avec boîte manuelle), et j'aurais quelques questions suite à la lecture de ce post.

Sur les 3 photos ci-dessous, j'ai donc les fils du faisceau d'injection :




Voir la photo ci-dessous, j'ai récupéré la prise blanche principale (7 fils) et repéré les différents fils à connecter:


* Fil marron : + permanent (fusible de 20A)
* Fil blanc/gris : + contact moteur (fusible de 10A)
* Fil blanc/violet : alimentation de la pompe à essence (fusible de 10A)
* Fil jaune : information du transducteur de vitesse (pas obligatoire de le brancher)
* Fil noir/jaune : alimentation témoin défaut injection
* Fil violet/jaune : ?? (à droite sur la photo)
* Fil orange/noir : à raccorder à la masse via la résistance de 510 Ohms

Mes questions :
1) Est-ce que je peux relier le fil noir/jaune à la masse ?
2) Est-ce que je dois brancher le fil violet/jaune? Si oui, où ?
3) Où se trouve la résistance de 510 Ohms du fil orange/noir ?


Autre point, j'ai bien branché le fil blanc/noir (info allumage) sur le - de la bobine.
=> Ce fil est-il relié à l'ECU ?


Sur la photo ci-dessous, voici les 3 prises de relais restant :


Je n'ai pas de relais sur la 3ème prise (en haut de la photo) ; est-ce normal ?


Merci d'avance pour votre aide.






fil noir / jaune : tu lui mets un +apc avec une ampoule et fusible.c'est bien pratique de savoir si l'injection est en mode dégradé.

fil violet / jaune: est branché sur +12v qui vient du dégivrage arrière lorsqu'il est en marche et qui fait monter le ralenti de 200 rpm .
donc , si tu mets un inter avec un + apc , tu augmentes ton ralenti de 200 tours .
j'avais testé , ça sert a rien.

la résistance de 510ohms est a rajoutée , car c'est très rare les hw avec boite manuel , quasi tous en boite auto.


oui , le fil noir / blanc est bien relié a l'écu .

pour les relais , il t'en faut 2 :
un principal , un pour la pompe a essence.
quand tu mets le contact , la pompe doit se mettre en route pour monter la pression dans la rampe puis se couper.
donc le 3eme , tu en as pas besoins , a priori.

fil noir / jaune : tu lui mets un +apc avec une ampoule et fusible.c'est bien pratique de savoir si l'injection est en mode dégradé.

fil violet / jaune: est branché sur +12v qui vient du dégivrage arrière lorsqu'il est en marche et qui fait monter le ralenti de 200 rpm .
donc , si tu mets un inter avec un + apc , tu augmentes ton ralenti de 200 tours .
j'avais testé , ça sert a rien.

la résistance de 510ohms est a rajoutée , car c'est très rare les hw avec boite manuel , quasi tous en boite auto.


oui , le fil noir / blanc est bien relié a l'écu .

pour les relais , il t'en faut 2 :
un principal , un pour la pompe a essence.
quand tu mets le contact , la pompe doit se mettre en route pour monter la pression dans la rampe puis se couper.
donc le 3eme , tu en as pas besoins , a priori.

Merci à toi pour ces renseignements :wink:

Juste pour compléter les infos,
c'est ce topic que l'on a utilisé pour faire fonctionner le moteur,c'est impec:icon_cool:

pour ceux qui ont des boites manuelles:
Fil orange/noir : à raccorder à la masse via la résistance de 510 Ohms,ça fonctionne si on branche ce fil directement à la masse on l'a testé (je vais mettre une résistance de 510 Ohms dans le câblage définitif quand même :wink:)


Sujets similaires

Retour
Haut
