[Information] Stand pour cintreuse JD2 Model 32 Hydro pneumatique

Fab73

Promeneur bitumé.
Prépas Hardcore
Hello !

Je partage ici ma dernière réalisation, si ça peut donner des idées à certains...

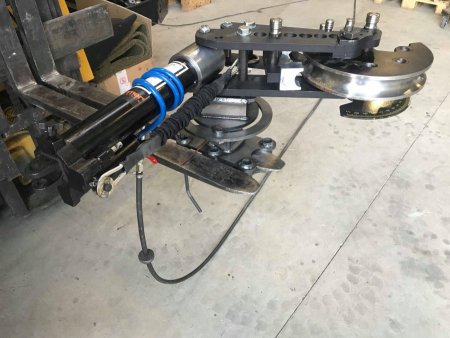

Le matos : Cintreuse à enroulement JD2 Model 32 avec kit hydro pneumatique de chez SWAG Offroad..

L'objectif : fabriquer un stand mobile (plus besoin de spitter la cintreuse au sol une fois qu'on la passe en hydraulique), pas trop gros, avec le maximum de dégagement et de d'adaptabilité pour pas être emmerdé sur des grands tubes rayons...

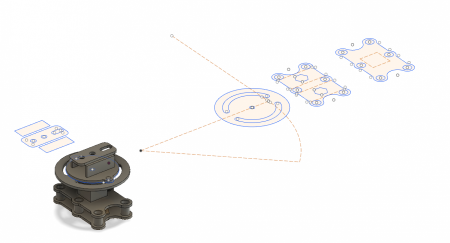

Ayant la chance d'avoir un fenwick, l'ancien proprio du chariot me dit qu'il fixait sa mingori sur les fourches pour la bouger facilement...L'idée est la, il restait plus qu'à cogiter sur Fusion360 pour trouver un design cool et solide...

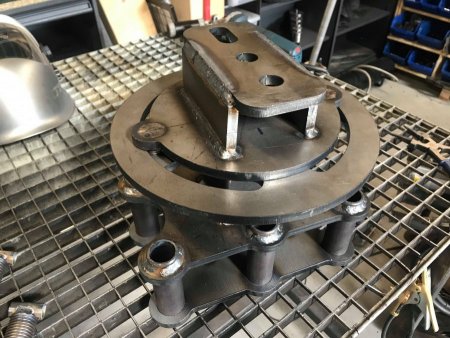

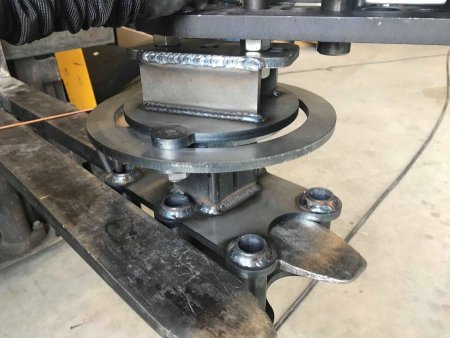

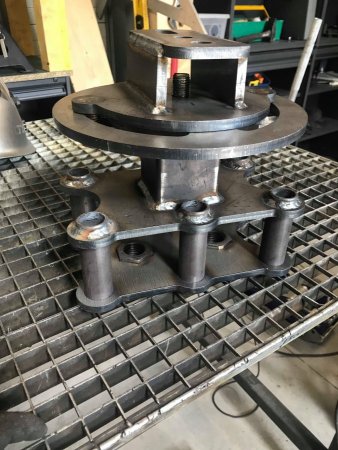

Une base tournante en haut pour avoir presque 180° de rotation possible, et un gros bloc à la base pour se clamper sur les fourches via 2 tiges filetées M30...

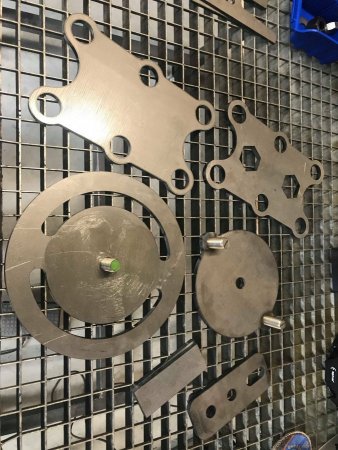

Un petit coup de découpe laser en Acier DKP 10mm, un peu d'assemblage et c'est fait !

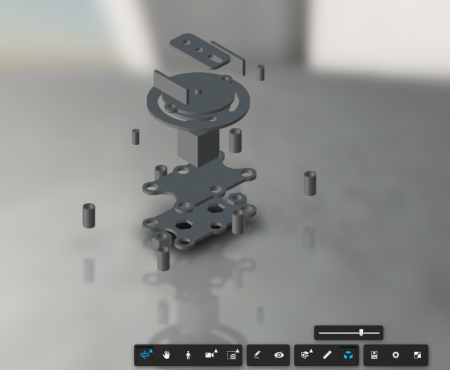

67566478_498587964278431_7428999223879663616_n.jpg67710649_402710403682076_3943741397567275008_n.jpg67780068_1336378693196461_2838253241194512384_n.jpg67789331_395128091362453_1370951920205692928_n.jpg68284039_1198179400385501_925761483185324032_n.jpgrender fusion.pngRender.png


Bebop

Crawler library
VIP
T'es un grand malade :mrgreen:

Par contre je ne vois pas comment tu peux garantir l'orientation de ton tube en l'ayant monte comme ca. J'ai toujours passe beaucoup de temps pour mettre la forme a plat dans l'espace pour pouvoir repeter les formes et faire une progression dans le tube.


Macfun

Couteau entre les dents!
Prépas XL
Militant Pirate4x4
T'es un grand malade :mrgreen:
Ca c'est du compliment !!!
:mrgreen:

Je vois que les caillebotis ont une seconde vie universelle !!!
:Super14:

Sacré boulot, au moins sur du 10 mm on ne risque pas de percer !!!


Fab73

Promeneur bitumé.
Prépas Hardcore
@Macfun le caillebotis, la table de soudure du pauvre :MDR87: Vu ce que je lui ai mis dans la tronche depuis presque 4 ans, c'est surement un de mes meilleurs investissement, en attendant de pouvoir me faire une "vraie" table digne de ce nom...

@Bebop Oui j'ai vu que pas mal conseillent de bien caler la cintreuse à 0° lors des cintrages complexes...Dans ma commande chez Swag, j'ai pris aussi sa pince étau avec l'Angle finder intégré, c'est sympa ces petits inclinomètres, j'en utilisais déja sur la presse plieuse...En théorie ca élimine pas mal de problèmes, tant qu'on oublie pas de l'installer au bon moment et de faire un reset...Mais je pense pouvoir caler la cintreuse correctement si besoin, sur le fenwick tu peux mater/démater les fourches, j'ai une belle dalle parfaitement plate aussi dans l'atelier...Le plus gros point d'interrogation c'est l'opérateur de la cintreuse... :mrgreen::mrgreen:


Le Fou Furieux

Un rocher! où ça?!
Prépas XL
comment tu integres dans tes calculs le jeu au fourches ? tu mets en pression et tu cales ? ou tu cales avec le jeu deja ôter ?


Fab73

Promeneur bitumé.
Prépas Hardcore
Probablement d'abord serrer le support de la cintreuse sur la fourche et caler ensuite le tout...D'ailleurs vous utilisez quoi pour vérifier que la cintreuse est bien à plat ? Avec mes petits inclinomètres je devrais pas avoir trop de mal, faut que je teste aussi avec un niveau à bulle circulaire (à base magnétique tant qu'à faire...)


Bebop

Crawler library
VIP
Je fais tout avec un inclinometre digital.
