Voilà je me fait un petit sam pour rouler un peu, chez moi pas mal d'arbres m'obligent souvent à tourner avec et prendre appui dessus en devers, aussi je voulais me faire un arceau extérieur pour y glisser et reprise sur une arche derriére les siéges pour me sauver d'un mauvais pas au cas ou, et c'est là que je souhaiterais un avis, pas forcement c'est bien ou mal mais plus des renseignements,technique, je vient de faire des slider qui couplé avec mes bas de caisse devraient me servir de support à l'arceau extérieur, dites moi si c'est suffisant comme base, et si mes slider ne sont pas nazes?? perso je suis pas satisfait mais j'adapterais en fonction des croisement par rapport aux pneus, j'ai prit du rectangle car je les avaient en stock, merci.

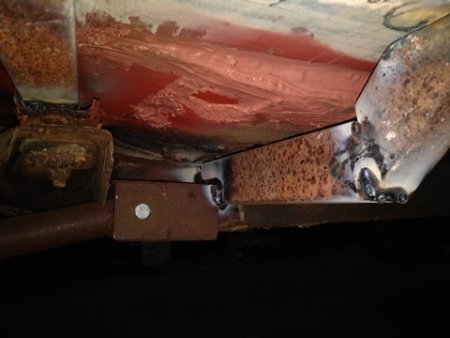

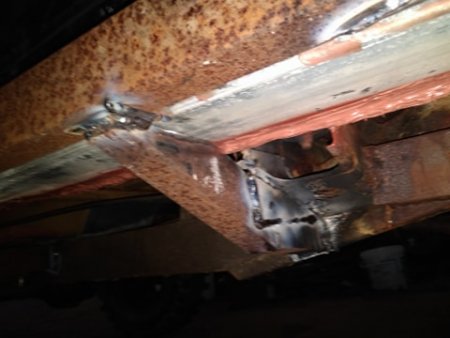

reprise sur le chassis direct sur les plaques de renfort et la fixation du tirant

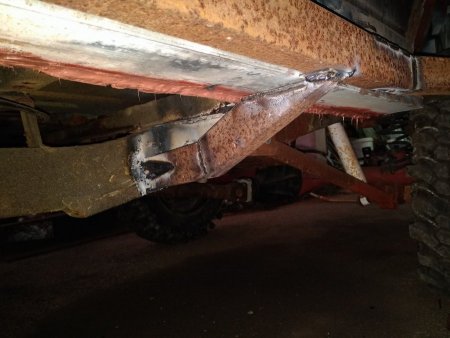

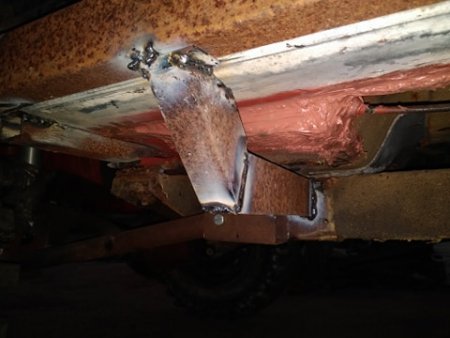

idem reprise arriére le long du support de caisse






69468653_788145708267279_8988648925917347840_n (1).jpg

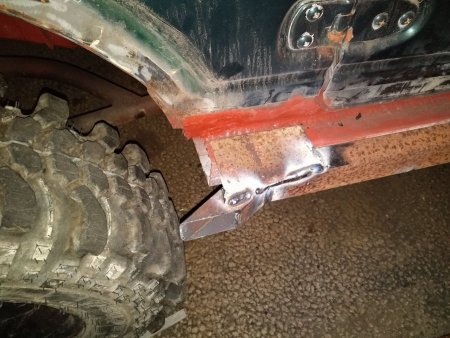

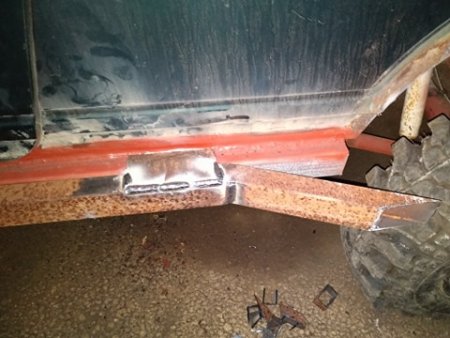

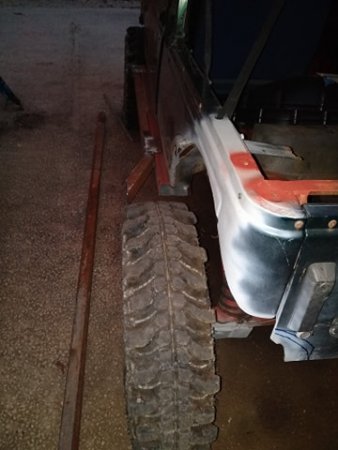

les parties en biais seront ajustées en fonction des croisements, j'ai soudé des platines en 5mm sur mon slider, qui sera lui même soudé sur le support reprit au chassis, je pensais le solidariser avec le bas de caisse en le boulonnant pour pouvoir le déposer en cas de besoin, merci

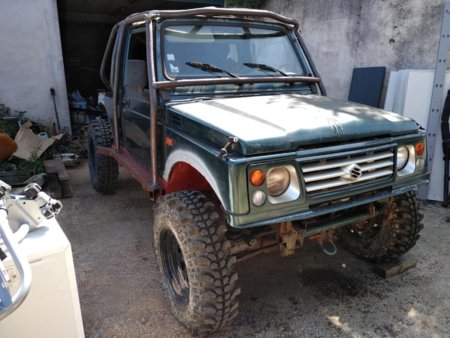

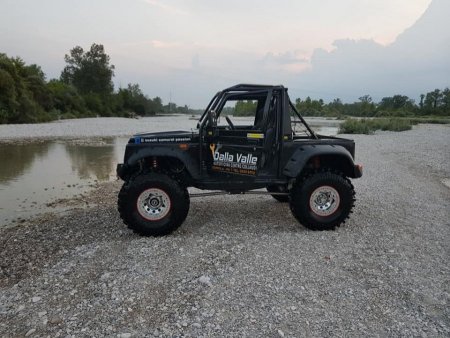

le style d'extérieur que je copie, et comme celui ci reprise sur l'arrière de l'arche intérieur

Dernière édition par un modérateur:

The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Lorsque l'on soude, il faut toujours nettoyer les pieces (blanchir a la meule ou brosse) pour que les soudures soient un minimum solide, :wink:


Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
ce n'est pas forcement visible mais je le fait, par contre je nettoie le minimum vu que chez moi une aprés décapage la rouille est déjà visible, je suis à moins de 1km de l'eau salé, donc je décape sur mon traçage, je soude et soit je protége, soit je laisse pour décapage et reprise évntuelle, merci du conseil, et je soude en place en général donc pas toujours les bonnes position pour la soudure, c'est aussi pour ça que je ne veux pas finir seul le gros jouet.


Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4

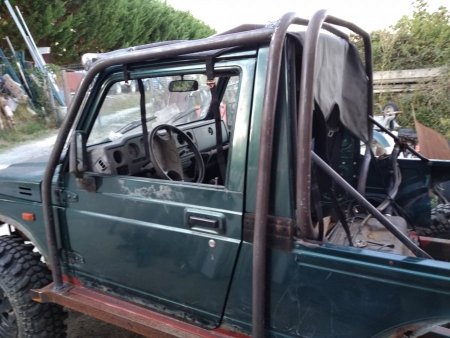

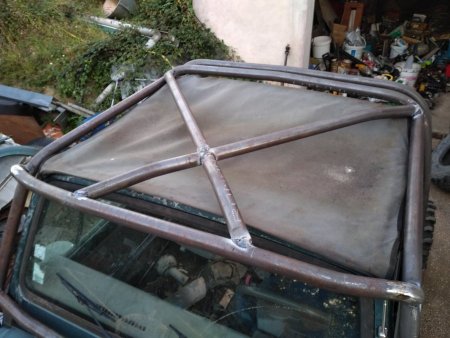

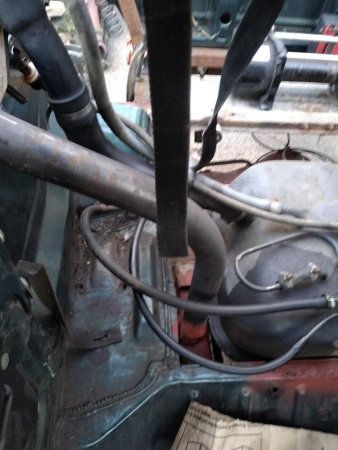

voilà ce que j'ai fait dites moi si il y a des trucs choquant, ou débiles, entre les deux arceaux il va y avoir des petits tubes, pour solidariser les deux, avant je vais déposer la cage extérieur, pour souder totalement, et je pose une croix sur la partie arrière, ainsi que deux retours qui vont aller vers le fond de la benne, après je suis pas arrêter sur comment les positionner, je réfléchis cette nuit, merci

Dernière édition par un modérateur:

Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
la suite

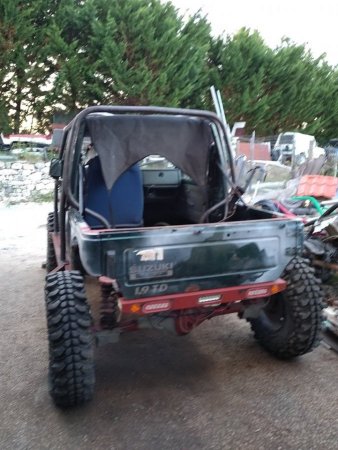

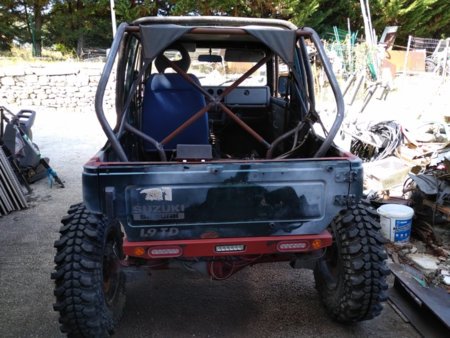

je suis content du cul que ça donne

Dernière édition par un modérateur:

Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
ce soir dépose de la aprtie avant fixé sur les slider , pour finition des soudages, et peinture, j'ai passé plus de deux heures pour reprendre toutes les soudures à finir, et parés pesé et 70234935_960542277633284_8268003819384733696_n.jpg 40kgt tout pile, si je considére que la partie arriére fixe prends à peu prés moitié moins de tube je dirais que le complet fait 60kg pour du 44 en T3 ça me paparait pas énorme, merci demain, quelques finitions et peinutre d'appret, un noir au pinceau hammerite qui prends sur métal corrodé et fait anti rouille, j'hésite avec l'effet partelé,des avis?


Dam24

Un rocher! où ça?!
Prépas Hardcore
J'ai peint mon chassis arceau du 80" en gris ardoise martelé hammerite. J'aime bien le résultat et c'est facile a reprendre quand il y aura des touchettes. Peinture que l'on trouve facilement en plus


Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4

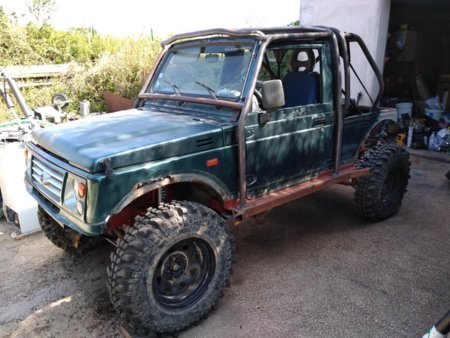

bon essais aujourd'hui du Sam, appui contre les arbres, arceau nickel, et slider OK, ça glisse chef et ça bouge pas


Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
Une question encore les gars, avec quoi et comment faites vous les passages de corde de treuil, dans l'arceau, et en sortie de support de treuil, j'ai prit une barre pleine de rond de 16 mais la galére à plier, j'ai vu qu'il y avait possibilité de prendre des anneaux de remorquage à souder, mais c'est énorme et le crochet du treuil ne passe pas dedans, merci de vos retours
