[Suzuki] [Ex] PATAZ un "amélioré"

Statut
N'est pas ouverte pour d'autres réponses.

Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Bonjour .Je me décide à mon tour à vous présenter un 4x4 de trial pour le chalenge FFSA.
J'ai très longtemps hésité à poster .En effet en comparaison ,avec les engins de folie du forum ,notre réalisation parait minimaliste .
Nous avons des contraintes de règlement déja de part les dimensions ,les portes font 2,40m de large .
Ensuite de budget ,nos engins se retrouve dans des situations pas toujours catholique appuis sur les roches ,arbres ,poser sur le coté et bien sur le tonneau.
La casse mécanique est le lot quotidien donc faut soit des organes fiable ou pas cher .
Voici le réglement qui décide de notre cahier des charges .


Classe 3 : améliorée (numéros de course 301, 302, …)
Véhicules identiques à ceux de la classe 2 avec les modifications suivantes acceptées :
- Dispositifs visant à améliorer la motricité acceptés sur un seul essieu : pont avec blocage de différentiel, pont soudé, auto-bloquant ou glissement limité.
- Modification des points de fixation d'amortisseurs.
- Augmentation de la puissance moteur par remplacement de celui-ci ou montage d'un turbo.
- Quatre freins agissant indépendamment sur les roues du même pont.
- Véhicules tôlés peuvent supprimer le toit (voir article 10).
- Modifier les ponts pour renforcer les arbres de roues en respectant le principe d'origine.
- Ressorts hélicoïdaux.
- Boite de transfert décrabotable autorisée
Le châssis et la coque doivent être ceux d’un véhicule existant et de largeur minimum 120cm.
Si le véhicule est équipé de deux blocages, un devra être neutralisé pendant toute la manifestation et il est interdit de changer en cours de trial.
AUCUNE AUTRE MODIFICATION ACCEPTEE DANS CETTE CLASSE

Voila les choses sont déja plus clair .
En gros j'ai le choix du moteur des ponts (pas de portique) de la suspension et un détail la carrosserie d'un véhicule EXISTANT :wink:

Alors un chassis puisque les tas de tubes ne sont pas autorisés :wink:
Suzuki 410 (prix gratos)
Moteur BMW + boite .
ponts de toy kz idem :wink:
direction assistée de patrol complette
4 jantes de patrol 100€ :wink:
La suspension était au début un 4 links arrière mais devenu trop commun nous avons refait autrement
C'est le travail actuel.
Les ressorts sont pour l'instant des range rover mais l'avant sera conservé.
L'arrière est en cours de transformation.
La boite de transfert est une suzuki .

Dernière édition:

The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Ca presrntes bien ça, vivement les photos :mrgreen:


Laurentélise

Ca passe! Si si ca passe!!
Prépas XL
Ah, ça y'est vous vous êtes lancés :mrgreen: :mrgreen: fini le petit suz rouge :?: :?: :?: vivement les photos!!! à plus Laurent


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Le suz rouge continu tu penses bien que nous serons ni prèt ni fiable pour la saison 2010 :mrgreen:
"la meule" devrait passer en "amélioré" elle à déja les freins séparés sur un seul essieu et un bloc avant et c'est tout.
Je suis pas trop chaud pour me lancer dans cette catégorie avec cette machine ,les ponts ne suivront jamais .
Mais d'un autre coté nous aurons une expérience

Aujourd'huit nous en sommes là


Nous travaillons sur la barre panhard .
Donc fiabilité et comme me le dit souvent Taz LEGERTE .
Je relis les posts sur cette bête pour éviter les erreurs.
Ensuite nous aurons les ressorts et les amortos .
Se sera du made in jura pur jus .
Nous essaierons d'être innovant et mettrons nos cerveaux en ébulition pour concocter un truc peut être inédit.

Dernière édition:

Laurentélise

Ca passe! Si si ca passe!!
Prépas XL
attention en améliré, c'est plus pareil :mrgreen: :mrgreen: mais faut repérer pour le prochain 4x4, à plus Laurent


Taz

Franchisseur Extrem.
Prépas XL
tu dis que ce n'est pas un tas de tube ... mais mis à part un châssis et un habillage composé d'une "peau" en poly reproduisant en gros la silhouette d'un 4x4, on est pas si loin d'un proto .... :mrgreen:
Objectif : maxi débattement, mini poids et mini prix !!

bon ... pour le poids, avec le moteur comment dire ..... :?: :shock:

:arrow: pat avait envie d'avoir des watts !!! :twisted: :twisted: :mrgreen:

à propos de silhouette .... :?: :mrgreen:


Ex membre

Touriste on road...
Bagnard
Depuis le temps qu'on en entend parler de se truc :shock:

Vivement qu'il roule :mrgreen:


Taz

Franchisseur Extrem.
Prépas XL
Clément a dit:
Depuis le temps qu'on en entend parler de se truc :shock:

Vivement qu'il roule :mrgreen:
c'est vrai que c'était le premier "bricolage que l'on avait commencé....
avant que la fièvre du trial s'installe et avec la nécessité de se faire un sam super série pour le franco-suisse !
Maintenant que "la meule" est fiable, on a un peu plus de temps pour se remettre dessus !

même si il faudrait sur le Tazuki que je change les nez de pont avec réduction +++ (en plus de la 6.5), que je monte ma DA de sam diesel, que j'installe la pompe à essence supplémentaire pour donner à boire aux carbus puis que je passe à la nouvelle robe...
en passant il faut aussi que je monte une bt de 410 sur le sam long de ma femme ... bref ... le printemps va être chargé !

Mais revenons au Pataz :

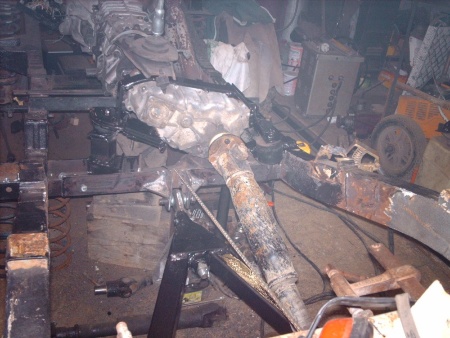

Vous avez échappé à ça ...

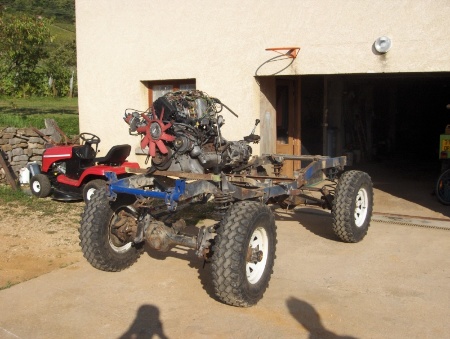

mais pas à ça :




On va essayer de procéder point par point en essayant de rester logiques et cohérents ... mais y a du boulot !
les ponts sont bien articulés et presque guidés :mrgreen: , on va passer ensuite à la suspension (notamment l'arrière) puis pour finir à l'amortissement ...
ça va donc bien bouger ... et tout va être revu et corrigé pour faire le plus simple possible.
ensuite on passera aux essais pour voir ce qui casse et pourquoi.
ou ce qui ne fonctionne pas comme ça devrait .... :shock: :evil:

Pour finir, en dernier lieu, on s'occupera du look !!
de l'inédit d'ailleurs ! :mrgreen:


Fichiers joints

Laurentélise

Ca passe! Si si ca passe!!
Prépas XL
va falloir que je vienne voir ça :mrgreen: :mrgreen:


Taz

Franchisseur Extrem.
Prépas XL
Laurentélise a dit:
c'est pas grave :mrgreen: :mrgreen: :mrgreen:
bin ... des fois sa fille de passage vide le frigo !! :mrgreen:


Laurentélise

Ca passe! Si si ca passe!!
Prépas XL
je viendrai avec ce qu'il faut :mrgreen: :mrgreen:


Pat 25

Là où on va y'a pas de routes.
Prépas XL
Cette année vous ne faites rien a par du bricolage, pas de trial :shock:

Vous allez vous ennuyer :?


Ex membre

Touriste on road...
Bagnard
Par contre le titre du post ça va pas du tout... amélioré mon c.. ça tiens du proto leur machin de fou :twisted:
Bon par contre t'aurais pas dû parler de trial c'est mal vu ici :shock: :mrgreen: :mrgreen:


Taz

Franchisseur Extrem.
Prépas XL
Pat 25 a dit:
Cette année vous ne faites rien a par du bricolage, pas de trial :shock:

Vous allez vous ennuyer :?
Si mais pas autant de trial du franco suisse cette année...
tient, en passant, pas de trial des roches cette année ... :cry:

pour clément :
autant que cet amélioré là :
http://www.pirate4x4.fr/forum/viewtopic.php?p=103877#103877 :mrgreen:
Au pire si les commissaires sont chiants, on sera hors classement .... pas grave ! :icon_cool:


Ol.na

Hyène du Forum
Prépas Hardcore
J'ai bien noté que vous avez utilisé le bloc du véhicule qui était normalement destiné à être tiré en laisse lors d'un TAT..... :wink: :mrgreen:

:mrgreen: :mrgreen: :mrgreen: :mrgreen:



Bon courage pour la suite....
j'vais suivre votre post avec beaucoup d'intérêt et de curiousité.....
(J'avais aussi bien noté lors de notre rencontre que vous êtiez plein d'idée.... :biggrin: )


@+
Olivier


Pat 25

Là où on va y'a pas de routes.
Prépas XL
Taz a dit:
Pat 25 a dit:
Cette année vous ne faites rien a par du bricolage, pas de trial :shock:

Vous allez vous ennuyer :?
Si mais pas autant de trial du franco suisse cette année...
tient, en passant, pas de trial des roches cette année ... :cry:

pour clément :
autant que cet amélioré là :
http://www.pirate4x4.fr/forum/viewtopic.php?p=103877#103877 :mrgreen:
Au pire si les commissaires sont chiants, on sera hors classement .... pas grave ! :icon_cool:


Pas de trial des roches, c'est un gag?...........


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Pat25 l'équipe dirigeante n'est plus la même :cry:

Dernière édition:

Pat 25

Là où on va y'a pas de routes.
Prépas XL
Ca change d'équipe, mais bon tout roulait bien il me semble, il n'avait qu'a reprendre les mêmes choses, ou alors il y a des trucs que je ne connais pas qui font que...........
En tout cas, c'est con, on en parlait encore SAmedi soir :icon_frown:


Taz

Franchisseur Extrem.
Prépas XL
Pat 25 a dit:
Ca change d'équipe, mais bon tout roulait bien il me semble, il n'avait qu'a reprendre les mêmes choses, ou alors il y a des trucs que je ne connais pas qui font que...........
En tout cas, c'est con, on en parlait encore SAmedi soir :icon_frown:
c'est Lolita le président !!


Pat 25

Là où on va y'a pas de routes.
Prépas XL
Lolita.................. connais pas :?


JeepC

Là où on va y'a pas de routes.
Prépas Hardcore
Salut et bravo pour ton "proto" .! Je vais suivre ça de près !

Pour le trial des roches, j'ai contacté Yann le vice président, j'ai fait du forcing pour qu'il nous fasse un trial . Notre chalenge est bien en route, ça serait dommage de s'arrèter en si bon chemin ! :cry:

Donner votre soutient à l'équipe dirigeante pour nous faire un trial, même sans repas (on se débrouille) et les concurrents (nous sommes entre potes) serviront à seconder le peu de commissaire ! Allez, courage, une remise en question dans une assoc peut être bénéfique à l'avenir !

On y croit . On compte sur vous ! :biggrin:


Nico68

Franchisseur Extrem.
Prépas Soft
Re: PATAZ un "amélioré" pour le trial

Pat.39 a dit:
Bonjour .Je me décide à mon tour à vous présenter un 4x4 de trial pour le chalenge FFSA.
J'ai très longtemps hésité à poster .En effet en comparaison ,avec les engins de folie du forum ,notre réalisation parait minimaliste .
Nous avons des contraintes de règlement déja de part les dimensions ,les portes font 2,40m de large .
Ensuite de budget ,nos engins se retrouve dans des situations pas toujours catholique appuis sur les roches ,arbres ,poser sur le coté et bien sur le tonneau.
La casse mécanique est le lot quotidien donc faut soit des organes fiable ou pas cher .
Voici le réglement qui décide de notre cahier des charges .


Classe 3 : améliorée (numéros de course 301, 302, …)
Véhicules identiques à ceux de la classe 2 avec les modifications suivantes acceptées :
- Dispositifs visant à améliorer la motricité acceptés sur un seul essieu : pont avec blocage de différentiel, pont soudé, auto-bloquant ou glissement limité.
- Modification des points de fixation d'amortisseurs.
- Augmentation de la puissance moteur par remplacement de celui-ci ou montage d'un turbo.
- Quatre freins agissant indépendamment sur les roues du même pont.
- Véhicules tôlés peuvent supprimer le toit (voir article 10).
- Modifier les ponts pour renforcer les arbres de roues en respectant le principe d'origine.
- Ressorts hélicoïdaux.
- Boite de transfert décrabotable autorisée
Le châssis et la coque doivent être ceux d’un véhicule existant et de largeur minimum 120cm.
Si le véhicule est équipé de deux blocages, un devra être neutralisé pendant toute la manifestation et il est interdit de changer en cours de trial.
AUCUNE AUTRE MODIFICATION ACCEPTEE DANS CETTE CLASSE


Voila les choses sont déja plus clair .
En gros j'ai le choix du moteur des ponts (pas de portique) de la suspension et un détail la carrosserie d'un véhicule EXISTANT :wink:

Alors un chassis puisque les tas de tubes ne sont pas autorisés :wink:
Suzuki 410 (prix gratos)
Moteur BMW 2,8l + boite getrac initialement prévu pour un 4x4pour le TAT(350€) :wink: ol na.
ponts de toy kz (400€) idem :wink:
direction assistée de patrol complette 75€
4 jantes de patrol 100€ (pourquoi? et pas toy?) :wink:
La suspension était au début un 4 links arrière mais devenu trop commun nous avons refait autrement
C'est le travail actuel.
Les ressorts sont pour l'instant des range rover mais l'avant sera conservé.
L'arrière est en cours de transformation.

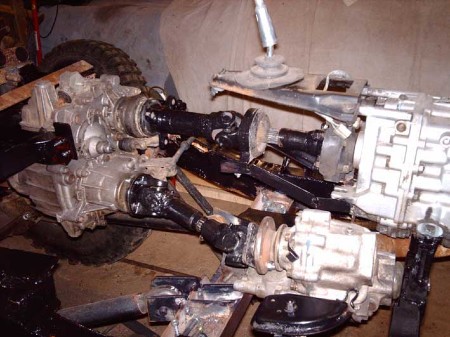

La boite de transfert est une suzuki qui va reçevoir un kit réduction(en commande).

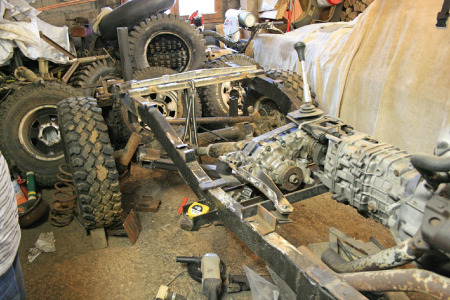

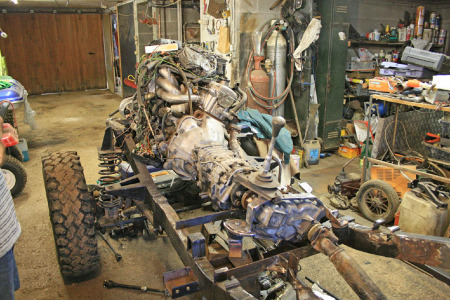

Voila le chassis vient de reçevoir le moteur et la boite qui est juste posé dessus après déchargement .


Le travail du mois





ah enfin on peut voir la bête :Panneau17:
(mais ou est passé le panier je l'ai pas vu sur les tofs :mrgreen: :mrgreen: :mrgreen: )
super travail :wink:

je vais s suivre se poste en espèrent voir le résulta :twisted: :twisted:


PS:j'ai un petite truque pour vous sa devrait être papale :twisted: :twisted: :twisted:


Fichiers joints

Pat.39

Ca passe! Si si ca passe!!
Prépas XL
JeepC a dit:
Salut et bravo pour ton "proto" .! Je vais suivre ça de près !

Pour le trial des roches, j'ai contacté Yann le vice président, j'ai fait du forcing pour qu'il nous fasse un trial . Notre chalenge est bien en route, ça serait dommage de s'arrèter en si bon chemin ! :cry:

Donner votre soutient à l'équipe dirigeante pour nous faire un trial, même sans repas (on se débrouille) et les concurrents (nous sommes entre potes) serviront à seconder le peu de commissaire ! Allez, courage, une remise en question dans une assoc peut être bénéfique à l'avenir !

On y croit . On compte sur vous ! :biggrin:
J'avais bien l'intention de pousser les choses .
Comme tu dis les repas c'est pas un problème .
Nous aussi nous sommes un peu déçu car le petit chalenge est sympa .

Nous ne sommes pas des rapides voir même lent alors ne compter pas voir des photos tous les jours .


Nico68 je t'attend avec un truc :wink:

J'avance doucement comme beaucoup

Dernière édition:

Hsmalex

Promeneur bitumé.
Prépas XL
Staff KOF
salut pat tu tes enfin décidé à nous montrer ce que vous avez fais.
Bonne chance sa avance pas . :biggrin:


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Salut Alex .
Oui c'est décidé j'espère que vous ferez de même :wink: :mrgreen:


Pat 25

Là où on va y'a pas de routes.
Prépas XL
J'ai vu passer des ressorts devant chez moi vers 12h, c'est peut être ceux que tu attends..... :?:



:mrgreen: :mrgreen: :mrgreen:


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Pat 25 a dit:
J'ai vu passer des ressorts devant chez moi vers 12h, c'est peut être ceux que tu attends..... :?:



:mrgreen: :mrgreen: :mrgreen:
Oui c'était pour nous :wink:
Merci pour la galette :wink:
Ils ont appréciés le "pont" alors j'ai été obliger de faire doucement sur le "maquevin".


Merci nico68 pour tous ses cadeaux ,tu es sponsor maintenant :mrgreen:

Ensuite avec Taz nous avons vérifié le travail pour aller plus loin ou revenir en arrière et modifier
Il mettra des photos ainsi que des commentaires sur le résultat .Avec 2 cervaux qui fonctionnent en parallèle les idées vont plus vite ,petit dessin ,relevé des cotes et j'ai du travail pour la suite si tout est ok . :pirate:


Taz

Franchisseur Extrem.
Prépas XL
Même sans macvin (pour nous deux), les idées fourmillent !!

Bon Ol'na, tu travailles aussi les blocs de nylon (teflon ou autres truc plastique dans le genre ???)
genre percer à environ 20 mm dans un bloc de 200 mm x 100 mm x 40 mm ?

les dimensions, c'est juste pour donner une idée de la taille du truc ...

Statut
N'est pas ouverte pour d'autres réponses.
Haut
