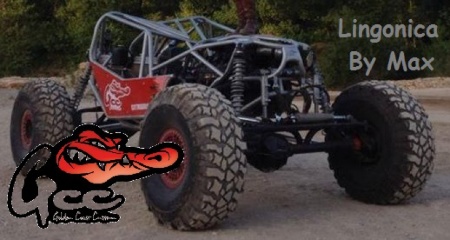

Lingonica By GCC By Max

[Maxou4236]

Aller c'est partie pour un autre bouncer !

Cette fois je m'attaque a Lingonica Merci a Fab de me suivre dans se second projet

Je part cette fois sur des pont beaucoup plus costaud que les pont losi ; les pont de Wraith.
Pont et boite axial Wraith cardant Mip acier ( faut bien sa pour le moteur 10.5T 3750kv 320W alimenter en 3s soit 12v ) .

Donc le chassie sera maison tube 6/1 acier arche de pont avant maison direction type vérin 1 tige maison .

Les premier pièce on était modéliser les voici :

La cintreuse pour tube et plein de 6mn

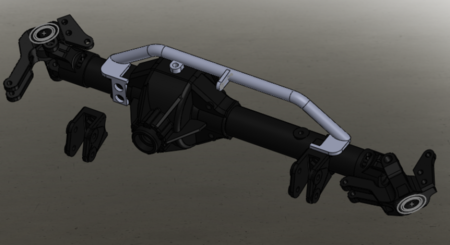

L'arche du pont avant et celle de Lingonica




Mon pont sera retourner histoire que se soit plus sympa ( la boule passera a gauche )

Demain je commence la modélisation du vérin de direction

- - - Mise à jour - - -

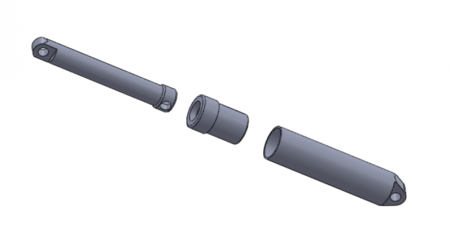

1h30 de solidworks et le verin de direction est presque fini ( il manque juste le trou de sortie du câble et des motif esthétique ) :


J'vous explique vite fait la principe , un ressort est inséré dans le corps du verin ( ici a gauche ) de façon a tenir la tige toujours sortie . Un câble est fixer dans l'axe du vérin ( a droite ) et le tous est refermer grâce au cul ( au milieu ) Mon servo de direction au lieu de faire droite neutre gauche fera que droit et neutre puisque le ressort pousse toujours l'axe a gauche. Le plus dure va etre de trouver le ressort

Que diamètre fait le corps et l'axe d'un verin de direction type PSC ? Je suis partie sur 6mn pour l'axe et 10 pour le corps mais sa me parais gros .



[Pop's it]

J'ai pensé a reproduire un de ces bouncer aussi. En ce qui me concerne le problème c'est le cintrage des tubes.. Pour avoir des angles aussi court faut une cintreuse maison..

Pas mal ton système de vérin, mais ça risque d'être chaud a fiabiliser je pense, déjà il te faut un ressort super puissant. Pour ça, fait une demande sur RCCF, quelqu'un un jour m'a filé un lien pour un fabriquant sur mesure ou tu choisis absolument tout sur le ressort.

Hanjin-san peut être, je sait plus..

Et bonne chance pour ton modèle. Tu réalise les brasures toi même ?



[Maxou4236]

Oui brasure au chalumeau pour les ressort j'ai il me semple le lien en favoris

On se vois se week de toute facon



[Le pouic]

tu prevois une direction arrière ou tu veux veut vraiment collé au modèle ?

Dans tous les cas bonne chance pour ton projet

Le pouic



[Pop's it]

Ok ca marche. Je part demain a 4h ( du mat )

Tu me reconnaîtra j'ai mon pseudo sur le berg, le hilux tu peut pas le rater, et j'me suis fait une casquette pour le rasso



[Maxou4236]

J'aime pas la direction arriéré puis faut un sacre gout pour bien gérer

- - - Mise à jour - - -

Ok pas de soucis moi j'aurais un noir full noir un jeune et j'ai des lunette



[Manu.38]

très bien projet

comment tu vas faire pour fixer l arche le pont est plastique non



[Maxou4236]

Il y a deux support au niveau des support de lien et c'est prix entre les deux et j'ai 1 fixation sur la cellule et la trou qu'il reste sera pour le renfort



[Codie73]

Salut Maxou,

Un beau projet.

Fait juste gaffe, les boites de wraith sont entièrement en plastique (carter + pignon).

Si tu veux le conduire le Fab conduit le lingonica echelle1 je pense que la boite démissionner rapidement

Par contre il existe le carter et les pignons en métal. Je peux te filer les références si tu veux



[Maxou4236]

Pour les pignon il on résister que 20min a ma conduite bouncer Couple conique et pignon d’attaque renforcer cardant acier boite renforcer et j'ai plus de casse



[Maxou4236]

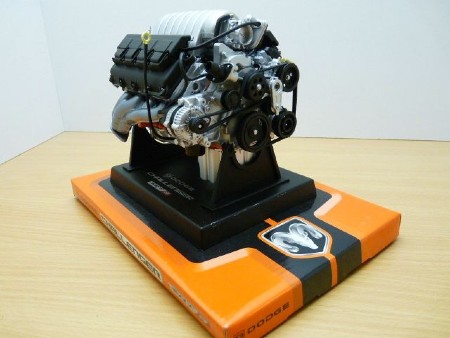

verin pour direction abandonner mais y'aura sa :



[Cissou_1331]

Salut, c'est un vrai mini V8 ( comme les Conley ) ??? Ou juste une matérialisation d'un moteur?



[Maxou4236]

Juste une maquette mais il sera légèrement modifier



[Cissou_1331]

Moi je rêve d'un Rod avec un mini V8, mais le prix des moteurs...
Sa trou le cul !!!
