[Full Tube] NicoTroll Evolution

Macfun

Si ça passait c'était beau!
Prépas XL
Militant Pirate4x4
Au hasard du Net.
LS3 : environ 200 kg (j'ai arrondi, je ne sais pas si tout équipé ou nu), sans échappement
TH400 : 70 kg
Atlas : 60 kg

OK, 330 kg au lieu des 500 ...
Soit 170 kg sous mon estimation (bien la preuve que je suis dans les choux pour le matos US).
J'avais qu'à me renseigner avant.
:Fume:

Pour UN tirant alu plein de 65 mm de diamètre et 80 cm de long, j'arrive à environ 7 kg, sans les rotules (1 kg pièce ou je délire de nouveau ?).

Combien pesait l'engin d'origine complet avec la roue de secours (tel que montré au début du sujet) ?

Dernière édition:

Hydraudy

A vaincre sans péril, triomphe sans gloire.
Prépas Hardcore
2
Alors pour répondre aux différentes questions. Tout d'abord le poids d'un seul pont devrait être légèrement supérieur à 200 kg (estimation de 205 kg) pour un objectif de poids total du véhicule de 1.5 T

Pour les interventions rapides sur le diff ça pose pas vraiment plus de problème que d'origine car il y a seulement 6 boulons supplémentaire en plus des 13 du couvercle de diff.

Pour le fait qu'à ça face ramasse merde, c'est inévitable mais bon ici on a plus un véhicule qui va tâter du rocher plutôt que les bourbiers des pays de l'est.
200kg le pont? vu les sections des tubes utiliser pour faire les corps, la taille des pivots, le carter de diff, et les protections mise en place je suis septique et curieux de voir la pesée en photo. Mais ça reste du superbe taff.


Nicotroll

Un rocher! où ça?!
Prépas XL
Avant il faisait 1920kg et la il va faire 1700kg voir moins

Dernière édition par un modérateur:

Titiland26

Reporter Competition
Equipe du site

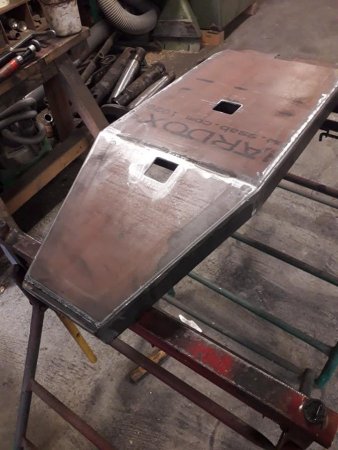

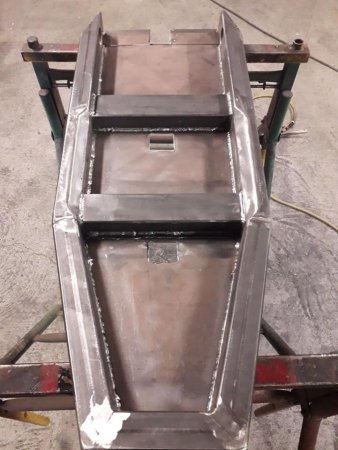

La suite ! La deadline approche il faut pas chômer. Le sabot moteur est construit et prêt à être installé sous le véhicule. Il est composé d'acier E36 et Hardox.

140224

140225

140226

140227


Bebop

Crawler library
VIP
Sacre travail :icon_cool:


Titiland26

Reporter Competition
Equipe du site

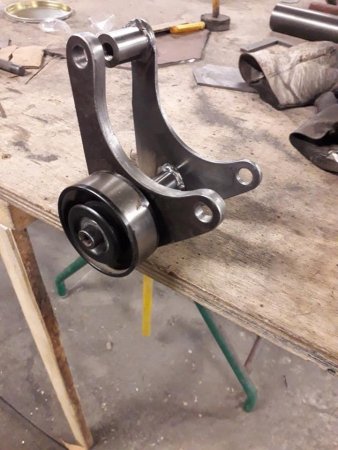

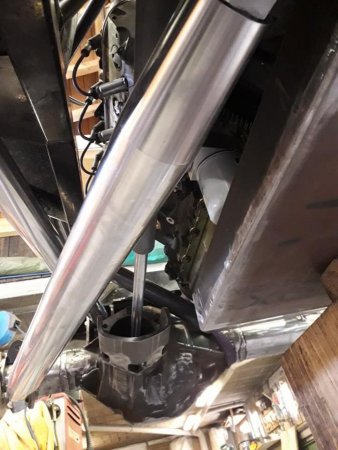

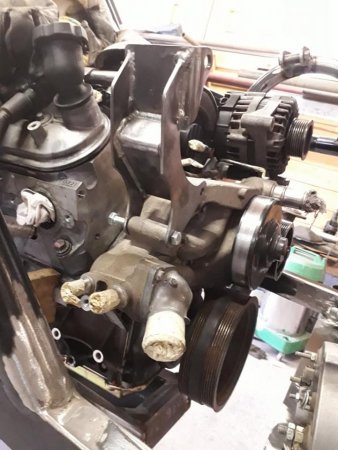

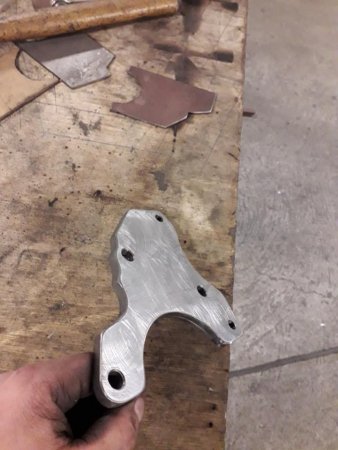

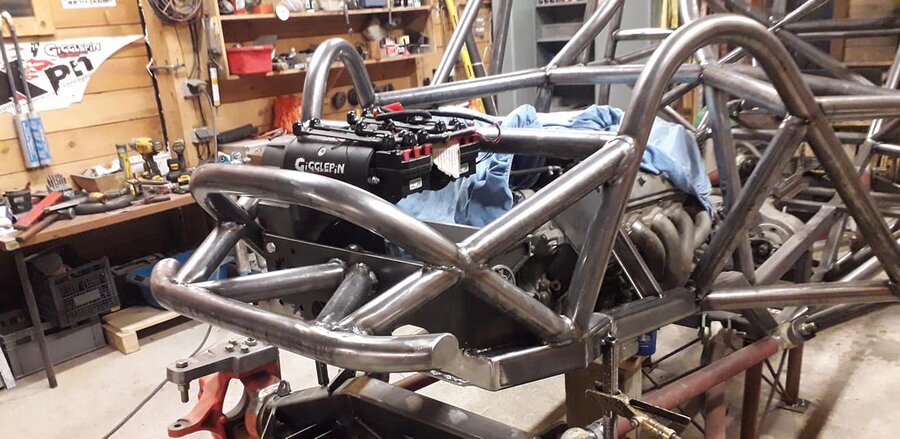

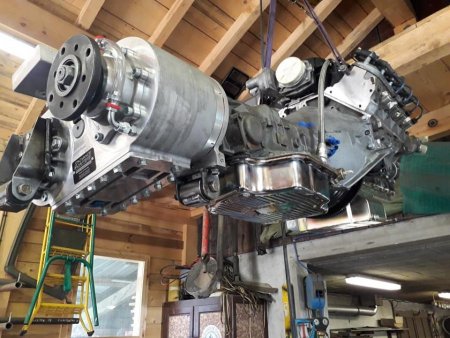

La suite du projet avec la création des supports des boîtes, moteur et accessoires (double alternateurs etc...)

140250

140251

140252


140253

140254


Japan 65

Franchisseur Extrem.
Prépas Hardcore
La ca pinaille pas sacré travail :O


Fab73

Là où on va y'a pas de routes.
Prépas Hardcore
De la belle pièce bien conçue :Super14:

Je vois que le skid et la prépa des ponts sont en Hardox, un choix délibéré (réduction des épaisseurs sans sacrifier la résistance ?) ou le proprio du proto travaille dans le TP et avait des tôles en rab dans l'atelier ? :MDR87: Beaucoup d'autres pièces sont faites en Hardox ?

Quelle nuance d'acier utilisée pour le chassis tubulaire ?


Binouz

Un rocher! où ça?!
Prépas XL
pour info le nez de pont d'un y60 c'est deja 35klg


Titiland26

Reporter Competition
Equipe du site

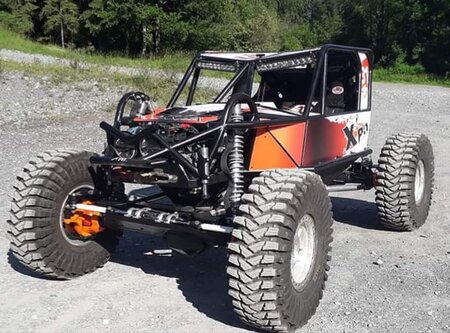

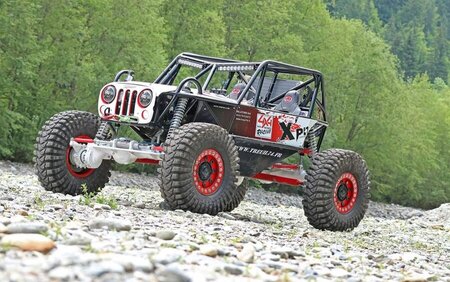

Petite mise à jour, le véhicule est maintenant opérationnel après 1 an de travaux. C'est l'occasion de faire un petit comparatif entre la version 1.0 (2017) et la version 2.0 (2020)




Hydraudy

A vaincre sans péril, triomphe sans gloire.
Prépas Hardcore
Superbe.
Alors LA question que beaucoup ce pose: le poids de la bestiole car tout est ultra dimensionné.


Babpaj

Si ça passait c'était beau!
Prépas Hardcore
Ca va chier grave cette annee en Italie , bonne chance Nico


Titiland26

Reporter Competition
Equipe du site
Superbe.
Alors LA question que beaucoup ce pose: le poids de la bestiole car tout est ultra dimensionné.

C'est une bonne question. C'est vrai qu'avec les blindages en hardox, les ponts etc...

Ca va chier grave cette annee en Italie , bonne chance Nico

Yes la première épreuve prévue est le WTI fin juillet.


Babpaj

Si ça passait c'était beau!
Prépas Hardcore
C'est une bonne question. C'est vrai qu'avec les blindages en hardox, les ponts etc...



Yes la première épreuve prévue est le WTI fin juillet.

Bonne chances les gars


Titiland26

Reporter Competition
Equipe du site

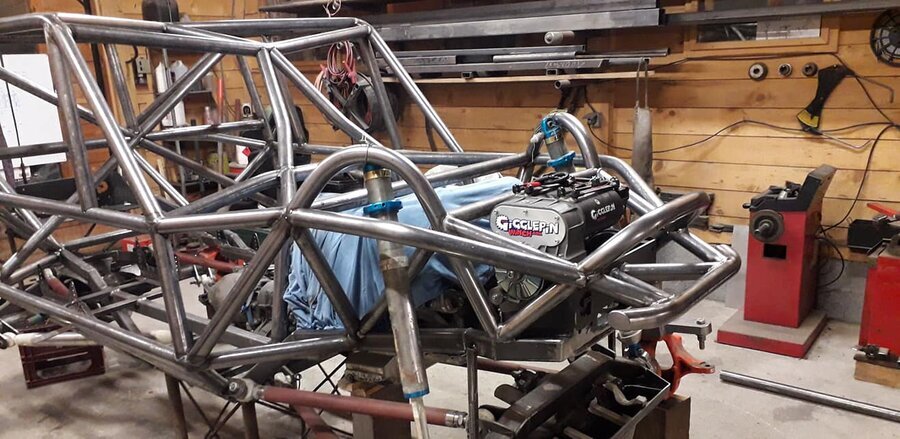

Petit UP du post. En effet Nicolas Pareau entame la préparation d'un nouveau véhicule qu'il décrit comme étant une version 2.0 de sa caisse actuelle (qui marche déjà très très bien) le futur propriétaire vous le connaissez casiment tous car il s'agit de @Pascal 73 qui a démonté son ancien véhicule (Togirix) pour en récupérer certains éléments.

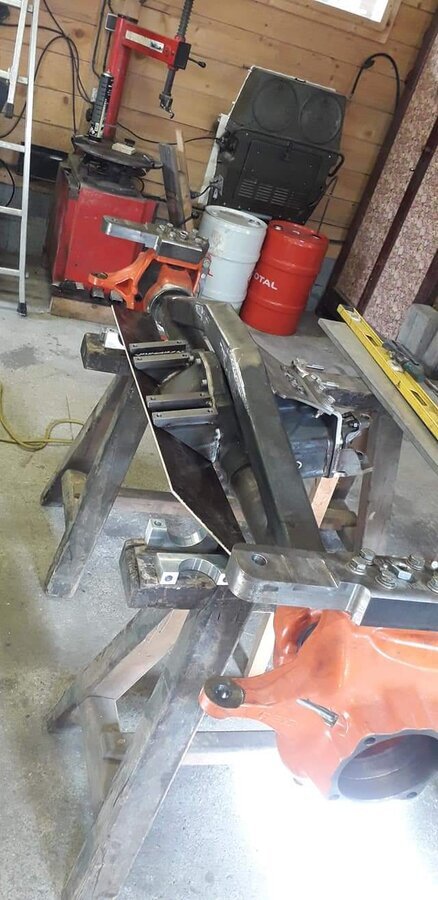

Pour les ponts même recette 4 roues directrices montés en Big Bells et SKP rien que ça. Direction hydro full PSC, Ls3 brefff du lourd. Voici quelques photos :


FB_IMG_1633700063248.jpg FB_IMG_1633700071765.jpg


Dom74

Un rocher! où ça?!
Prépas Hardcore
Moi je trouve le châssis un peu léger :lol:


Titiland26

Reporter Competition
Equipe du site

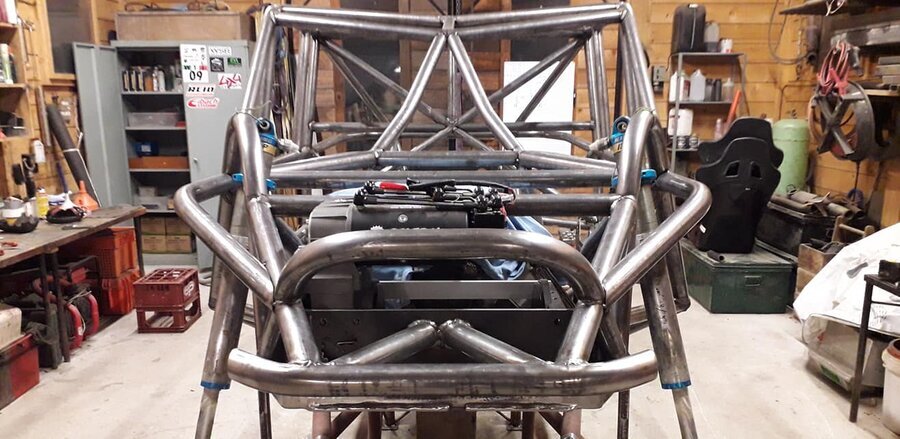

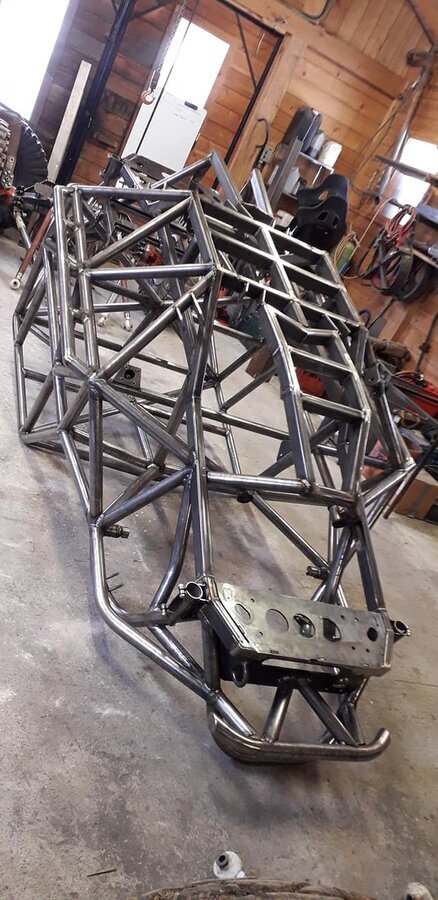

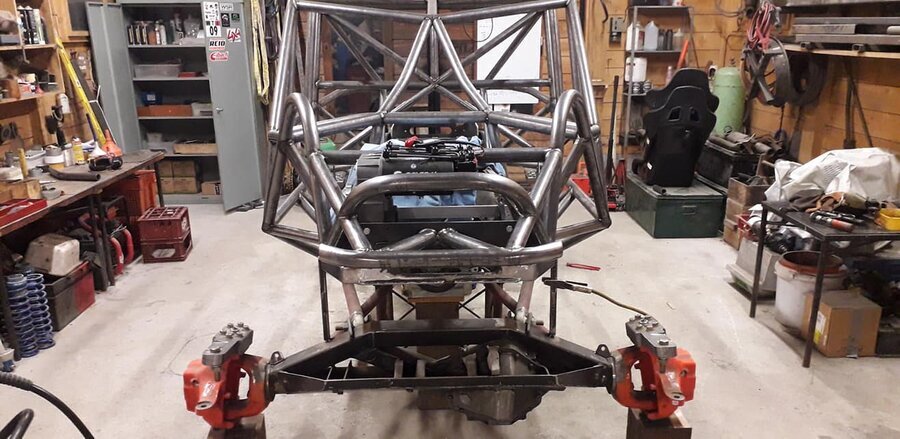

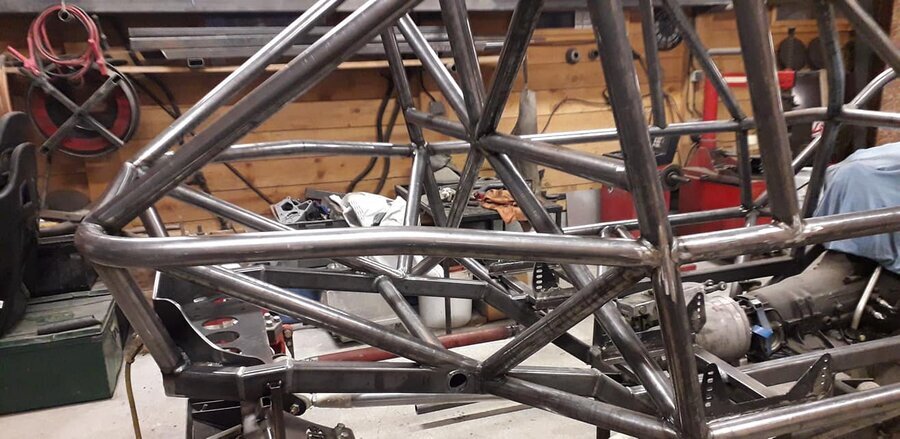

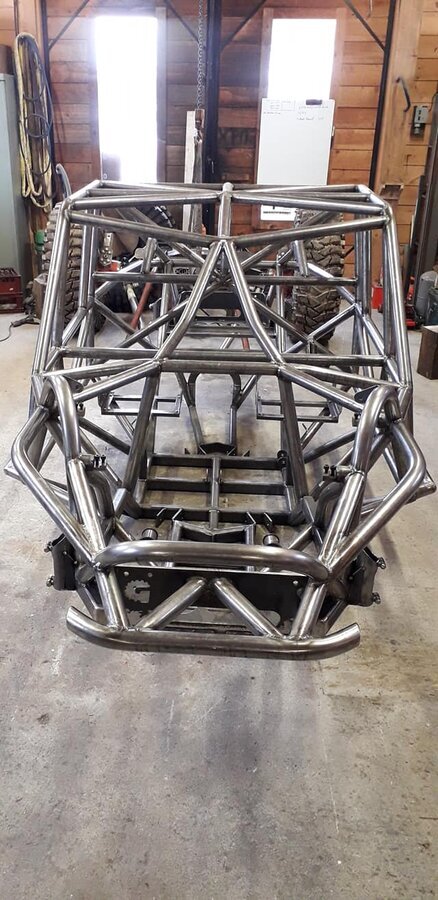

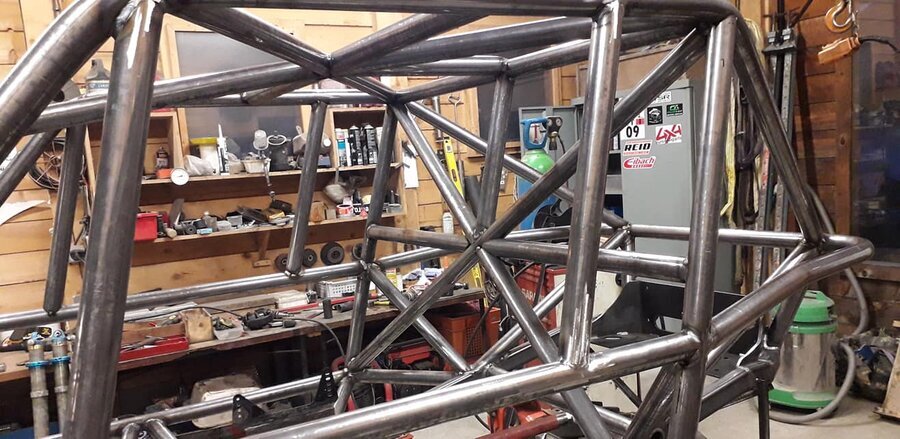

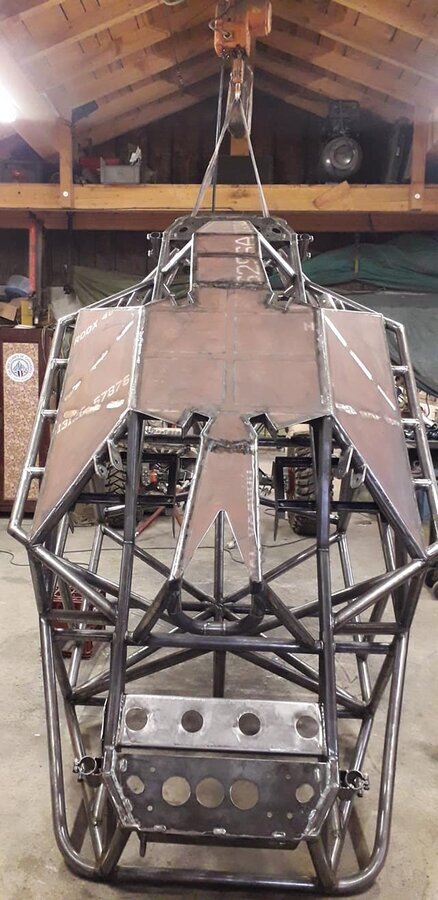

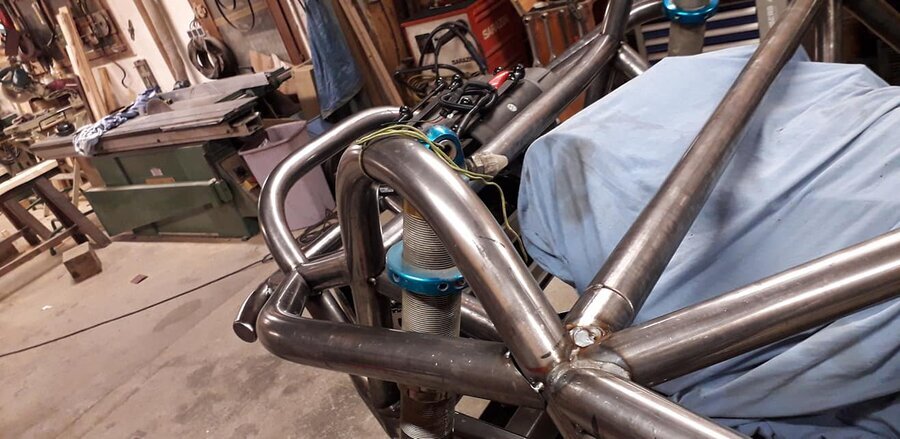

Petit update de la fabrication du proto de Pascal par Nicolas, reprise de toute les soudures de la cage, puis soudure des différents ski de protection en hardox de 4 Mm d'épaisseur. Les cailloux n'ont cas bien se tenir. Comme il n'ira pas dans la boue le fait que cela soit fixe ne posera pas de problème. Perso j'aime beaucoup l'avant moins agressif que celui de Nicolas.

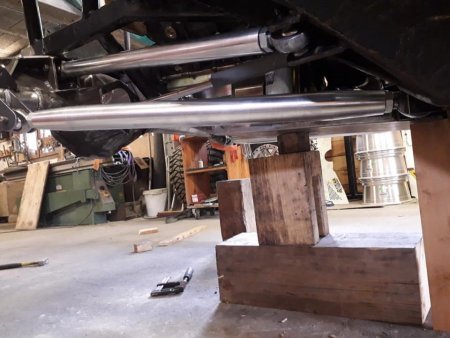

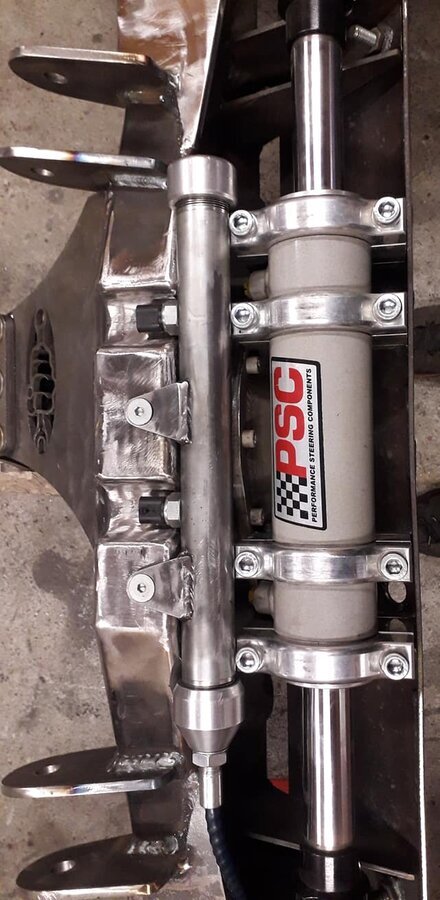

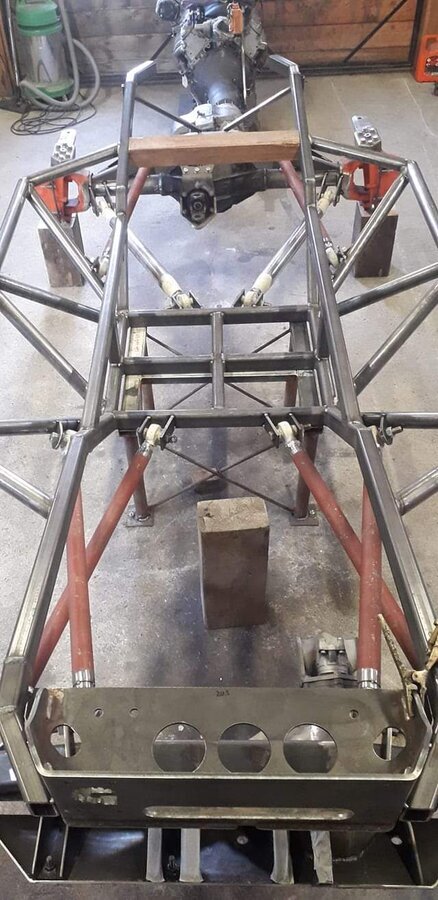

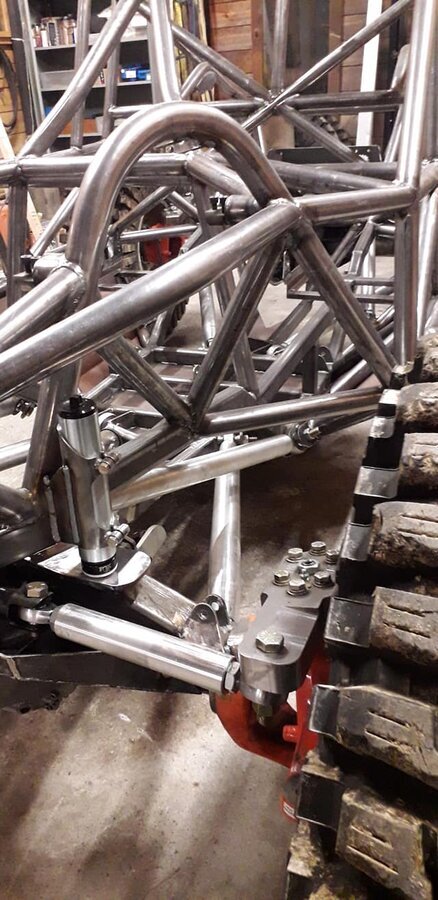

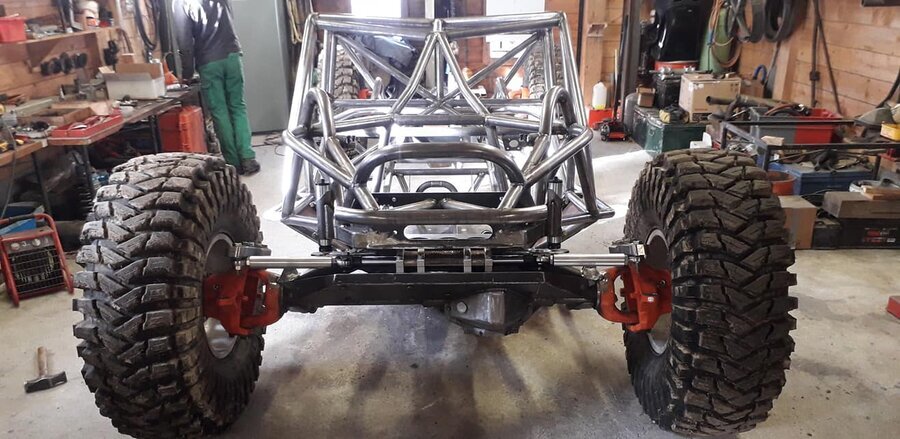

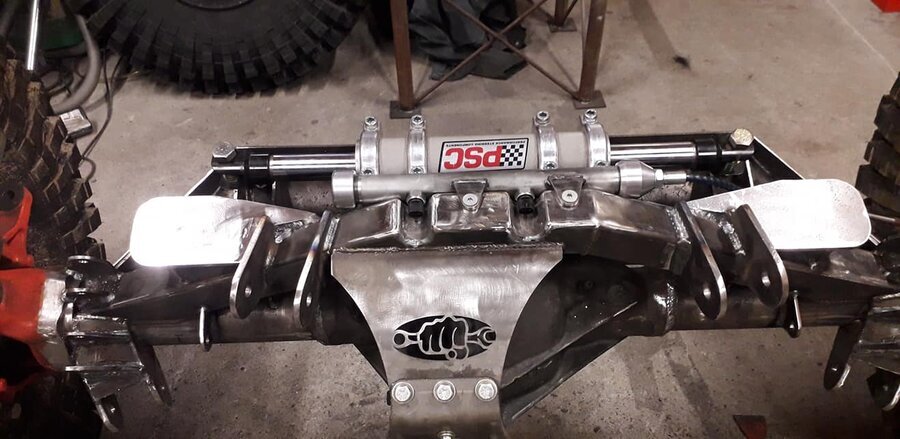

Puis montage du châssis avec tirant, ponts et direction hydraulique. Petite photo également du retour au centre automatique vendu par Jake burkey via @Bebop , peut être peut tu nous donner un peu plus d'infos ?





Dernière édition par un modérateur:

Fab73

Là où on va y'a pas de routes.
Prépas Hardcore
Un crawler qui ne va jamais dans la boue…? Ce serait une première :mrgreen:


The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Un crawler qui ne va jamais dans la boue…? Ce serait une première :mrgreen:
Bah oui un Crawler ne va pas dans la boue, un bouncer par contre de temps en temps en rencontre...
Par contre il me semble avoir lu que pascal voulait un engin polyvalent et du coup il rencontrera de la boue un jour ou l'autre (exemple Montalieu il ne fait pas toujours sec:mrgreen:)


Rul

Immodéré
Membre du personnel
Equipe du site
je trouve aussi que c'est une erreur. Sans aller dans le boue, il y aura forcement de la terre, du sable ou autre qui viendra se loger dans le chassis, même avec des trous d'évacuation d'eau.


Pedroland25

Hillbilly deluxe
Membre du personnel
Equipe du site
Le châssis est peut-être vu comme dû consommable par Pascal, il aura pas le temps de se remplir :mrgreen:
