[Tutoriel] Pose d'un phare de travail à poste fixe.

[Juju.spéléo]

CAHIER DES CHARGES

Avoir un phare supplémentaire posé sur le support de roue de secours,
servant à éclairer l'arrière du véhicule commandé par les feux de recul ou fonctionnant seul,
de façon à améliorer la visibilité lors de manoeuvres de nuit.

LISTE DES ACCESOIRES NECESSAIRES

Un porte fusible contenant un fusible de 10 Ampères sur 12 Volts.


Un interrupteur au tableau de bord, qui commandera la marche forcée du phare de travail.
Vous pouvez si vous voulez en placer un aussi sur le circuit de commande des feux de recul,
mais ce n'est pas nécessaire. Votre phare de travail, s'allumera automatiquement dès que vous
enclenchez la marche arrière.


Deux relais auto 30/40 A sur 12 V.

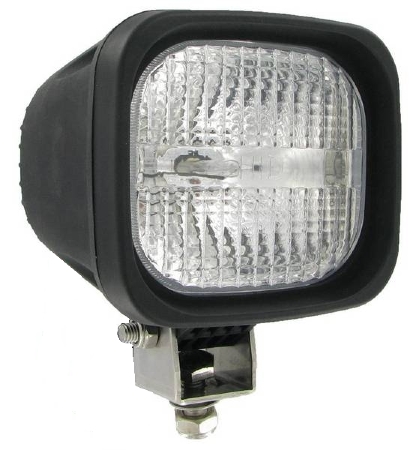

Le phare de travail de votre choix, à poser ou bon vous semble.


En option, vous pouvez poser vos relais dans un boitier plexo pour avoir un montage étanche.


Le fil électrique en 2 mm² et de couleurs différentes:
-noir ou bleu pour la masse.
-rouge pour la puissance.
-jaune pour la commande.

Les cosses diverses et variées.


SCHEMA DE CABLAGE



[The Bargeots]

Encore une fois un super reportage propre



[Greg 74]

super

je sens une rigueur toute militaire



amties

greg



[K5man]

...

Pas con le coup du phare commandé avec le feu de recul.

La cerise sur le gâteau serait de pourvoir le couper avec inter 3 positions, si tu dois reculer sur une route passante par exemple (ou en ville). :roll:



[Greg 74]

...

Pas con le coup du phare commandé avec le feu de recul.

La cerise sur le gâteau serait de pourvoir le couper avec inter 3 positions, si tu dois reculer sur une route passante par exemple (ou en ville). :roll:

j ai ce systeme , c est le top , surtout que moi derriere je suis tole .

beaucoup le monte sans le relais grosse erreur = incendie !!!!!!


par contre :


??????????????????????????????????

il peut le couper ou l allumer quand il veut avec son inter au tb .

ou bien j ai mal avaler ta cerise

greg



[Juju.spéléo]

...

Pas con le coup du phare commandé avec le feu de recul.

La cerise sur le gâteau serait de pourvoir le couper avec inter 3 positions, si tu dois reculer sur une route passante par exemple (ou en ville). :roll:

Dans ce cas, tu rajoutes l'interrupteur optionnel qui est sur le crobard



[K5man]

...

Pas con le coup du phare commandé avec le feu de recul.

La cerise sur le gâteau serait de pourvoir le couper avec inter 3 positions, si tu dois reculer sur une route passante par exemple (ou en ville). :roll:

Dans ce cas, tu rajoutes l'interrupteur optionnel qui est sur le crobard

Oui, c'était juste pour fignoler et éviter un deuxième inter en prenant un trois positions (ouvert-repos/fermé-repos).

Mais c'est très bien comme ça aussi Bonne idée ton post



[Castanea]

Aaaaaaahhhhhhh cet âge ou une libido désormais inactive laisse le temps de se consacrer à tant de choses jusqu'alors négligées.

Merci Serge



[Yves]

Aaaaaaahhhhhhh cet âge ou une libido désormais inactive laisse le temps de se consacrer à tant de choses jusqu'alors négligées.

Merci Serge

PAS MIEUX



[Maxi14]

Merci Juju !



[Rul]

t'as déja des pb de libido Maxi ????



[The Bargeots]

Hey les gars arretez de pourrir le post



[Peete63]

tu les trouves ou les inter comme sur la photo?



[Yanlebon]

Super reportage.

Pour les inters j'en ai vue dans un centre auto Leclerc, mai aussi dans les rayons tunning chez Nortoto. D'ailleur ils appel ça inter "Top GUN". Eh oui on arrête pas le progres.



[Juju.spéléo]

Aaaaaaahhhhhhh cet âge ou une libido désormais inactive laisse le temps de se consacrer à tant de choses jusqu'alors négligées.

Merci Serge

PAS MIEUX

Sont taquins les branluchons c't'année !!!

Vous remarquerez qu'à l'heure ou je poste, on est aussi insomniaque ... :bocul:



[The Bargeots]

L'autre il a trafiqué l'heure de son compte pour faire croire qu'il a posté tard :bravebete:



[Math22]

Sympa le tuto super clair.

Mais serais t'il pas plus simple d'utilisé un intérrupteur 3 position et un seul relais ?

On choisi l'information que l'on souhaite envoyé au relais et le tour est joué, une position automatique une ou il ne se passe rien et la troisième en marche forcé.

J'ai réalisé se montage pour mes antibrouillard avant et sa marche plutot pas mal.



[Juju.spéléo]

Sympa le tuto super clair.

Mais serais t'il pas plus simple d'utilisé un intérrupteur 3 position et un seul relais ?

On choisi l'information que l'on souhaite envoyé au relais et le tour est joué, une position automatique une ou il ne se passe rien et la troisième en marche forcé.

J'ai réalisé se montage pour mes antibrouillard avant et sa marche plutot pas mal.

C'est très juste Math.

Je n'avais pas envisagé le fonctionnement sous cet angle,

mais ton idée est nettement plus simple et meilleure.

Voilà pourquoi c'est bien de bosser en équipe...



[Math22]

Sympa le tuto super clair.

Mais serais t'il pas plus simple d'utilisé un intérrupteur 3 position et un seul relais ?

On choisi l'information que l'on souhaite envoyé au relais et le tour est joué, une position automatique une ou il ne se passe rien et la troisième en marche forcé.

J'ai réalisé se montage pour mes antibrouillard avant et sa marche plutot pas mal.

C'est très juste Math.

Je n'avais pas envisagé le fonctionnement sous cet angle,

mais ton idée est nettement plus simple et meilleure.

Voilà pourquoi c'est bien de bosser en équipe...

Mais de rien sa sert a sa un forum la partage des idées.

Ben il n'y a plus qu'a faire un nouveau schéma pour expliqué le truc



[Juju.spéléo]

Voilà le travail, mais il faut un inverseur 3 positions bipolaire,

sinon ça ne marche pas.



[Math22]

J'ai utilisé le model de la photo et sa marche très bien aussi.

La borne central direction le relais et les borne extérieur pour les sources.

Le principe de la vanne 3voie hydraulique en fait.

Et c'est encore plus simple .



[Yanlebon]

Salut MAth et juju

Sur votre montage il n'y a pas de fusible pour le relais.

C'est aussi un récepteur électrique et donc un riosque de court circuit, en ce qui me concerne, je branche toujours ma commande sur une alim protégée.

Voilà



[Juju.spéléo]

Salut MAth et juju

Sur votre montage il n'y a pas de fusible pour le relais.

C'est aussi un récepteur électrique et donc un riosque de court circuit, en ce qui me concerne, je branche toujours ma commande sur une alim protégée.

Voilà

Salut Yann,

il n'est pas nécessaire de protéger par un fusibles le circuit de commande,

par contre en mettre un sur le circuit de puissance est judicieux.

Ceci dit, si tu veux en mettre un quand même...ça n'est pas interdit.



[Yanlebon]

Ben disons que c'est uen déformation professionnelle.

Je travail à la maintenance dans une boite agroalim, et chez nous tout ce qui utilise du courant doit être protégé: puissance et commande.

Alors je suis devenu un maniaque du fusible et du disjoncteur !!!!!!

Sinon question , tu as fait ton schéma élec sur quel logiciel ? Excel ou autre ?

Merci



[La malice]

Ben disons que c'est uen déformation professionnelle.

Je travail à la maintenance dans une boite agroalim, et chez nous tout ce qui utilise du courant doit être protégé: puissance et commande.

Alors je suis devenu un maniaque du fusible et du disjoncteur !!!!!!

Sinon question , tu as fait ton schéma élec sur quel logiciel ? Excel ou autre ?

Merci

ben faudrait que tu forme certain de tes "collègues " dans une laiterie d'un grand groupe il y en a pas des masse en France il y avais des cales en bois dans les contacteur pour shunter des sécurités de chaudière vapeur

sinon tu as raison tous les départ doivent être protéger



sinon bravo juju bien le "tuto"



[Juju.spéléo]

Ben disons que c'est uen déformation professionnelle.

Je travail à la maintenance dans une boite agroalim, et chez nous tout ce qui utilise du courant doit être protégé: puissance et commande.

Alors je suis devenu un maniaque du fusible et du disjoncteur !!!!!!

Sinon question , tu as fait ton schéma élec sur quel logiciel ? Excel ou autre ?

Merci

"Photofiltre" est ton ami

C'est un freeware facile d'emploi, http://photofiltre.free.fr/download.htm

que j'utilise aussi bien pour la retouche photo que pour créer une affiche

ou faire un projet.

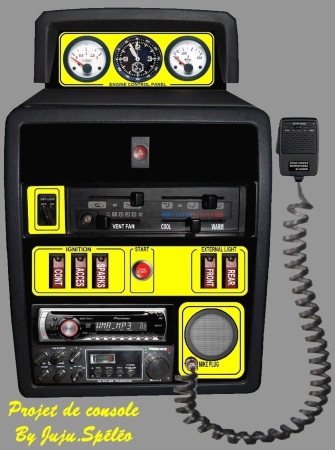

Exemple de ce que va devenir la console de mon GR:

Avant...



Après (c'est pas fini...)



Tous les éléments sur le projet, sont des copiés/collés de photos piquées sur le net. Ca te donne un aperçu de ce que tu peux faire avec...

PS: Pour Denis...

Merci ma poule et si vous voulez mettre des fusibles partout...
ça ne mange pas de pain et c'est pas moi qui paye !!!



[La malice]

PS: Pour Denis...

Merci ma poule et si vous voulez mettre des fusibles partout...
ça ne mange pas de pain et c'est pas moi qui paye !!!

ben sinon tu prend un fusible pour plusieurs départ
je dis ça car j'ai a moitie cramer le faisceaux d'un land le bout qui n'as pas cramer c'est part ce que j'avais mis des fusibles a des endroit ou il n'y n avais pas d'origine



[Yanlebon]

Ok merci Juju pour l'info, super sympa!!

Pour les commandes effectivement il est assez simple de créer une ligne protéger et d'y rattacher plusieurs commandes.

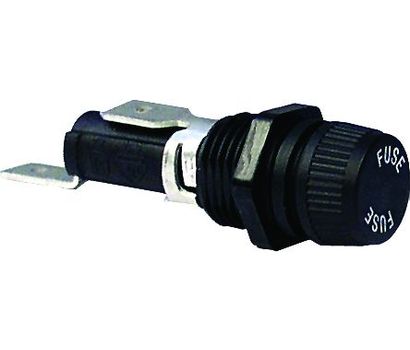

Quand au cout, moi je prends des fusibles comme ci-dessous et j'y connecte directement des cosses isolées biensur, et ça ne bouge pas.




En ce qui concerne les mecs qui shunt les sécuritées, je ne travail pas dans le lait mais dans la confiserie et chez nous avec la poussière de sucre, il y a les meme risques d'explosion qu'avec celle des céréales. donc on fait vachement gaffe.



[Coyote48]

Salut Juju

Merci pour ces explications et le schéma de cablage.



[Juju.spéléo]

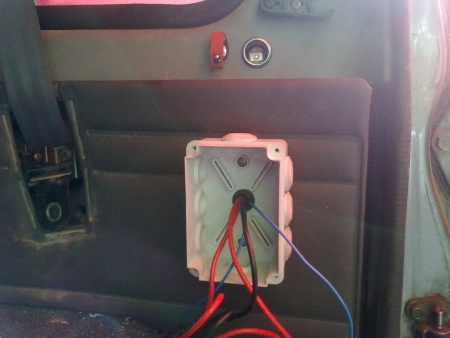

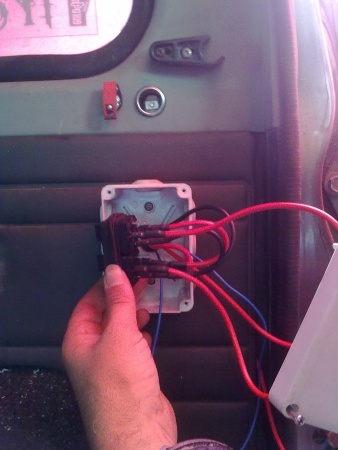

Je rajoute deux tof du montage que j' avais oublié dans un coin
