roues / ponts UNIMOG

[Tlcbj73]

ca m amuse
la jeep ferat empat:2.70m large;2.10m le capot sera a 1.60m
je sent que ca va m amuser tout ca
et pour les pneus je faire des bead lock ( double) et il sera atmos le pneu je pense ou 150g

En clair tu veux faire ça quoi:
http://www.fourwheeler.com/eventcov...challenger_2000_jeep_tj_thorson/photo_01.html


@+Tlcbj73



[Satanas]



[Satanas]

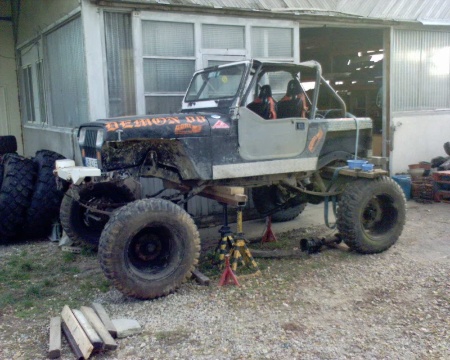

photo de chiote mais en gros voila les ponts son casi en place il mreste a souder les platines



[STF]

ah ben ca avance 8) et pour tes arbres de trans tu fais comment :?:



[Satanas]

je vais fabriquer mes tulipes moi meme avec le morceau d arbre recuperer
un mix des tulipes jeep et de l arbre mog et apres je verai



[Jaunedoeuf]

sa avance bien dis donc, j'ai hate de le voir fini !
c'est prévu pour quand les essais ?



[Satanas]

dans un petit moi normalement



[Sebastien Fronsacq]

dans un petit moi normalement

tu rigole pas toi si tu veu ya le mienne a finir g du mal a trouver le temp



[Satanas]

on avait bien mi une a deux semaine complete pour la prepa chambon donc la ca devrais le faire
pour les premier essai biensur



[Fordyan]

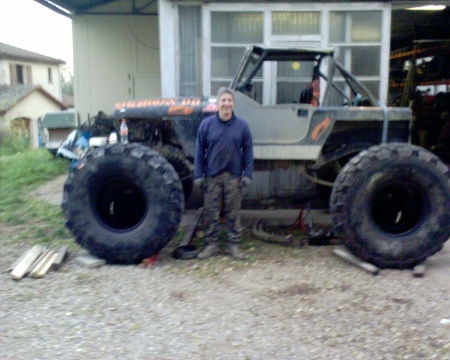

photo de chiote mais en gros voila les ponts son casi en place il mreste a souder les platines

tu triche pour faire croire qu elle est grand tu a mis un petit devant
desoler
peu etre un peu jalou

bravo pour le travaille ca le fait tres bien
yannick



[Rey Le Bon]

La sangle anti-débattement arriére je l'aurrais pas mis là



[Satanas]

merci les gars
lui c est pat "fada" un ami qui lui aussi prepare un proto un .... ....jeepcat
et pour la sangle c est pour tenir les pont provisoirment



oups j oubliai pat mesure 1.80m



[Reulsport]

il y a les ponts de volvo qui sont dans des gabarits plus raisanable!

Nous a l atelier nous avions commencer un projet avec des pont d unimog 406 sur lesquelles nous avons mis les freins a disques puis nous avons abandoné le projet car nous somme septique sur le bon comportement de la voiture ainsi équipée( nous avons un peu les meme idées que francis76)
Deux ingénieur de chez land avait a l époque monter deux 110 en portique land rover mais le projet a été aussi abandonné( jai les photos a l atelier)

Ceci dit dans les bourbiers c est indiscuable que cela fonctionne

J ai un amis qui a également le kit freins+bride de cardan complet des usa pour pont de 404 ou 401 pret a monter mais il est en stand by



[Reulsport]

oui ont les a tjrs c est des 406 avec la commande du blocage par air,il sont remis en etat (roulements,jeu etc) les tubes sont usiner et des bride pour les cardan sont faite(land rover) il y a 4 nouveaux disque de frein brembo de petit camion renault placer avec des moyeux spécifiques et il y a 4 pince de frein de ferrari 348 qui vont tip top dessus mais dont les support reste a faire!

Il sont a vendre faut juste que je vois avec mon frère pour le prix

NB nous avons encore deux pont std pour pièce mais je vois mal ce qui pourrait casser!



[Reulsport]

fotos



[Reulsport]

fotos



[Reulsport]

fotos



[Reulsport]

fotos



[Reulsport]

2500 euros le tout je crois que c est pas fou je crois pour les roue je crois qu il faut min 18 avec ce diam de disque on avait remis l entre axe unimog car c est le meme que les land rover 101 et ont a beaucoup joué avec ces ponts la aussi!

Siinon la jant le miux est de la faire sur mesure une fois la voie du véhicule et la dimenssion du pneu determinée



[Reulsport]

roue RS



[Reulsport]

Roue RS



[Reulsport]

ils sont a faire mais tout le tube du pont est deja nettoyé!
Pour le ratio il faut que je demande a mon frère c est lui qui fait tout cela mais je pense que cela doit etre pres de 8/1 Non?



[Tlcbj73]

Salut,

il y a 4 nouveaux disque de frein brembo de petit camion renault

pourrais tu me dire de quel camion renault sont issu les disques? de combien est le diamétre du centre et le diamétre total?
Merci d'avance

@+Tlcbj73



[Satanas]

7.56 pour 1



[Sailler]

salut à tous,

sur ce coups, vous avez faux,

ils n'ont pas tous le meme ratio.

Les pont de 406 ET 416 sont avec des rapport 6.5; 6 et 5 pour les pont dit Fast

Les pont de unimog 404 sont en 7,56 et les pont Fast sont en rapport de 5

les forum sur les unimog sont pratiques

http://www.rockymountainmoggers.com/gears.html

en tous cas, mes pont d'unimog 416 sont en 6.5 et ce sont les meme (j'ai meme recompter les dents pour etre sur)

a+



[Satanas]

celui que je t ais donne c etais pour le 404 donc le mien



[Sailler]

autant pour moi

mais vu que pas mal se pose la question des rapport de pont d'unimog, j'ai préféré informé



[Sailler]

lut,

la différence est au niveau du nez de pont, il y en a un visé des 2 coté et l'autre ressemble à un land rover avec le nez de pont démontable par l'arrière

les deux ponts ne se ressemble pas du tout

a+

dsl pas de photos



[Satanas]

sur le 404 tu as un gros boulon pour la main meneuse



[Regtroll]

Il est dans un bois mais j'arrive pas à trouver le proprio...



En plus y'a ça dessus!



Un gros treuil mécanique pris en sortie de boite.

Les pneus montés dessus sont des 14x20...
