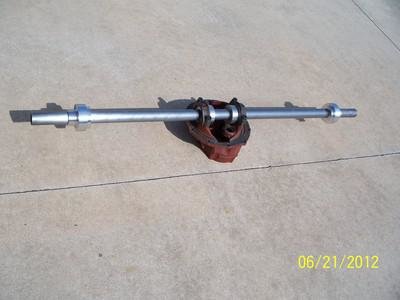

Ca s'appelle un axle alignment bar. Original, je sais...



300GE

Couteau entre les dents!
Prépas Hardcore
Sacré boulot, hâte de le voir au rasso :Super14:


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF

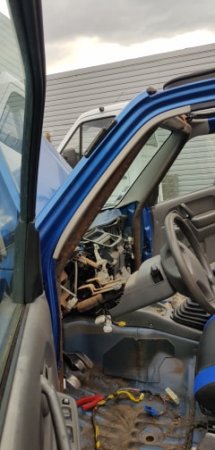

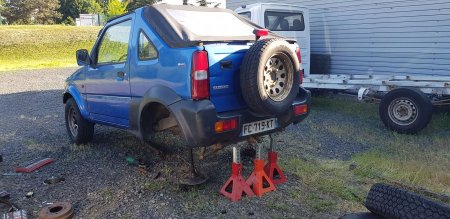

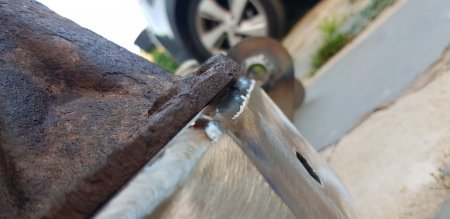

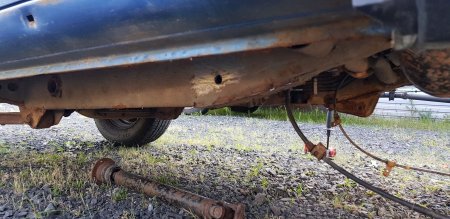

Un ptit peux de taf entre hier et aujourd'hui , dépose du pont avant , début de découpe du chassie et des support qui me sont plus utile , arche de par brise de faite.

140331
140332
140333
140334

Par contre j'ai telement reduit au maximun le difs que je vais devoir tailler dans le corps de difs ...

140335

Demain on decoupe les passage pour les tirant , et on pointe en place tout les support sur le pont .


Alex12r

Franchisseur Extrem.
Prépas XL
Il est bizarrement placé ton pont avant que tu dis avoir démonté


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF
Aujourd’hui un peux de taf

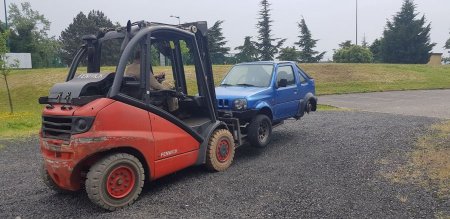

On rentre le demi Jimny a l'abris
141131

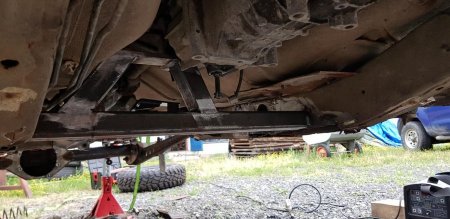

Puis on sort la meule et on coupe se qui gene , le chassie est une belle merde , j'aurais sue j'aurais fait sa au zip j'aurais mis beaucoup moins de temps , il restera les plaque de renfort a faire et couper comme il faut la ou sa touchera .

141151

Le pont arriere est en plus , les support en cours de soudage lundi normalement on fait le support de panhard et on amene le pont chez ERM4x4 pour l'usinage des demi arbre :smile:

141156
141157


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF
Le pont arriérè est fin prêt a être souder , il ne lui manque que les support d’amortisseur et de portique .
141207

On attaquer l'arche derrière les siège , les platine sont faite et l'ensemble est pointer . Le montage des tube clamps est aussi fait , reste plus que les geule de loup a faire .
141208
141209


Reste a faire avant Pirate :

- Finir l'arceau + reprise chassie
- Remontage du tableau de bord
- Support roue de secours interieur
- Faire les rock
- Montage du pont avant
- Usinage des demi arbre , montage des portique ( Par ERM4x4 )
- Renforcer le chassie
- Montage du fond plat
- Par choc arriere
- Distri


Royco17

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
ça va le faire t'es large :MDR85::MDR85::MDR85::MDR85:


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF
Oula mais il manque quelque photo par ici !!

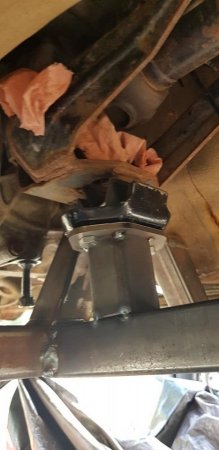

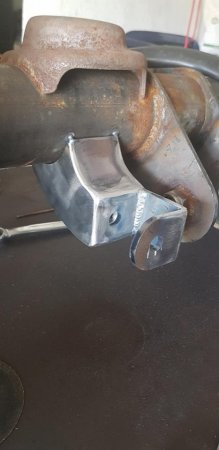

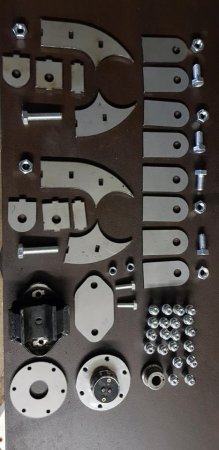

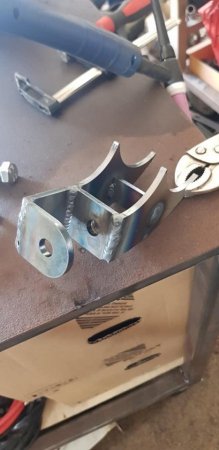

Les support d’amortisseur renforcer sont fait , monter sur le pont , et le pont totalement terminer .
amortiseur 1.jpg
amortiseur 2.jpg
amortiseur 3.jpg
renfort pont.jpg

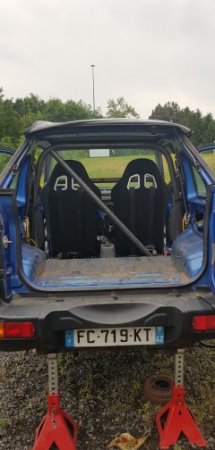

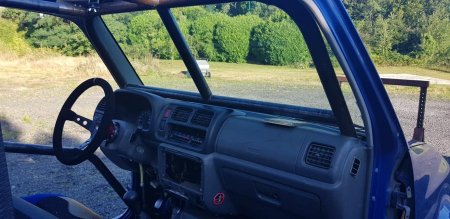

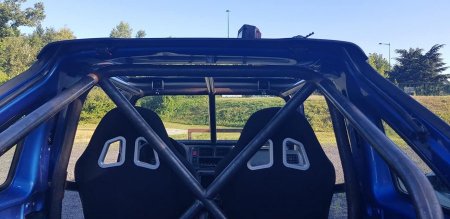

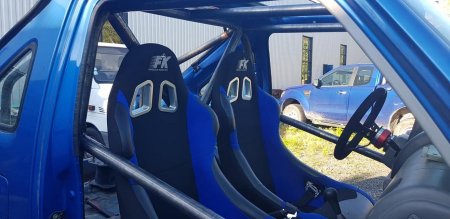

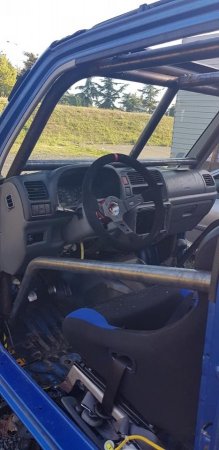

Modification aussi de l'arceau interrieur , il etait trop bas et on se tapais la tete une fois dans le baquet , rehausser de 2cm c'est bien mieux maintenant pose des tube qui remplace les porte ( facilement démontable pour les moins souple )

arceau 1.jpg
arceau 2.jpg
arceau 3.jpg
arceau 4.jpg

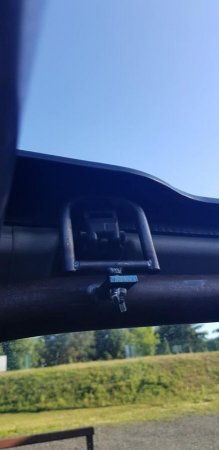

Bon par contre l'arceau passais un peux trop proche des systeme de fermeture de bache , pas de soucis on va en refaire un .
arceau 5.jpg

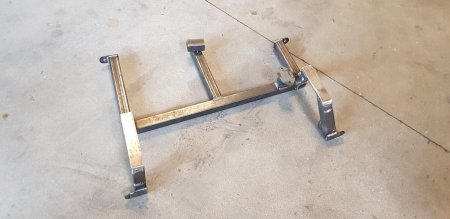

Le fond plat est aussi fini et poser , entierement demontable , avec le support de boite de vitesse dessus . Maintenant je n'ai plus de travers qui me gene pour tomber la boite :smile:

Fond 1.jpg
fond 2.jpg
fond 3.jpg
fond 4.jpg

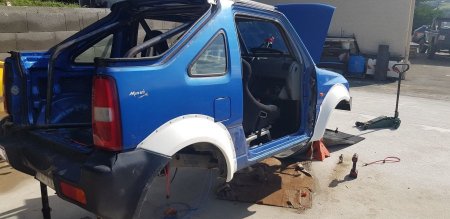

Pose des frein séparé , des different cablage pour les bloc , du compresseur sous le siège conducteur , montage des élargiseur d'aile poly ,
frein sep.jpg

Le pont arriérè est en attente des demi arbre pour finaliser le montage , le pont avant et en cours d'usinage et l'assemblage devrais attaquer après Valloire

Pour les personne intéressée , un jimny 2019 préparé , ainsi qu'un Jimny avec des portique sera present sur le stand ERM la semaine prochaine a Valloire :wink:

arceau 5.jpg


Bebop

Crawler library
VIP
C'est vraiment top, mais je ne suis sur si j'aurais meule les soudures sur le support d'amortos a ta place.

Bon c'est pas des airshocks ou des coilovers donc les supports ne seront pas enormement solicites, mais quand meme.


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF
C'est vraiment top, mais je ne suis sur si j'aurais meule les soudures sur le support d'amortos a ta place.

Bon c'est pas des airshocks ou des coilovers donc les supports ne seront pas enormement solicites, mais quand meme.
C'est des support qui devrais pas rester bien longtemps dessus , des coils devrait rapidement arriver en 2020 :smile:


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF

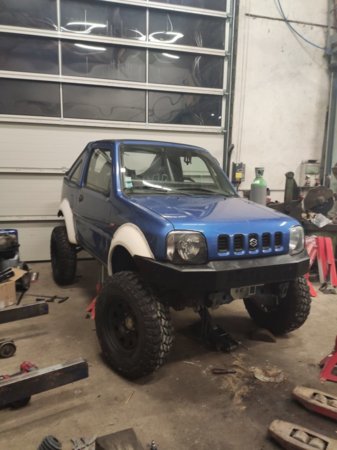

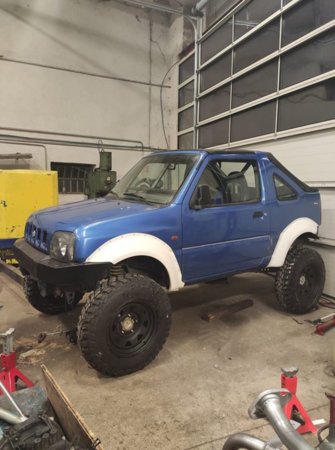

Tout est sur ses roue , encore deux ou trois truc a faire et sa roule .

Quelque spec avec du 215/85/16 :

Hauteur 1m85
Largeur 1m75
Hauteur sous chassie 45cm
Hauteur sous pont 42cm :lol::lol:
jim 2.jpg

Plus de détail dans la semaine !


Thibault60

Un rocher! où ça?!
Prépas XL
Ça avance plus vite ici que chez-moi on dirait.... :Super14:


Maxou4236

Un rocher! où ça?!
Prépas XL
Staff KOF
Quelque détail en plus sur la voiture .

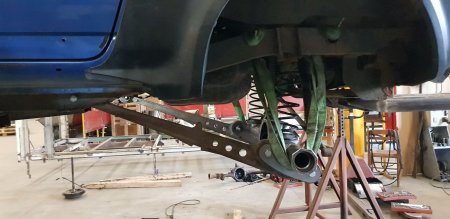

Pont avant : difs arriérè de jimny avec bloc ERM , demi arbre avant renforcer Longfield en 26c , joint homo ainsi que réducteur fait par ERM , pont custom renforcer ( environ 3l d'huile ) avec tirant disco TD5 , amortisseur Koni et ressort jaune ERM , barre de direction de samurai rallonger et renforcer , support panhard coter chassie déplacer de 2 cm coter moteur .

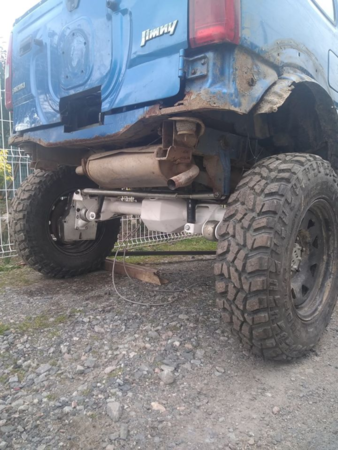

Pont arriere : difs arriere de jimny avec bloc ERM , demi arbre d'origine mazout jimny et reducteur ERM , pont custom renforcer ( la aussi 3l d'huile ) avec tirant disco TD5 , amortisseur que j'avais en stock , avec ressort avant de jimny essence , panhard renforcer et legerement rallonger .

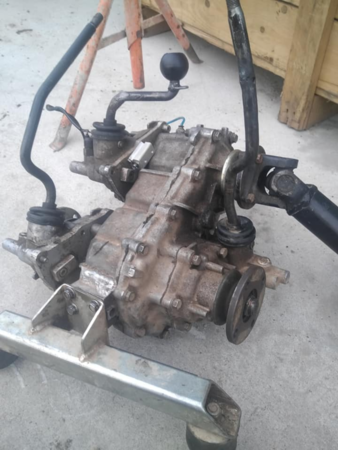

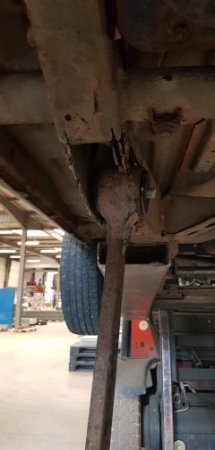

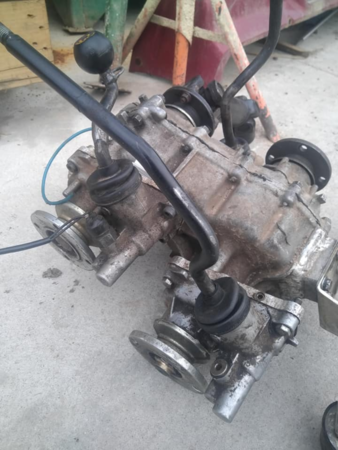

Coter chassie : Traverse de BV couper , support de BT remonter et tunnel legerment modifier ( a coup de masse ) , les tirrant sont passer dans le chassie et le chassie renforcer , donc mise en place d'un faux châssis et de sont fond plat .

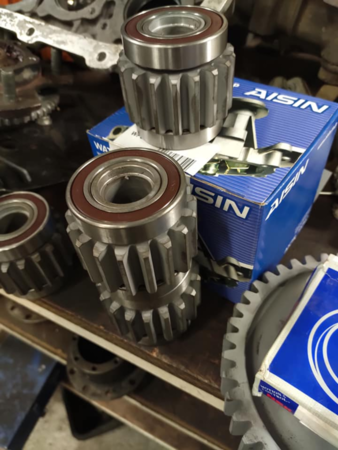

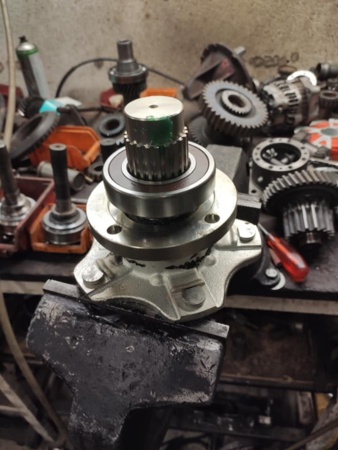

Quelque photo plus en détail , les réducteur fait par ERM , sont disponible en 3 réduction , 1.5 , 2.5 et 3.2 , je suis équiper d'un 2.5 , qui me permet d'utiliser la voiture sur route ( 90 / 100km/h en 5eme a 6500tr ) mais aussi d'avoir une très bonne réduction en TT. L'ensemble des pignon est en module de 4 , c'est pas avez les 82ch que je vais péter des dent !

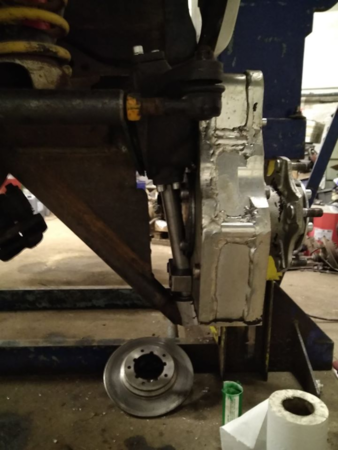

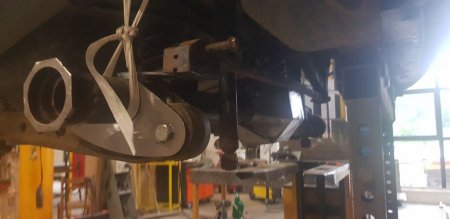

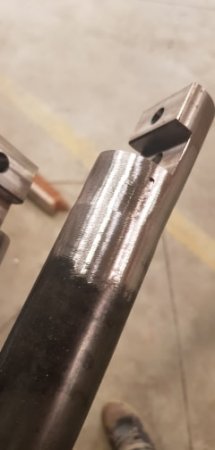

Sur le pont avant , beaucoup plus de taf que l’arriéré , le réducteur ERM est mécano soudée , puis usiner en 5axe , il est maintenue sur le pivot a l'aide des 4 vis qui d'origine tiennent le moyeux , et le boitier est souder au pivot ( les vis seul on tendance a se couper . ) On peux voir un bracon , obligatoire pour éviter au maximum les effort sur le bols de pont , et maintenir le réducteur l'or des effort en latéral . La douille du bas est equiper de bague a friction , et l'axe est en acier pré-traité , il viens reprendre le roulement du bas de bols , une pince est la pour maintenant l'axe au réducteur .

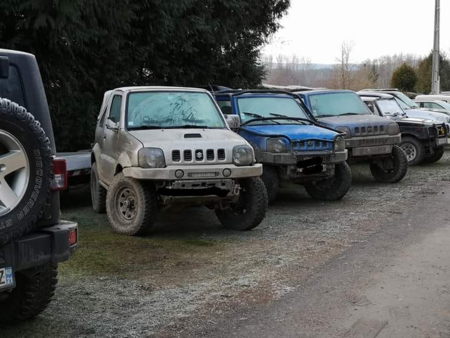

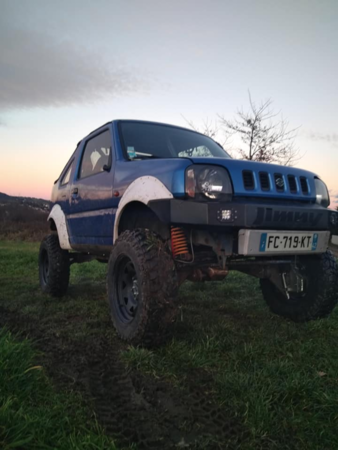

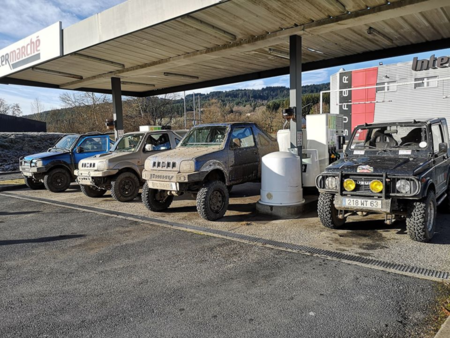

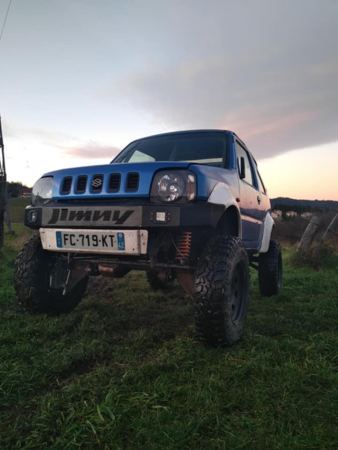

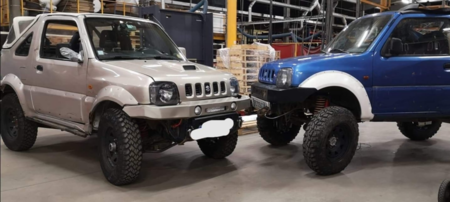

Quelque photo en exterieur , des tout premier tour de roue , et une petit photo pour comparez avec un autre Jimny que certain on pue voir a Montalieu .


1er vrai sortie avec les copain milieux janvier !
