[Land Rover] V8 only

[Japet74]

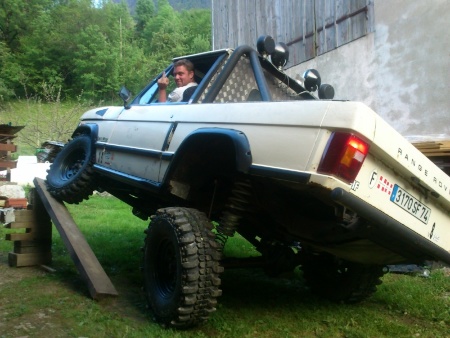

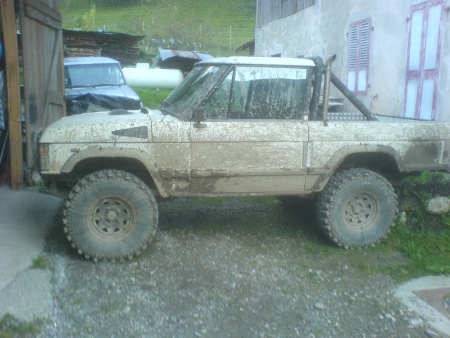

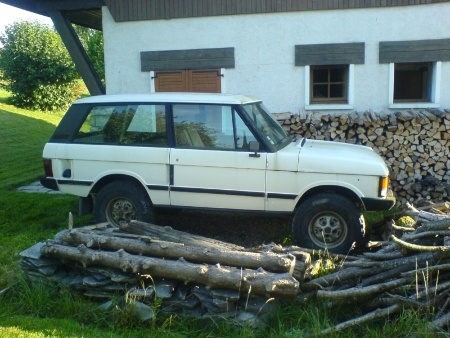

après le bonhomme , l'auto...et vu les prépas de vos engins , bin ça fout la trouille a l'achat...3.5 carb de 1986


au bout de 5 ans de bricole..

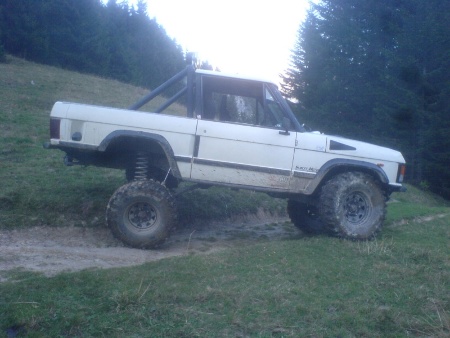

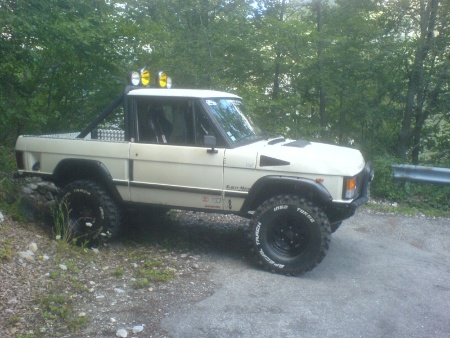

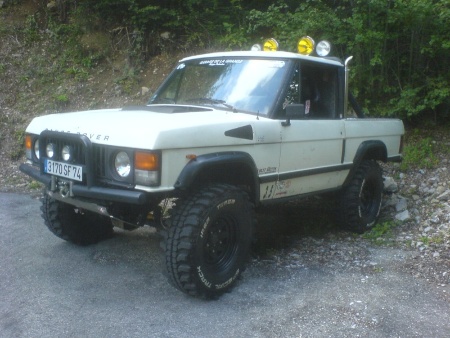

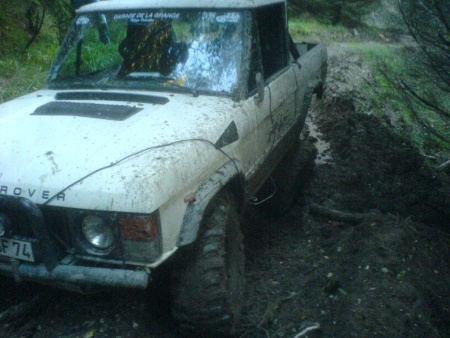

et donc passer en pickup pour aller bosser là

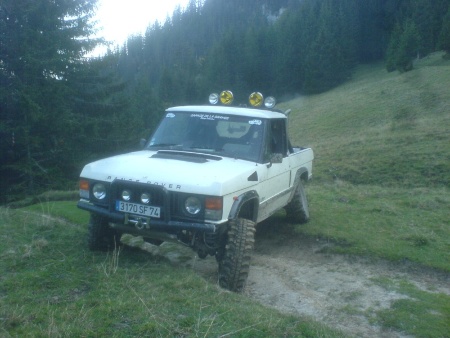

voir ça...

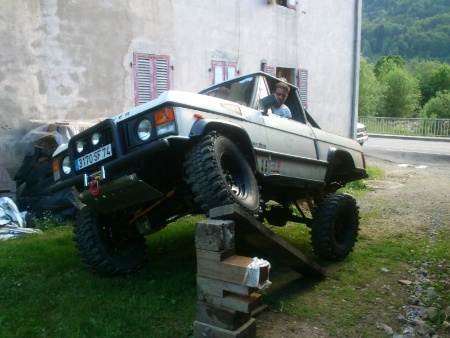

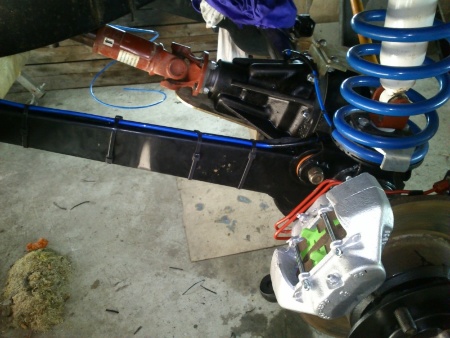

bricoler la suspate



















alors :4 procomp oeil/oeil de 76.5 cm détendu
4 ressort +5cm
cales alus 2 cm
tirants avant raptor 6° et silents blocs gwinlewis
tirants ar maison coudés renforcés
chapelles avant maison
supports hauts arrières maison
barre panhard sur rotules herero
rotule triangle ar unibal kit x--spring ar

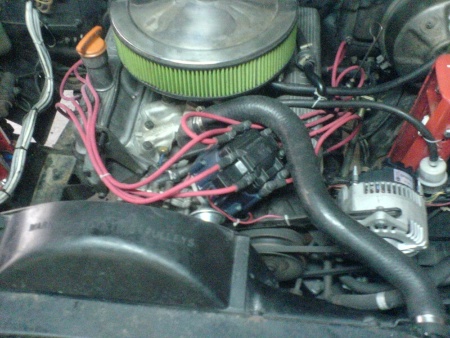

bricoler le moteur aussi...évo 1:

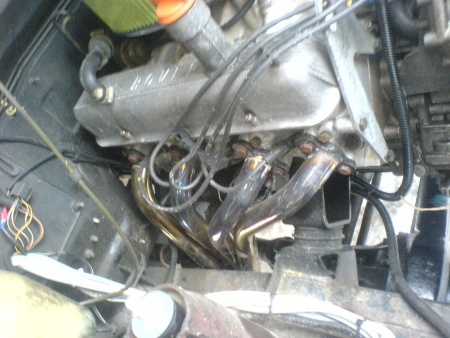

carbu weber , 4/1 inox ss, dui , aac 3.9 , alternateur 100a




évo 2










3.5 kit stroker 3.9

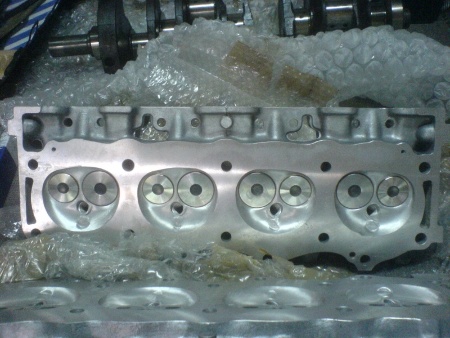

grosses culasses morgan
10.5 pistons haute compression

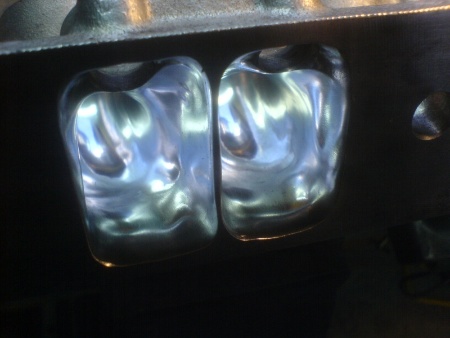

injection 3.9 , boitier tornado, toutes polies et agrandies,
injecteurs de 4.6 ,
fse ,
trompettes raccourcies et polies ,
cale isolante sous plenum...5 jours de boulot juste sur le plateau d'admission...
bas moteur équilibré , kit arp palier de vilo
aac sur mesure
boite a air bmc carbone
radiateur d'huile / plaque thermostatique moccal
et passage en ventilos électriques ( 2 ax fioul )puissance ...env 240cv et 350 n/m
en comportement , il a le couple d'un 4.2 et la pèche dans les tours (6000tr/min) d'un 3.5 a venir ...
twin plenum maison en cours de fabrication..

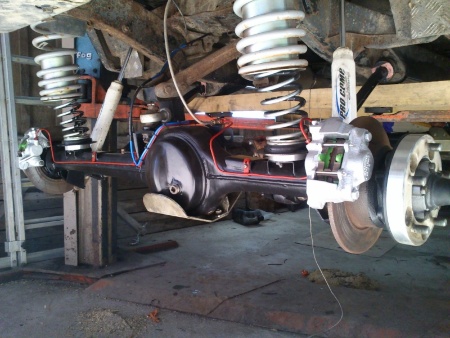

suite a salade de pignon , , ponts full aschroft av / ar avec blocs
décapés , et repeinds compresseur de clim pour l'air avec cuve de 6l
arbre grand angle ar et avant doubles croisillons raptoravant


arrière



protections :
réservoir maison
bas de caisse
boites maison
doublage batterie
treuil avant superwinch ep9 avec plasma
treuil central / ar tmax9500
roues en 285/75/16
wouala pour le principal.....
suivra , suivant les dollars...et la casse
beadlock interne
amorto bilstein 5125 , reconditionables et tarables a souhait
si vous avez des questions , ..........

ps: 'tite précision : quand je l'ai passé en pickup , j' y connaissais rien en 4x4 et encore moins en range...d'ailleurs , j'avais pô encore internet ...et boulet que je suis , je croyais que j'étais le seul en france a l'avoir transformé comme ça ...MOUARFFFFF



[Juju47000]

J'avais suivi la prépa de ton range sur onlyroverv8, il est bien sympa d’ailleurs!
Comme quand on entre sur ce forum c'est pour avoir des idées malsaines, j'ouvre le bal...
Moi je verrai bien 25 cm de moins derrière les roues



[Japet74]

salut ju
j'y pense , j'y pense....
mais j'ai besoin encore de la benne t'en que le chalet n'est pas terminé ....
car pô moyen d'y accéder avec une remorque ...
alors pour l'instant , j'ai protégé le réservoir
mais un jour viendra ou la disqueuse parlera



[Japet74]

d'autres photos...

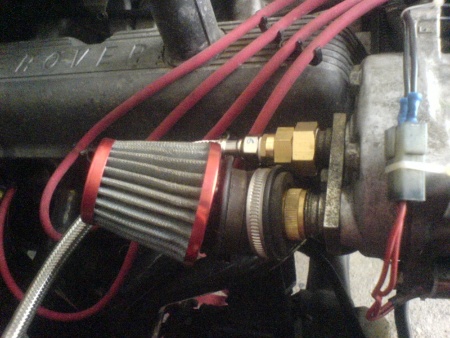

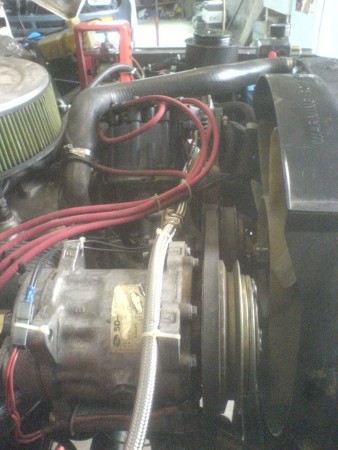

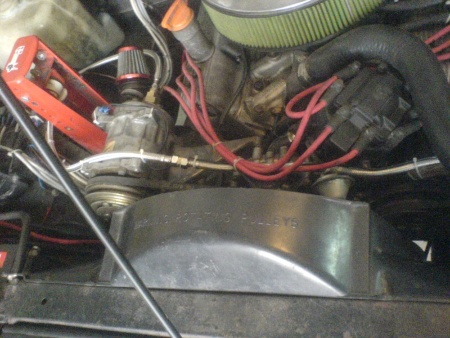

compresseur de clim



filtre a air du 103 spx






le tuyau est en fait du flexible inox pour la plomberie pour raccorder les robinets .

la cuve



[Japet74]

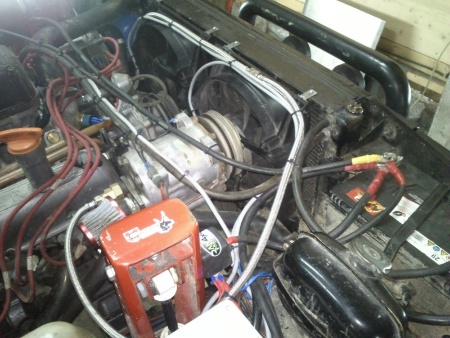

les ventilos...

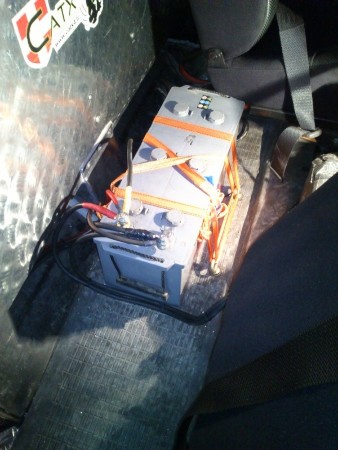

la 2eme batterie






un coupe batterie par treuil , un inter générale a portée de main

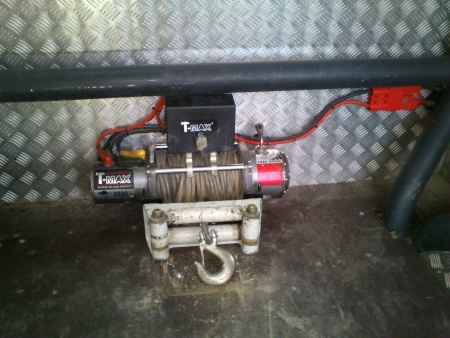

le treuil arrière

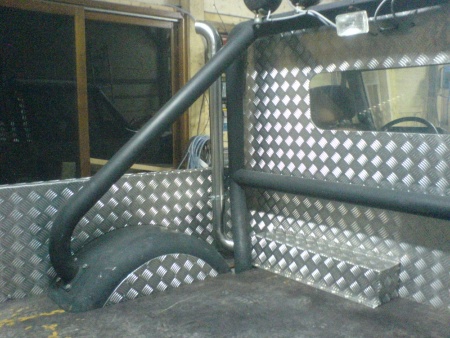

les protections :

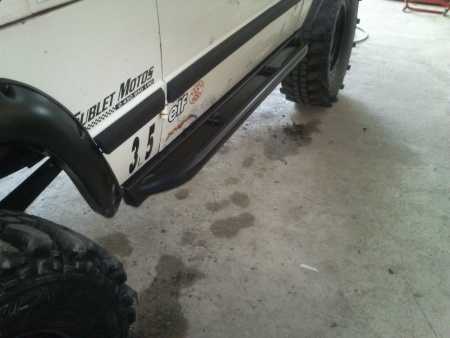

bas de caisse

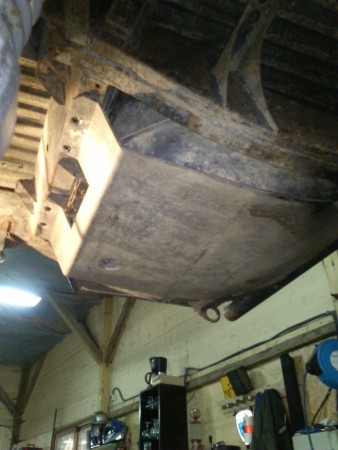

réservoir

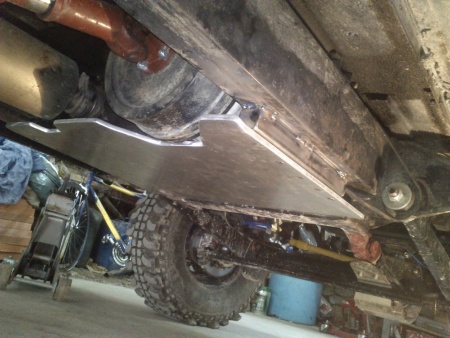

et boites



[Kéké81]

vraiment sympa ton range



[Julienc40]

salut,

tu montres ta bestiole en résument bien ta prepa car sur onlyrover avec les 200 pages:affraid: de discusion ca devient compliquer de se rappeler tout l'equipement que tu as pu y mettre dessus


en tous cas super prepa et comme dit juju47 quand tu l'auras raccourcis un poil ca sera le top meme si c'est deja le top



[Japet74]

merkiiiii



[Cri]

héhé !! cool de te voir ici !!



[Japet74]

'alut cri
le monde il est petit



[Jean]

Trop beau



[Cedric 3.3]

une question merci trais belle réalisation

salut toréai pas les plans du sabot de la boite et du réservoir merci .
trais belle réalisation.



[Tonio7#]

Bonjour,

ça te va ?



[Japet74]

Bonjour,

ça te va ?

mouarffff....tékon



[Japet74]

salut toréai pas les plans du sabot de la boite et du réservoir merci .
trais belle réalisation.

bin non....j'y ai fait au pif , en présentant les toles d'alu ....
mais pour la boite , c'est super simple :

tu plaques ta tole d'alu ( j'ai pris du 8.5 mm d'épais ) sur le chassis et devant sur la traverse de boite, tu regardes combien il faut laisser de place pour les boites , tu soudes des carrés sur les longerons de l'épaisseur que tu as mesuré , tu fous des inserts dedans , tu découpes pour le tambour de frein a main et de l'échappement , et roule....

pour le réservoir , tu reportes tes angles sur un gabarit en bois que tu mets dans le sens de la longueur , pis tu plies ta tole ( meme épaisseur que l'autre ) en suivant ton gabarit , des inserts dans la traverse de chassis arrière , d'autre sur le support avant du réservoir et wouala


ps: le plus dure est de trouver de l'alu qui plie et pas du qui casse....



[Cedric 3.3]

merci pour l'aluc pas un souci g sa au travail je suis metalier merci du rencaissement .



[Japet74]

quelques tofs du moulbif....en kit

donc a la base un 3.5 haute compression ...stroké en 3.9.
meme alésage mais course plus longue.

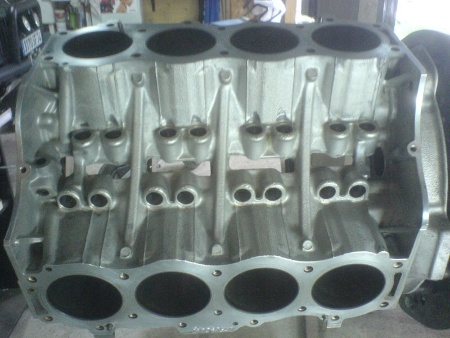

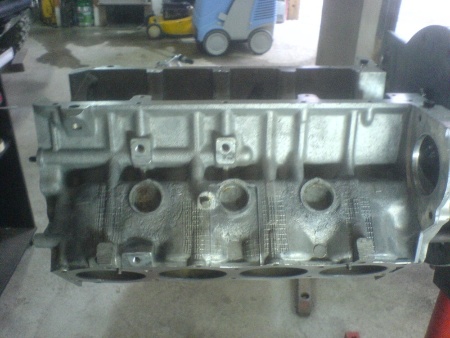

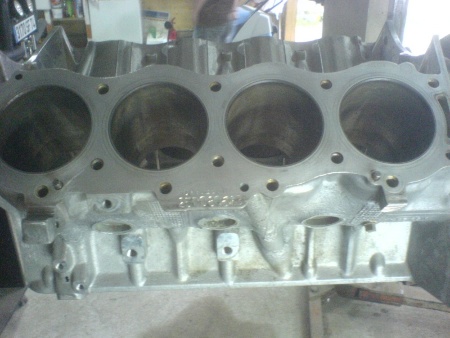

bloc une fois nettoyé

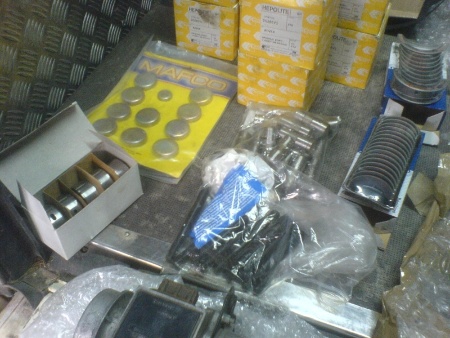

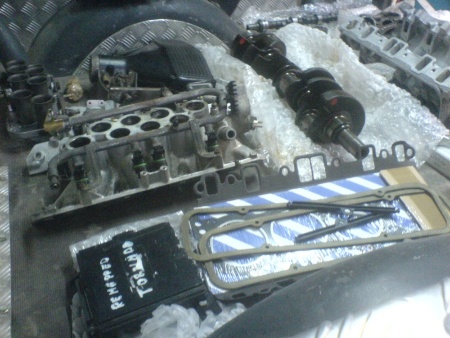

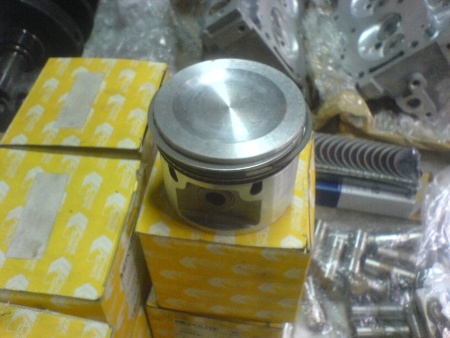

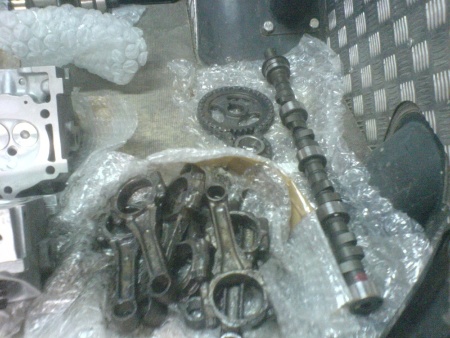

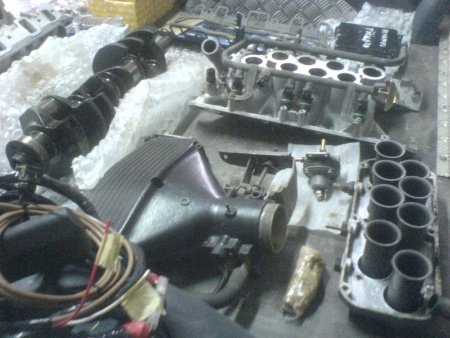

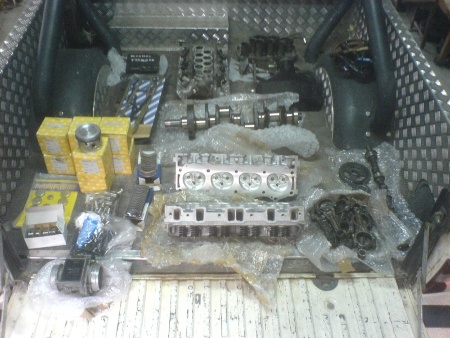

les pièces a monter...

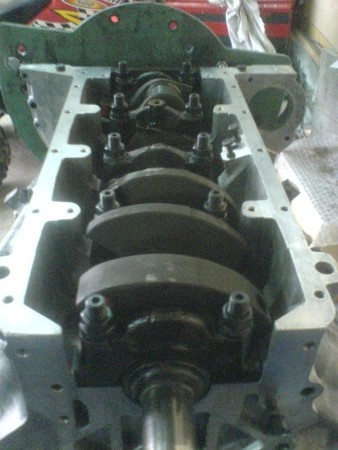

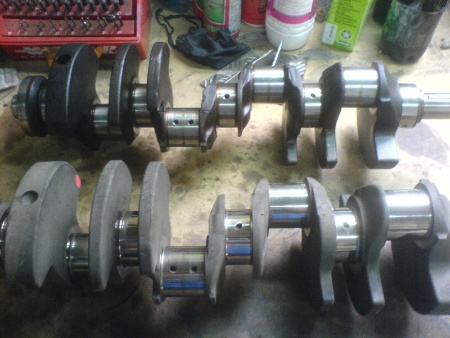

en haut , vilo stock ( 71 mm de course ) , en bas vilo longue course ( 77mm de mémoire ) , monté sur coussinets clevite et arp

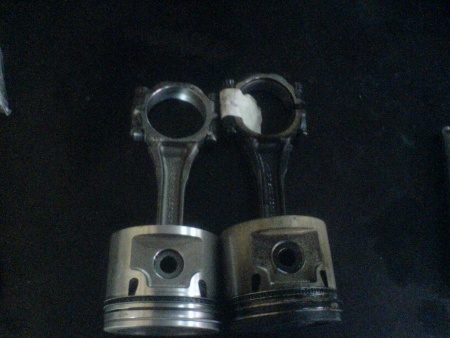

pistons et bielles plus court...

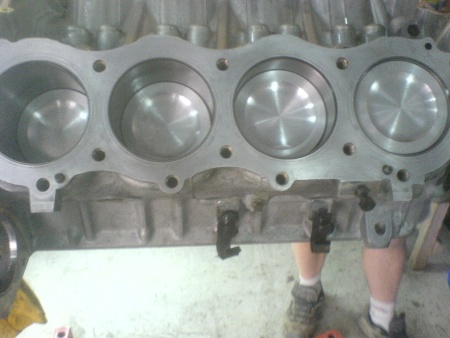

en place , sur coussinets clevite aussi

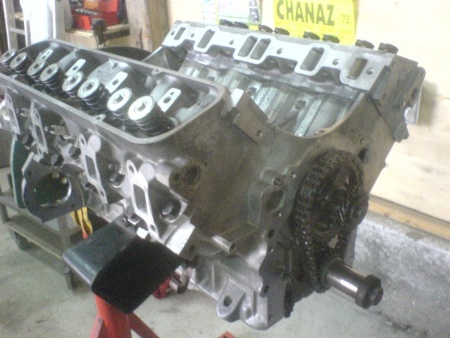

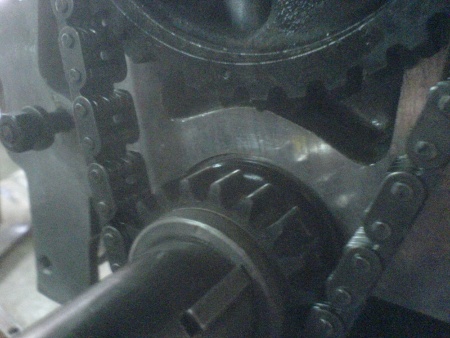

distri renforcée




avé les culasses , joint composites

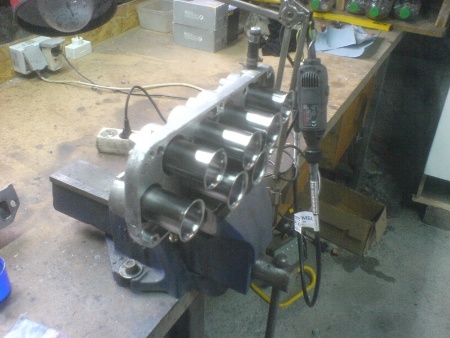

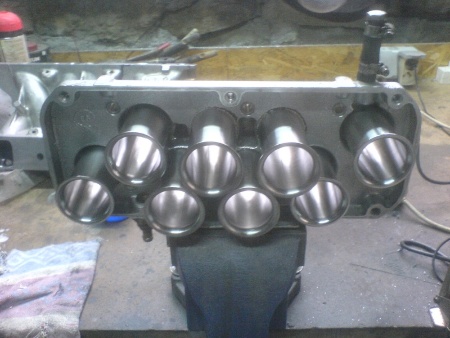

trompettes polies et raccourcies

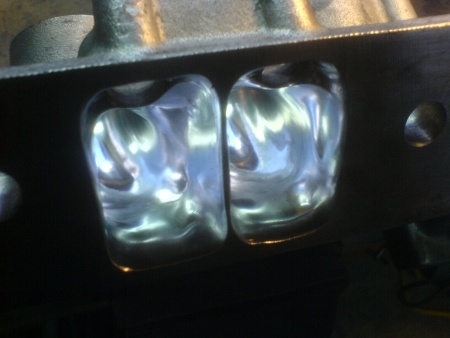

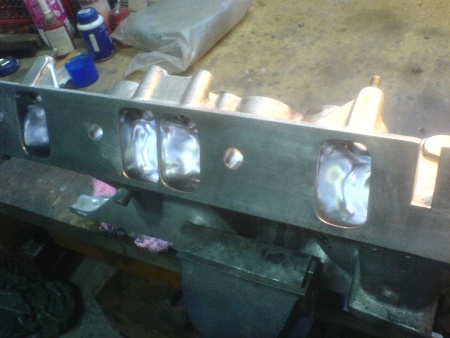

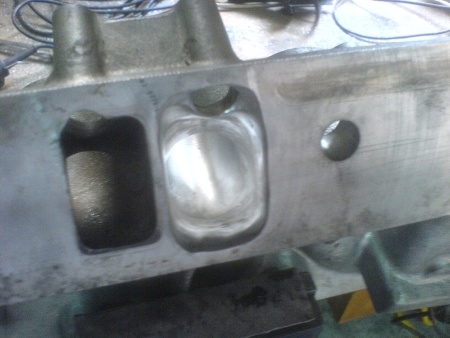

plateau d'admission aligné aux culasses





y'a pas photo

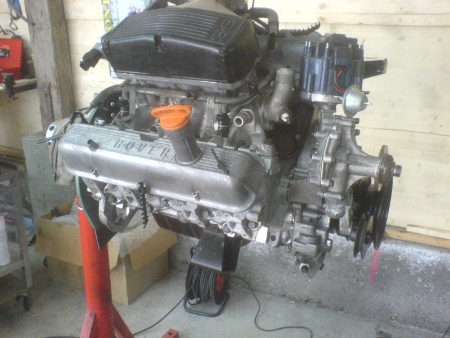

une fois terminé






cale de plenum maison , en celeron...elle augmente le volume de la chambre et de plus , le celeron est isolant



c'est tout remonté...

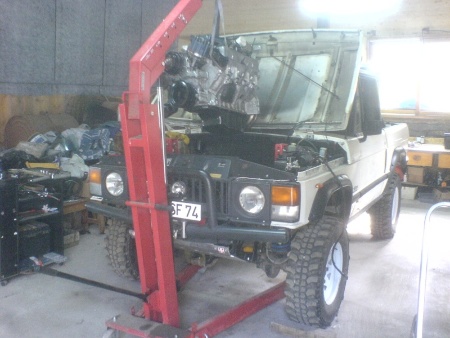

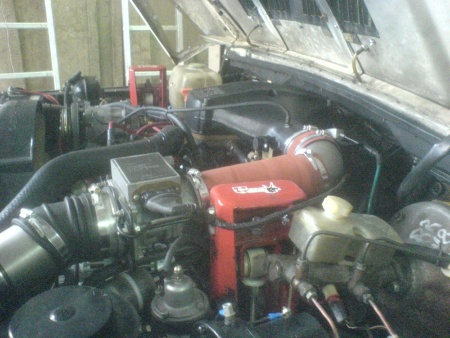

dans l'auto...






et bientot , un twin plenum....2 plenums de 3.9 cote a cote , soit 2 fois 65 mm......



[Japet74]

j'ai attaqué le twin plenum...

me suis bien galérer pour la synchro des papillons...

mais ça l'a fait , c'est réglable , plukafaire le corps...

le plus chiant est fait



[Le nono]

ça j' aime beaucoup il y a vraiment des givrés sur ce forum .
la boite sur le TP ( Lotus ) est plus grosse que le plénum de série , et il te faut bien surélever la base .





gros challenge , et merci pour le partage

si tu as besion de cotes n' hésites pas



[Japet74]

aaaaahhhhhhhhh....j'comprend mieux en voyant tes tofs avec un plenum stock

la boite du plenum est bien plus grosse !!!!!!

du coup , sur mon truc , le "cone" d'entrée sera un peu inversé du au manque de largeur....
quand a surélever la base , en fait , j'ai déjà une cale en céleron de 12mm entre la plaque trompette et le plenum , alors

arf ....on y verra bien

mais merci !



ps: c'est super chiant de refaire des trucs qu'on a vu qu'en photos...........ça foire une fois sur 2



[Le nono]

aaaaahhhhhhhhh....j'comprend mieux en voyant tes tofs avec un plenum stock

la boite du plenum est bien plus grosse !!!!!!

du coup , sur mon truc , le "cone" d'entrée sera un peu inversé du au manque de largeur....
quand a surélever la base , en fait , j'ai déjà une cale en céleron de 12mm entre la plaque trompette et le plenum , alors

arf ....on y verra bien

mais merci !



ps: c'est super chiant de refaire des trucs qu'on a vu qu'en photos...........ça foire une fois sur 2

tu avais aussi la solution plus simple de créer un Siamèse plénum ( 2 plénums coupés et soudés )
hate de voir ta réalisation



[Tonio7#]

faire simple, c est pas son truc ....

sinon, le siamois, perso je n aime pas trop, pour les raisons que les flux d air s entre choquent , et aussi à cause de la tubulure longue qu il faudrait pour raccorder le débimètre, qu il conserve, enfin, c est un avis ...;



[Japet74]

wep....tonio a tout dit
trop long de tuyau et super plus simple de conception...trop simple pour moi
mais valable si pas de débimètre ....mais cela dit passer a une autre injection .

pour l'instant , je reste en hw , comme toi nono avant , nan ?
t'avais modifié en diamètre ton débimètre ?


mais c'est pas dit qu'un jour je passe en injection programmable.....

on va voir déjà avec ça



[Stunt]

Alors que dire mise a part RESPECT , je vais suivre de tout prés ton post , une mine d'info pour moi , merci pour ça !!!



[Le nono]

wep....tonio a tout dit
trop long de tuyau et super plus simple de conception...trop simple pour moi
mais valable si pas de débimètre ....mais cela dit passer a une autre injection .

pour l'instant , je reste en hw , comme toi nono avant , nan ?
t'avais modifié en diamètre ton débimètre ?


mais c'est pas dit qu'un jour je passe en injection programmable.....

on va voir déjà avec ça

j' avais entendu un bon retour sur le siamèse , sinon mon TP était un package de chez JE dont le débimêtre préparé remapé , le collecteur et la trumpet base spécial flowed, etc...bref des trucs marrants .



[Japet74]

et il est passé ou ton débimètre ....?

parce que t'en as plus besoin....



[Coyote81]

j' avais entendu un bon retour sur le siamèse , sinon mon TP était un package de chez JE dont le débimêtre préparé remapé , le collecteur et la trumpet base spécial flowed, etc...bref des trucs marrants .

en français ça veut dire quoi ?:fou2:adrole.smileysmileon dirais du bebop!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!



[Le nono]

en français ça veut dire quoi ?:fou2:adrole.smileysmileon dirais du bebop!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

ton carton rouge tu peux te le carrer ou je pense , on est pas à l' école



[Japet74]

et il est passé ou ton débimètre ....?

parce que t'en as plus besoin....

euuuuuhhhhhhh.....et ton débimètre...............



[The Bargeots]

en français ça veut dire quoi ?:fou2:adrole.smileysmileon dirais du bebop!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Si tu lis le post un peu plus haut, entre parenthèse c'est expliqué...
