[Besoin d'infos] Direction Hydraulique : question à la con ?

[Bebop]

Tu rajoutes un capteur de position indépendant de ton vérin.



[Mr Box]

Ah ok, ça ne fait pas rappel automatique alors.
Pour le capteur de position je pensais mettre des cellule magnétique qui allumerai une lampe quand les roue sont droite.
le verin comme cité plus haut ça doit être plus précis surement mais plus compliqué non?



[Bebop]

Si, ca fait le rappel automatique.



[Rockstorm]

Salut , j'ai le systeme de retour au centre automatique sur mon proto , il faut juste 2 FC , un distributeur à commande électrique , et un joystick fabrication maison avec 3 boutons poussoir;



[Mr Box]

Wouaw sympa le proto.
Merci pour ton message, je t'ai mis un message privé pour pouvoir en dicuter.



[Bebop]

Please, discutez en public, ca aide tout le monde

Rockstorm, tu peux nous donner plus de precisions/photos sur ton montage SVP ?



[300GE]

Il a bien changé ce proto



[Rockstorm]

Please, discutez en public, ca aide tout le monde

Rockstorm, tu peux nous donner plus de precisions/photos sur ton montage SVP ?

Salut, mon soucis était de repositionner les roues arrière droite apres un franchissement mais sans avoir à contrôler du regard la position des mon train arrière. J'ai opté pour un rappel au centre par action sur un bouton poussoir . Donc je fais mon franchissement et ensuite j'actionne la demande de retour au centre automatique; Pour cela en matériel, 2 fc de positions , un distributeur hydraulique électrique, un joystick avec 3 commande : droite, gauche et centrage.
Le principe est simple. lorsque le FC détermine que les roues sont en braquage à gauche , je vais automatiquement à droite et lorsque je suis braqué à droite, je vais à gauche .
Les électromécanicien ou automaticien comprendront.
Après il faut le bon câblage .



[Bebop]

J'ai bien compris.

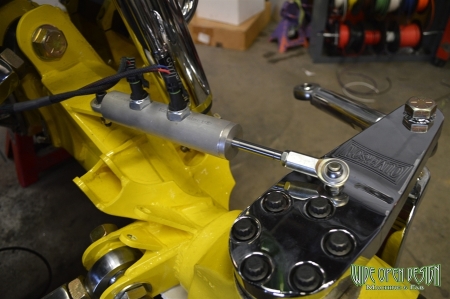

As tu monte tes capteurs directement sur le verin, ou as tu un capteur de position separe comme sur le systeme presente au dessus ?



[Rockstorm]

J'ai bien compris.

As tu monte tes capteurs directement sur le verin, ou as tu un capteur de position separe comme sur le systeme presente au dessus ?

a toi de voir comment tu peux les placer , moi perso suivant ma config , je les ai mis sur les pivots; c'était plus simple . On voit les FC rouge sur la photo arrère. pivot arrière gauche .



[Papou13]

bonjour

2 vérins dos à dos



[Hydraudy]

Salut papou j'ai un client qui fait ça sur c'est recolteuse au milieu une tige sortie et une tige rentré à droite les deux tiges sortie et à gauche les deux tiges rentrée ça marche bien et sans capteur mais il faut bien actionné les deux levier pour bien recentrer à chaque fois sinon ça peut devenir le bordel.... Moi perso a l'usage j'ai trouvé ça bizarre et peut intuitif mais c'est peut-être sont montage avec des pédales qui donne cette impression.

bonjour

2 vérins dos à dos
