[Suzuki] BRANEOS by GoldenCoastCustom

Fab21

Jesus Build my Crawler.
Partenaire Forum
Hello les pirates !

J'attaque la semaine prochaine un nouveau projet :icon_cool:
Il s'agit de Braneos, un MaxiSerie UFOLEP sur base de suzuki.

Alors, Braneos, (faut dire le "e" comme un "é"), était un guerrier gaulois, forcement.... Celui-ci était de la tribut des Alloborges, des gaulois du côté de Chambery. Normal, mon client est aussi dans ce coin la ! Parmi ses faits d'armes, il a tenu tête un moment à Hannibal quand il a voulut traverser les Alpes ya plus de 2300 ans maintenant...

Bref, le véhicule :
- Suzuki Samurai
- Full préparé Maesson, blocage, arbres renforcés, transfert, etc, etc...

Je démonte tous ca, je conserve 75% du chassis (norme UFOLEP), je fais un arceau aux normes UFOLEP, je conserve la silhouette du suzuki, et pour le reste, ben j'ai carte blanche.
Donc 4 link avant/arriere, airshock, swaybar, babcross en 235, design a fond.

J'ai hâte de m'y mettre, c'est une première pour moi :twisted:

Reception du donneur d'organe vendredi, dès lundi, on attaque :icon_cool:


Bebop

Crawler library
VIP
Le client est un pirate ?

En tout cas bien intéressé de voir le résultat :wink:


Fab21

Jesus Build my Crawler.
Partenaire Forum
Non c'est pas un pirate :wink:


Zukitoy

Ca passe! Si si ca passe!!
Prépas XL
Salut,

Pareil pour la suspension, je suis curieux de voir le montage 4 link av / ar :mrgreen:. D'autant plus qu'il n'y a pas beaucoup de place dans un châssis de Zuk.....:iconfused:
En plus, c'est dans les cartons de mon coté.

Gwen.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Je vais suivre ................


Jo49

Franchisseur Extrem.
Prépas XL
Abonné... pour le plaisir de suivre comme d'hab' une belle machine :wink:


Fab21

Jesus Build my Crawler.
Partenaire Forum
Hello !
Bon ben c'est parti !
Le Suzuki est dans l'atelier :smile:
C'est donc un voie large, avec un 1600 vitara.
4 babcross en 235 neuf.
Actuellement full measson partout. Arbre, blocage, transfert, suspension, etc....

Premier travail, je démonte tous !
Objectif châssis à nue avec moteur boîte posé dessus.
Puis, placement des ponts dans le nouvel empattement.
Apres, 4 link, 3 link, boîtier de direction repositionné.
Ensuite découpé de la caisse, puis reconstruction en intégrant 4 as et une swaybar !

Voilà, la suite dans pas longtemps :smile:







Gege31

Chouette le goudron a disparu!
Prépas XL
ca va encore etre une machine de tueur :pirate:


Paquita

Là où on va y'a pas de routes.
Prépas XL
C'est prometteur, heureux de voir une préparation sur base de santana :pirate:


Tit 66

Franchisseur Extrem.
Prépas XL
Sortie Proto
me tarde de voir sa,
mais du coup sa sera 4link ou 3 link avant.
dans tes deux messages tu dit l un puis l autre.
changement de projet?
et un 4link avec un boitier de da je croyais que c etait pas faisable,
vivement que sa commence.


Fab21

Jesus Build my Crawler.
Partenaire Forum
Tu as la réponse dans ton message :wink:
C'est pas que c'est pas faisable, mais si tu veux un peu de débattement, ca rend la direction merdeuse.
D'ailleurs, je suis relativement surpris du montage Measson, car avec un A-Frame a l'avant et en conservant la direction d'origine, ben tu as des mouvements parasites dans le volant. Confirmés d'ailleurs par mon client.
Donc retour a une panhard pour s'autoriser dans les 90cm de croisement au final.


Matmax

Si ça passait c'était beau!
Prépas Hardcore
Tu as la réponse dans ton message :wink:
C'est pas que c'est pas faisable, mais si tu veux un peu de débattement, ca rend la direction merdeuse.
D'ailleurs, je suis relativement surpris du montage Measson, car avec un A-Frame a l'avant et en conservant la direction d'origine, ben tu as des mouvements parasites dans le volant. Confirmés d'ailleurs par mon client.
Donc retour a une panhard pour s'autoriser dans les 90cm de croisement au final.
Alors si c'est possible mais ça implique des solution très originales qui sont encore très peux utilisées chez nous, comme de mettre une crémaillère assistée directement sur le pont et aussi d'autres possibilité...(avec des roues raisonnables bien entendu :mrgreen: )

c'est toujours un vrai casse tête quand tu dois faire un minimum de polyvalence et je suis d'accord avec Fab, la panhard reste une solution performante sur tous les véhicules si elle est bien mis en œuvre.
Les triangles engendrent beaucoup d’imprécision dans le comportement et la stabilité exception faite de l'auverland car ils sont monté sur bague en bronze. :wink:


Fab21

Jesus Build my Crawler.
Partenaire Forum
Si tu met vraiment des débattements, genre 40cm sur le pont avant, la direction a crémaillère ca va pas le faire. Parcequ'il va quand même bien falloir faire suivre la colonne de direction. Images la gueule du truc....


Tit 66

Franchisseur Extrem.
Prépas XL
Sortie Proto
interressant ces discussions.
4 link = direction hydro en faite.


Matmax

Si ça passait c'était beau!
Prépas Hardcore
Si tu met vraiment des débattements, genre 40cm sur le pont avant, la direction a crémaillère ca va pas le faire. Parcequ'il va quand même bien falloir faire suivre la colonne de direction. Images la gueule du truc....

non pas du tout Fab, les malaisien le font très bien sur leur protos avec des coils :wink:

un très grand coulisseau sur la colonne de direction et le tour est joué avec 2 cardans qui prennent de l'angle

- - - Mise à jour - - -

interressant ces discussions.
4 link = direction hydro en faite.

pas forcément !

la vrai contrainte c'est une barre de direction et des très grand débattements (donc problème d'avoir un boitier fixé sur le châssis et une barre qui navigue entre le pont et le châssis)

plus y a d'angle , plus la force diminue, plus on risque la rupture ou la torsion de la barre et le pire la direction a des comportement étrange

avec de très grandes roue , il peu d'alternative a l'hydraulique mais avec des roues jusqu’à 35" on peut faire des trucs sympa :wink:


Fab21

Jesus Build my Crawler.
Partenaire Forum
Perso, je considère ca comme de la bidouille :mrgreen: je proposerais jamais ca a un de mes clients :icon_cool:

Pour le reste, je suis plutot d'accord. Enfin, partielement. L'important, c'est pas la taille des roues mais la hauteur du chassis. Si tu mets des 40" et que ton chassis est très bas, ton boitier sera lui même bas et ca fonctionnera. par exemple, sur l'Evoque que j'avais fait pour clément, c'est des 37", et ca ne pose aucun pb. Evidement, barre panhard parallele à la barre de direction.


Bebop

Crawler library
VIP
Je suis complètement d'accord avec Fab.

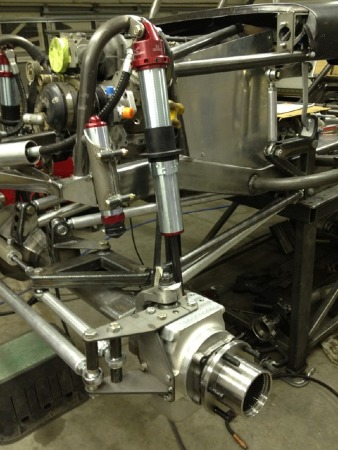

Le seul moyen d'avoir un 4 links et une direction mécanique c'est ça :

714288d1356415882-jhf-mod-class-koh-racer-prepping-2013-imageuploadedbytapatalk1356415881.916151.jpg

Mais c'est un système très particulier. Et je ne connais que l'EMC de Jesse Haines et le Bluetorch Koh V1 qui en sont équipés.


Fab21

Jesus Build my Crawler.
Partenaire Forum
Allez, cette fois-ci, c'est partie !!!



Bon, avant de couper en deux, j'ai déjà passé 1/2 journée après le faisceau électrique.
Ya un mec quelques part au Japon qui a eu la bonne idée de monter un allumage électronique...
Bref, si ca interesse quelqu'un, je peux vous dire facilement ce qu'il faut conserver pour faire marcher un moteur de suzuki simplement en conservant l'allumage électronique.

Ensuite, donc, ben démontage/découpage pour ne conserver que la partie de carrosserie qui m’intéresse :

Donc en gros, je garde tous ca. Plus le capot et la calendre.
Je vais fabriquer moi même des ailes pour l'avant et l'arrière.

Ensuite, direction le lavage. Mon copain T-Jay rentrait du boulot, dommage pour lui, je l'ai embauché pour me filer un coup de main pour aller jusqu'a notre station de lavage. Bon, en même temps, il c'est bien marré :


Une fois bien propre :



De retour à l'atelier, demain, j'attaque le découpage du chassis. Je dois en garder 70% d'après la norme...


Je démonte les ponts, déssoudes tous les supports. Je pense laisser le pont arrière a sa place et avancer un max le pont avant. Ca veut dire déplacer aussi le boitier de direction... bref, la suite demain :pirate:


Eliemiff

Promeneur bitumé.
Prépas Soft
Ça c est de la prépa !!! :smile:))
Je suis intéressé pour le coup de l allumage électronique !
Et par hasard, parmi toutes les pièces measson, elles seront à vendre ou non ?
Élie


Fab21

Jesus Build my Crawler.
Partenaire Forum
Je crois que mon client veut vendre toutes les pièces Measson.
Si tu veux, je vois avec lui. Il doit aussi avoir l'arceau.

Pour l'allumage, je fais quelques photos tout à l'heure.


Japan 65

Franchisseur Extrem.
Prépas Hardcore
Parfait pour l'allumage ça m’intéresse aussi :smile:

Merci fab !!

Et vivement les ailes avant ça va être un point déterminant pour le début de mon projet perso :smile:


Zukev

J'ai peur un trottoir!
Prépas Soft
Ça c est de la prépa !!! :smile:))
Je suis intéressé pour le coup de l allumage électronique !
Et par hasard, parmi toutes les pièces measson, elles seront à vendre ou non ?
Élie

ça m interesse aussi :wink:
d avance merci


Joy015

Là où on va y'a pas de routes.
Prépas Soft
Slt
que deviens le kit erm a ressort dans tout ça ?
sinon hâte de voir ce que tout ça deviens


Braneos73

J'ai peur un trottoir!
Prépas XL
Ça y est Fab, je suis devenu un pirate :lol:


Fab21

Jesus Build my Crawler.
Partenaire Forum
Ah mince, j'suis obligé de faire gaffe maintenant :icon_frown:
:lol::lol::lol:

Je fais un topo "électronique" ce soir.

Sinon, ben reprise sérieuse cette semaine.
Il a fallut modifier les plans, car finalement, ce n'est pas sous la réglementation UFOLEP mais FFSA qu'il faut faire le véhicule.
Et ca change beaucoup de chose, car un "amélioré" FFSA n'a rien a voir avec un "MaxiSerie" UFOLEP.
Au départ, on avait prévu de déplacer les ponts, modifier la carrosserie, etc... Et au final, c'est interdit.
Perso, je comprend pas qu'on se mette autant de barrière pour aller rouler avec les copains, ya déjà bien assez de gens qui nous cassent
les couilles en dehors du terrain :lol::lol:
Mais peut importe, on va faire le maximum pour faire un jolie suzuki, efficace, c'est promit :twisted:

Mon associé Tripoz sera avec moi toute la semaine pour qu'on fasse les triangulations et tous les sousbassements de la bête.
Photo dès ce soir :icon_cool:


Braneos73

J'ai peur un trottoir!
Prépas XL
Et oui la FFSA est malheureusement pas commode, c'est pareil dans tous les sports méca
Mais je reste confiant, je suis sur que tu va faire un super suz
et après on fera un proto, comme ça on sera plus enm
erdé :icon_cool:


Mud66

Franchisseur Extrem.
Prépas XL
Je suis complètement d'accord avec Fab.

Le seul moyen d'avoir un 4 links et une direction mécanique c'est ça :

714288d1356415882-jhf-mod-class-koh-racer-prepping-2013-imageuploadedbytapatalk1356415881.916151.jpg

Mais c'est un système très particulier. Et je ne connais que l'EMC de Jesse Haines et le Bluetorch Koh V1 qui en sont équipés.
C'est pas des pivots pour petites filles ca:shock::pirate:


Mr et Mne Pat

Franchisseur Extrem.
Prépas XL
Sortie Proto

Ex membre

Touriste on road...
Bagnard
C'est tout pourri comme règlement, bonjour le manque de précision... :icon_eek:
Ca m'étonne vraiment de la part de la FFSA !

Bon courage Fab :mrgreen::mrgreen:
