4 links...

Azimut

Franchisseur Extrem.
Prépas XL
pas mal du tout ce genre de KIT TOUT FAIT !!!



Regtroll

Si ça passait c'était beau!
Animateur
Chie la Gaye
salut azimut,bien et pas bien pour moi
ok c'est un 4 link tout fait mais il ne te permets pas beaucoup de reglages et surtout tu ne choisis pas la position de tes ancrages :wink:
donc tu ne peut pas calculer ton "anticabrage"


300GE

Couteau entre les dents!
Prépas Hardcore
Salut Seb, je trouve que les tirants supérieurs arrières sont vachement ouvert, et je me demande pourquoi il n'a pas tout monté sur rotules, peut-être pour une meilleure tenue de route.


Raoul747

Un rocher! où ça?!
Prépas Hardcore
Re: Montage 4links

Djé Sijames a dit:
salut , est ce qu'il y en a parmi vous qui ont monter un systeme de suspension en 4links ?
la question a peut etre deja ete poser, mais comme je debarque seulement , je vous pose la question

si vous avez des photos du montage , conseils sur votre experience, je prend tous

j'attend vos conseils !!!
salut a tous
dans quelques jour je vais commencer le montage des air shocks sur le bj 40 d'un pot avec un 4 links , je vais essayer de faire un reportage complet
ca peu aider...


Toy74

Chouette le goudron a disparu!
Prépas XL
4 link

salut a tous je suis a la recherche des formul de calcule pour fair un 4 link merci a tous.


Grgers

Là où on va y'a pas de routes.
Prépas XL
4link

bonjour,je profite du post pour moi aussi si quelqu un aurai des modele calcul photos ouplan pour faire un 4link sur un patrol gr merci et vous!!!! :smile:


The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
Aller petite question pour m'enlever d'un doute...

Avec un 4Link, ayant les 4 tirants quasi identique en longueur, lors de la montée et descente du pont, le nez de pont pivote de bas en haut très peu?
Le nez de pont qui pivote viens bien du fait que les tirant inférieur et supérieur on des longueur différentes?
question supplémentaire, en croisement dans la même config, le nez de pont que fait t'il?


Bebop

Crawler library
VIP
Justement non...

Tu utilises des tirants de longueurs différentes afin d'avoir un nez de pont qui tourne tout au long du travail de la suspate afin qu'il pointe toujours vers ta sortie de BT...

Dans le cas de tirants de même longueur et parallèles entre eux (hypothèse d'un parallélogramme), le nez de pont sera toujours au même angle par rapport au sol, mais l'angle de l'arbre de trans sera à chier...

Croisement ou pas, c'est la distance par rapport à la hauteur de roulage qui détermine ton angle... Par contre, en fonction de la longueur des tirants, le pont va tourner sur lui même...

Bref, y'a des règles à respecter quand on fait un 4 links, dont une est de ne pas faire 4 tirants de même longueur...

A lire :

http://www.4wheeloffroad.com/techarticles/suspension/131_0306_four_link_suspension_part_1/

http://www.4wheeloffroad.com/techarticles/suspension/131_0307_four_link_suspension_part_2/viewall.html

http://www.pirate4x4.com/forum/general-4x4-discussion/204893-new-version-my-4-link-analyzer-request-help.html

+

porte-mine, papier millimétré et dessin !


Fab21

Jesus Build my Crawler.
Partenaire Forum
Attention au 4link avant.
Perso, j'essaye toujours de limiter au max les mouvements de rotation du pont.
Car ca évite d'avoir une chasse variable.

A l'avant, perso, c'est tirants presque parallele (anticabrage a l'avant, je pense qu'une configuration proche de 0 est pas si mal).
Et de longueur presque identique, un peu plus court quand même en haut, histoire de faire comme dit bebop (la tulipe qui point un peu vers la BT). Mais pas trop. D'ou l'installation d'un palier qui te permet de redescendre beaucoup l'arbre avant par rapport à la BT.

A l'arrière, généralement, je cherche a avoir un anticabrage plutôt neutre (tirants presque parallèles). C'est un choix par rapport a l'utilisation du véhicule. Aussi, faut voir comment tu souhaites faire travailler ton pont en croisement. Si tu cherches plutôt a ce que ca "pivote" autour du diff, ca veut dire que tu auras peut de mouvement haut/bas au niveau du diff. Donc que une des roues remontera très haut dans le véhicule. Donc tu peux te permettre d'avantage de compromit sur tes longueurs. Si en revanche tu préfères avoir peu de course vers le haut, ca veut dire que tu auras beaucoup de mouvement du différentiel, donc la longueur des tirants sera très importante pour permettre a ton arbre de trans de suivre !
Et la c'est la position de tes AS qui va décider. Si tu mets genre 10cm de compression dispo et 30 de détente, tu seras dans la deuxième config.
Si tu fait plutot 20 et 20, ben pour le pivotage, c'est excellent. Car ainsi, tu te donnes par exemple 20cm de course du diff, pas plus. C'est suffisant pour un usage TT franchissement, et ca évite des angles trop important à l'arbre de trans ET aux tirants. Car ta roue descendra moins bas puisque l'autre montera plus haut.


Bebop

Crawler library
VIP
Carrément d'accord avec ça :wink:

Le top du top, même s'il ne favorise pas plus la compression que la détente, serait, à mon avis, des tirants parallèles entre eux, mais parrallèles au sol aussi :icon_cool:


Grgers

Là où on va y'a pas de routes.
Prépas XL
t

bonjour a tous,
Je profite qu il y ai du monde sur ce post car je voudrai connaitre comment fixer ou ou fixer mes attaches de tiran coter chassi sur mon patrol y60 comment le calculer au mieux merci a vous :smile:


The Bargeots

Jesus Build my Crawler.
Membre du personnel
Administrateur
bon j'ai compris les bases du merdier sous excel, bon après je pige pas toutes les infos que cela donne et surtout ne vois pas trop toutes celles modifiables...
Qui c'est déjà servi de ce truc de manière complète (en gros qui ne se contente pas juste d'avoir le résultat de l'Anti squat)
J'ai vu que l'on pouvait par exemple jouer sur la course en détente ou compression du pont (pas en croisement), ce qui permet de donner l'angle de pivot que fait le nez de pont.

Pour l'instant au niveau des résultats que j'ai pu en tirer...
J'ai 92% d'antisquat derrière (je peu aller très facilement a 100%, il suffit d'ajouter quelques cm en hauteur sur la fixation des tirants supérieur coté pont)
J'ai 56% d'antisquat a l'avant, bon là par contre, je peu pas jouer... ça passe tout au poil de cul devant...:icon_eek:
Ensuite avec 18" de course a l’arrière en détente mon nez de pont pivote de 15° maximum, pour l'avant avec 16" de course ça pivote de 6° maxi, là ça m'arrange... vu la gueule de l'arbre...:mrgreen:

Question avec la feuille de calcul peu t'on simuler un croisement afin de voir le comportement?

Autre question qui me turlupine...

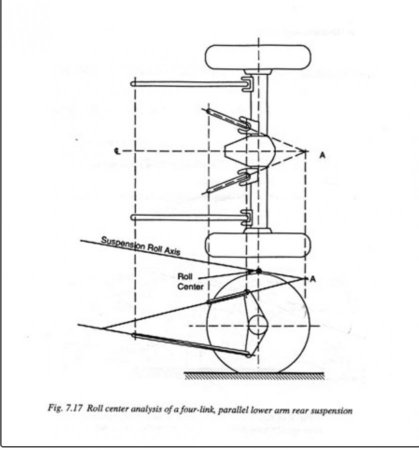

Un 4 Link en W, ce qui va être notre cas pour l'avant et l’arrière avec un mix de silent bloc et rotules ne risque t'il pas de présenter un manque de rigidité en lateral?


Bebop

Crawler library
VIP
Qui c'est déjà servi de ce truc de manière complète (en gros qui ne se contente pas juste d'avoir le résultat de l'Anti squat) --> J'ai un peu bricolé avec...

J'ai vu que l'on pouvait par exemple jouer sur la course en détente ou compression du pont (pas en croisement), ce qui permet de donner l'angle de pivot que fait le nez de pont. --> Faut pas non plus trop se prendre la tête hein...

Pour l'instant au niveau des résultats que j'ai pu en tirer...

J'ai 92% d'antisquat derrière (je peu aller très facilement a 100%, il suffit d'ajouter quelques cm en hauteur sur la fixation des tirants supérieur coté pont) --> Cool !
J'ai 56% d'antisquat a l'avant, bon là par contre, je peu pas jouer... ça passe tout au poil de cul devant...:icon_eek: --> Pas top, mais des fois, on fait avec ce que l'on a ! En sachant que l'antisquat du pont AR est prépondérant...
Ensuite avec 18" de course a l’arrière en détente mon nez de pont pivote de 15° maximum, pour l'avant avec 16" de course ça pivote de 6° maxi, là ça m'arrange... vu la gueule de l'arbre...:mrgreen: --> 18" de course... Même aux US ils trouvent ça ça fait trop... Le bon compromis c'est 14" partout, éventuellement 16" derrière si envie... Plus sert pas à grand chose et te bousille les angles...

Question avec la feuille de calcul peu t'on simuler un croisement afin de voir le comportement? --> J'ai un gros doute là...

Autre question qui me turlupine...

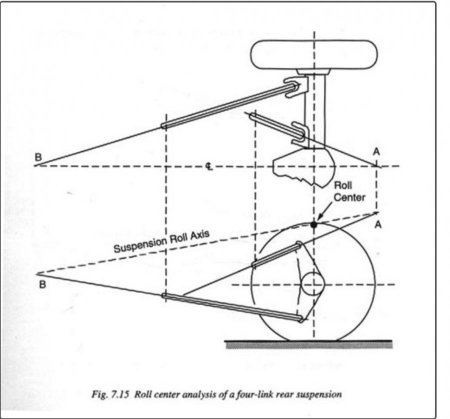

Un 4 Link en W, ce qui va être notre cas pour l'avant et l’arrière avec un mix de silent bloc et rotules ne risque t'il pas de présenter un manque de rigidité en lateral? --> Justement non, un 4 Links en W est le 4 links le plus rigide latéralement parlant... Donc si ça manque de rigidité quand même, faudra passer aux rotules, pas à une autre architecture de suspate... En tout cas ça m’étonnerai que ça soit pas assez rigide, cf Crixus...
.....


Math11

Là où on va y'a pas de routes.
Prépas XL
Je fait un petit déterrage car je suis en train de réfléchir sur les triangulation que je fait faire sur mon xj et ici ya plein d'info mais vraiment dommage qu'il y est plus aucune image... ya pas moyen de les remettre ou autre? :Grrrr31:
