[Autre] Remise en forme du cournil

Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff KOF
Petit travail du dimanche.

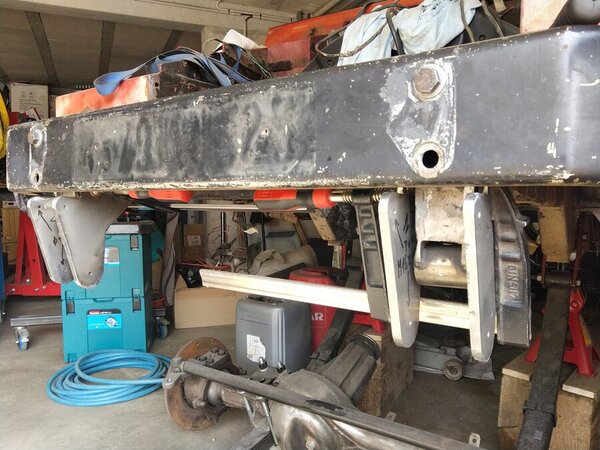

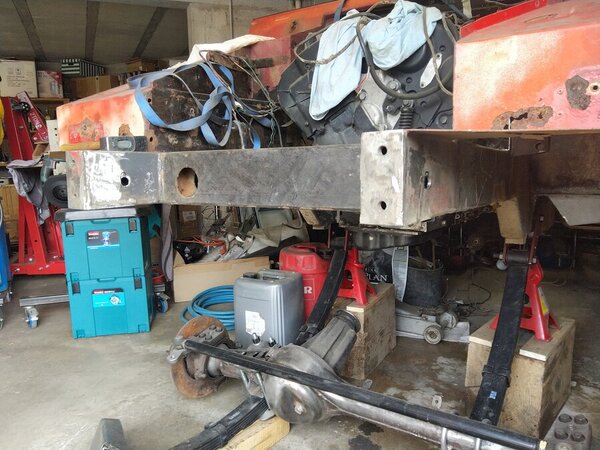

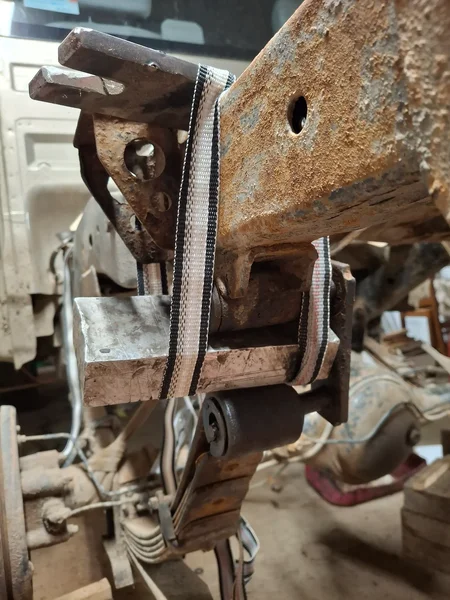

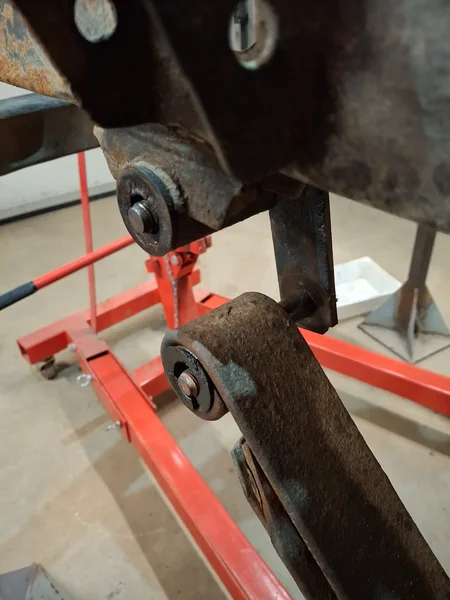

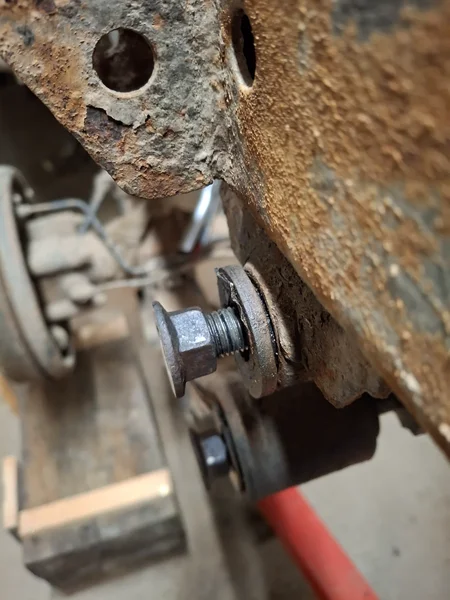

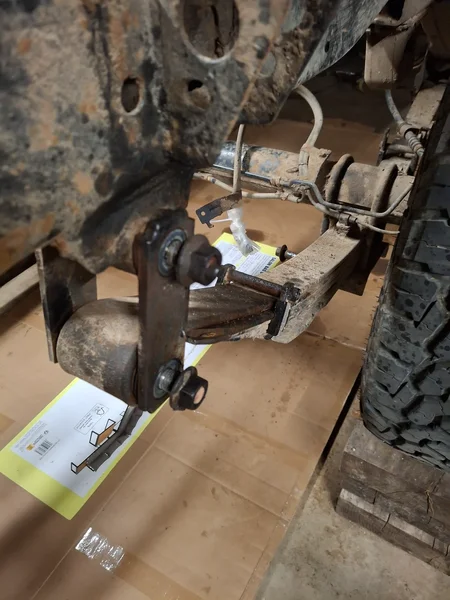

Démontage des fixations provisoire de lames AV.

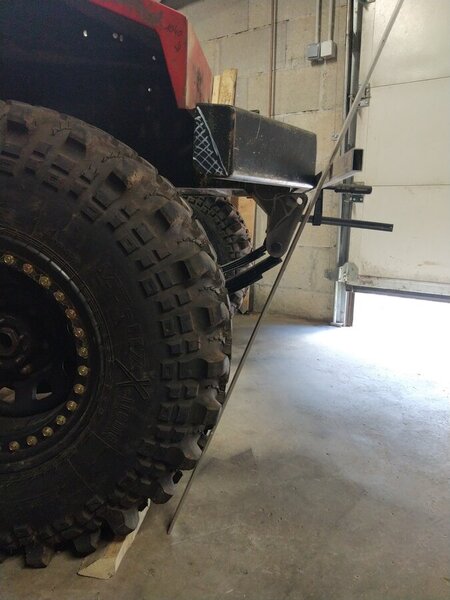

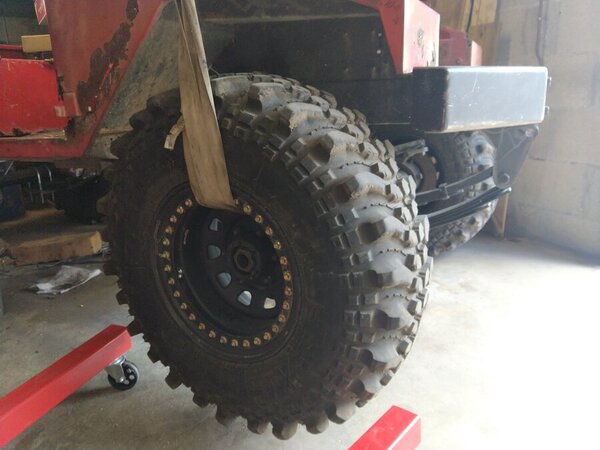

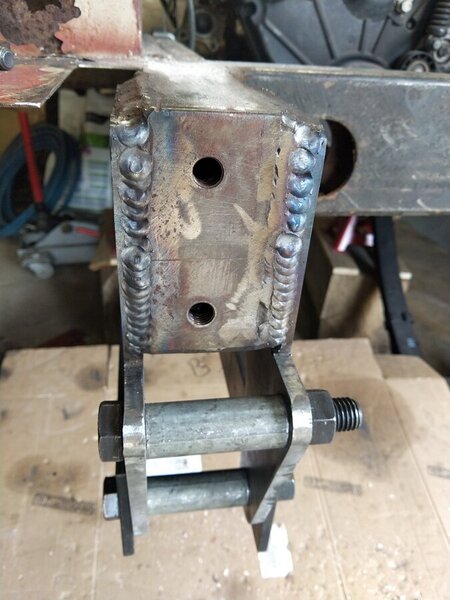

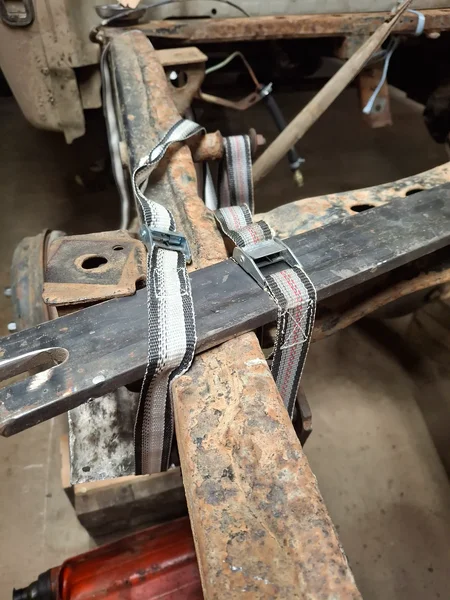

Et montage à blanc des nouvelles. Je vais les remonter pour quelles touchent le par-choc.
Le perçage du bas est la fixation de la lame, et celui qui est juste sous le par-choc va servir à mettre un point de remorquage ( manille, axe seul ou fixation pour monter le 8274 sur une platine démontable pour ne pas l'avoir sur la route.
Demain perçage et tournage des axes de lames.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
Ton angle d'attaque est modifié ! Tes points de fixations avant c'est pour garder l'angle de chasse ?


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff KOF
Je ne comprends pas ta question.


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff KOF
Le travail d'hier.

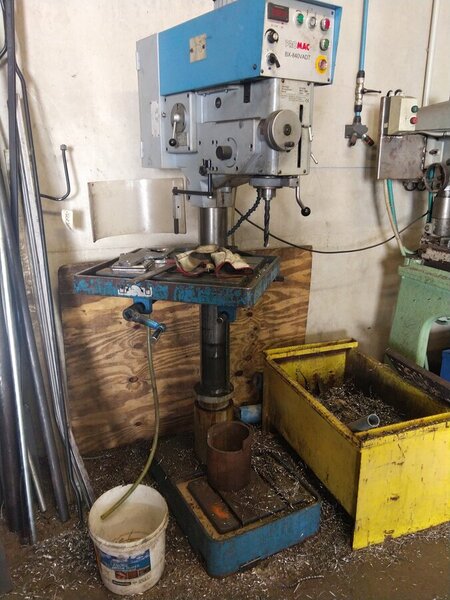

Une vraie perceuse pour percer au Ø18, avec celle la pas de problème.
Début du tournage des axes de lame dans de la vis BTR de Ø24 de récup.
Aujourd'hui.
Bon c'est pas mal, sauf que je me suis planté sur le Ø d'ébauche pour fileter. Donc demain usinage de nouveaux axe, heureusement j'ai de l'avance dans les BTR.

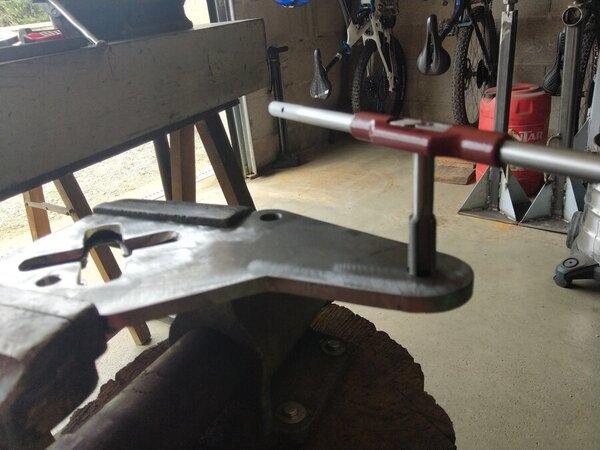

Taraudage des supports au pas de 150.

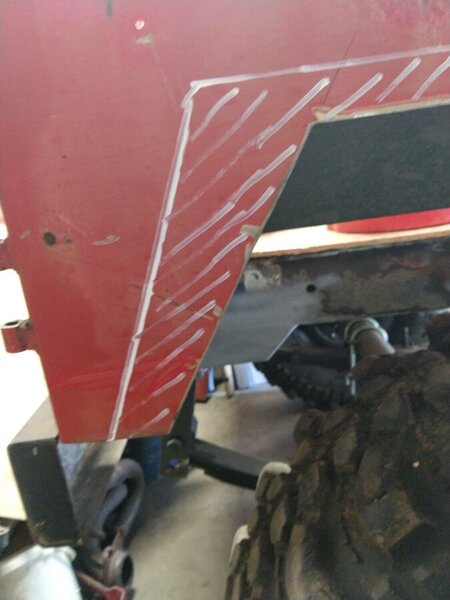

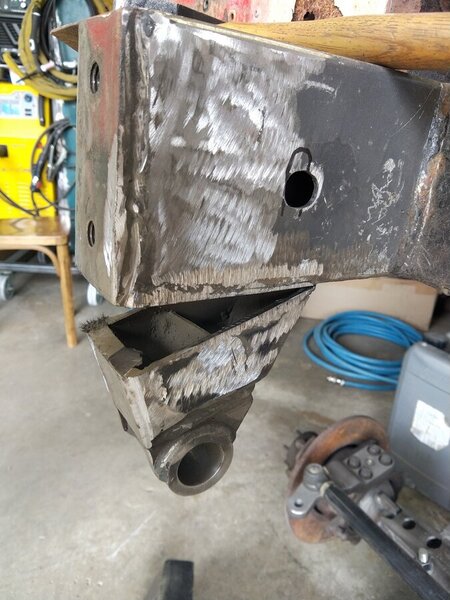

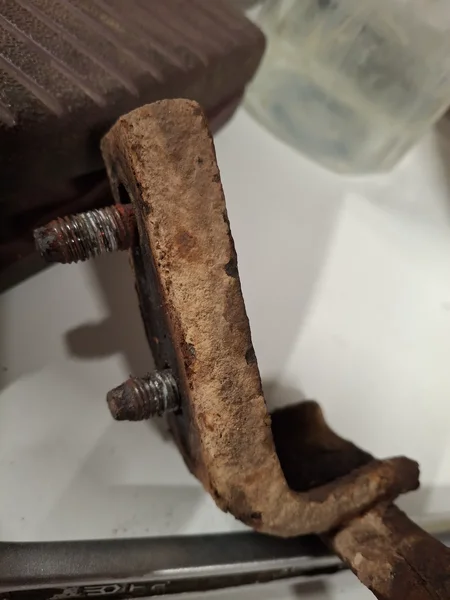

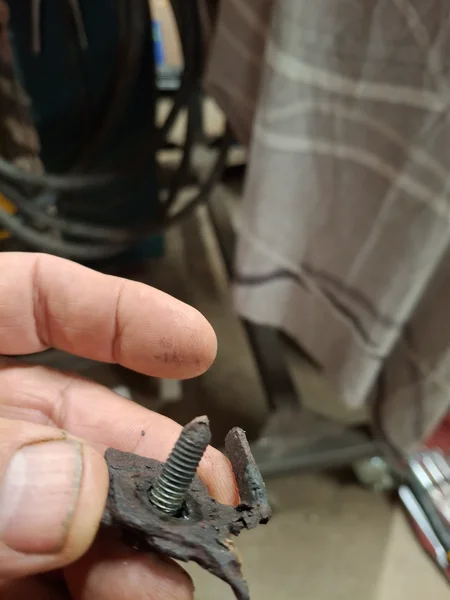

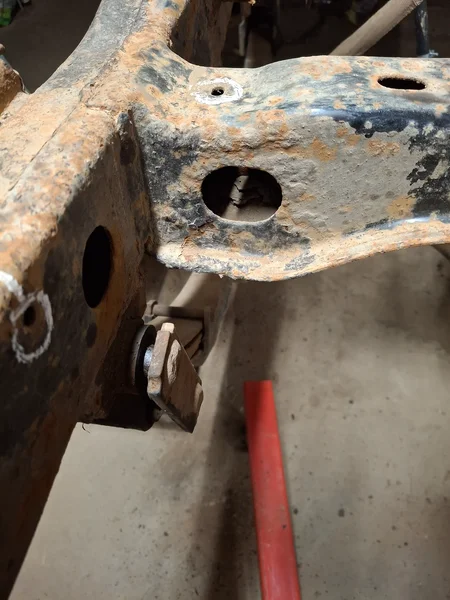

Ablation des "nouveaux anciens supports"

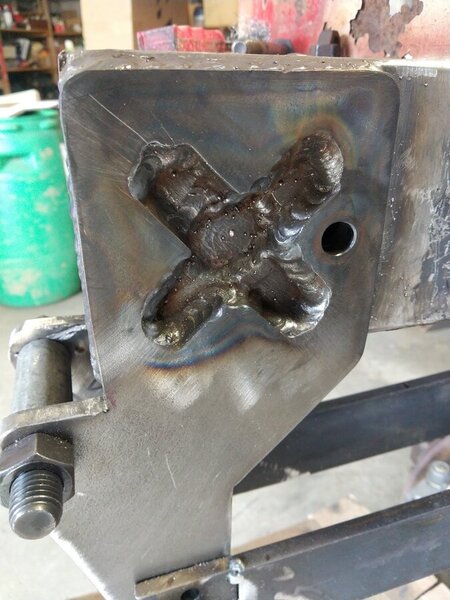

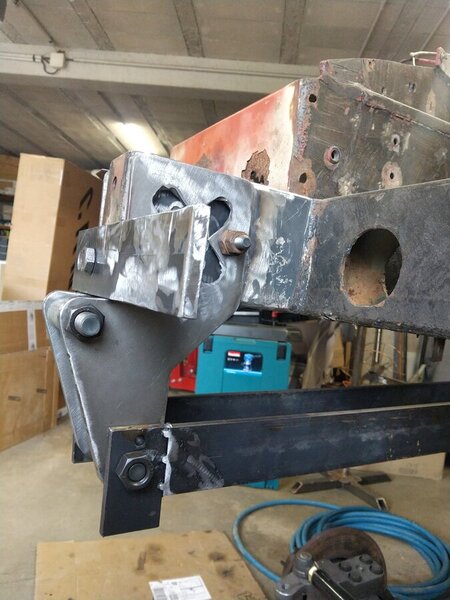

Ce serait pas mal comme ça?

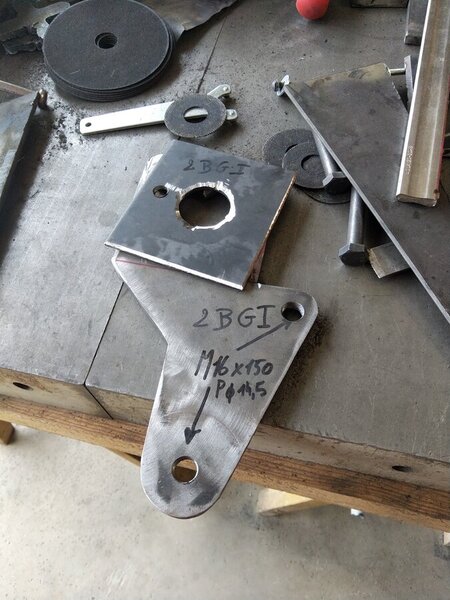

Nouvelle entretoise les autres étaient trop épaisse de 1mm. Mauvaise lecture au pieds à coulisse.
La suite demain.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
Ah oui quand même .
Mauvaise lecture oui change de lunette ....


Phil25

Là où on va y'a pas de routes.
Prépas XL
Staff KOF
Change de lunette, comme tu y vas toi, si je change ça va amputer le budget cournil.:mrgreen:
Ce matin tournage des nouveaux axes.
Et création de deux méplats pour mettre une clef pour les serrer.
Reste à percer la tête pour monter un graisseur.
Et filetage des axes. Je m'en doutais, mais les vis en 120kg c'est vraiment du chien à fileter.


Pat.39

Ca passe! Si si ca passe!!
Prépas XL
Militant Pirate4x4
Sur tes axes tu fais un méplats pour le graissage ou une patte d'araignée ?

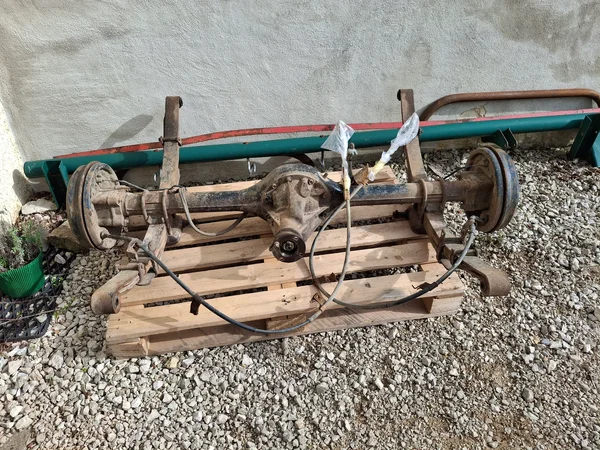

Pour ton budget lunettes tu peux vendre les anciens ponts .
